전기기사 2020년도 4회차 KEC 기출문제풀이(개정후)

안녕하세요!!오늘은 전기설비 및 기술기준 2020년도 4회차 기출문제풀이를 할께요!!
kec로 개정되고 바뀐 문제들은 문제마다 적용해서 알려드릴께요!!

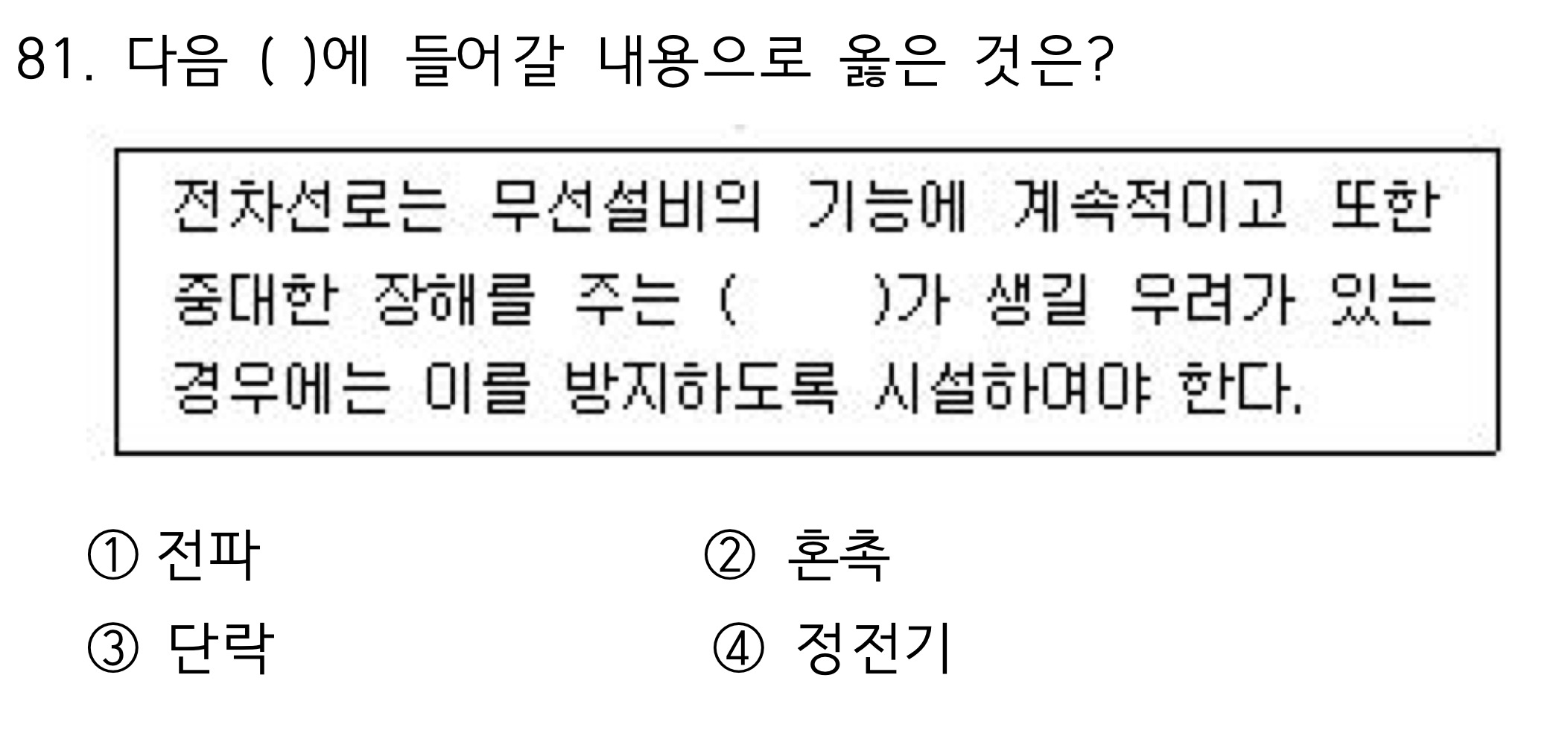

이 문제에 답은 전파입니다!! 워낙 잘 설명 되있어서
답만 잘 외워주세요!!
답은 1번입니다!!!

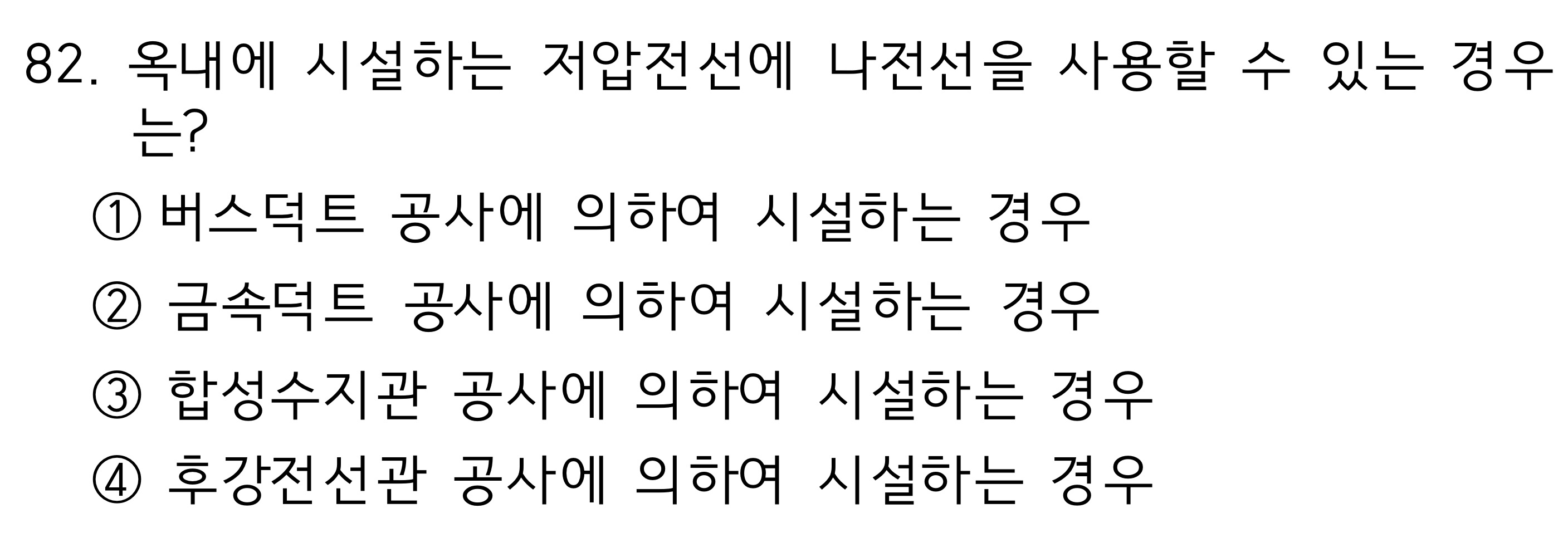

옥내에 시설할 때 저압전선에 나전선을 사용할 수 있는경우는
1. 버스덕트공사
2. 라이팅공사
3. 부식장소
4. 접촉전선
5. 전선로(용광로)
입니다!! 잘 기억해주세요!!
답은 1번입니다

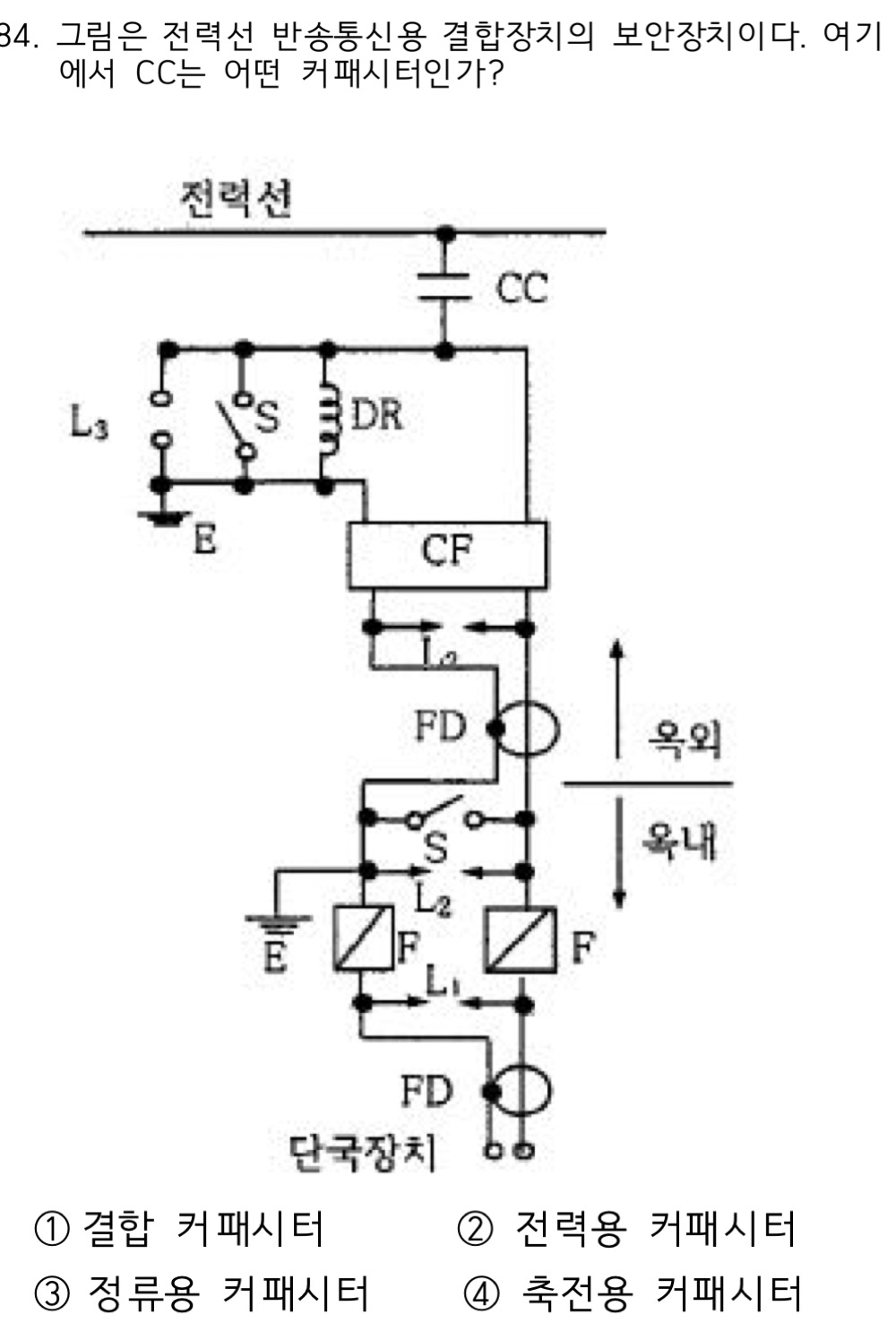

이 문제의 정답은 1번입니다!!
뭔가 딱 봐도 결합하게 생겼죠??!!
또한
FD : 동축케이블
S: 접지용 개폐기
도 함께봐주세요!!
다른것도 써드릴께요
F : 정격전류 10A 이하의 포장퓨즈
DR: 전류 용량 2A 이상의 배류 선륜
L1 : 교류 300V이하에서 동작하는 피뢰기
L2 : 동작 전압 교류 1.6kV~2kV
L3 : 동작 전압 교류 2kV~ 3kV
입니다 위에 두개와 커패시터가 많이 나와요!!

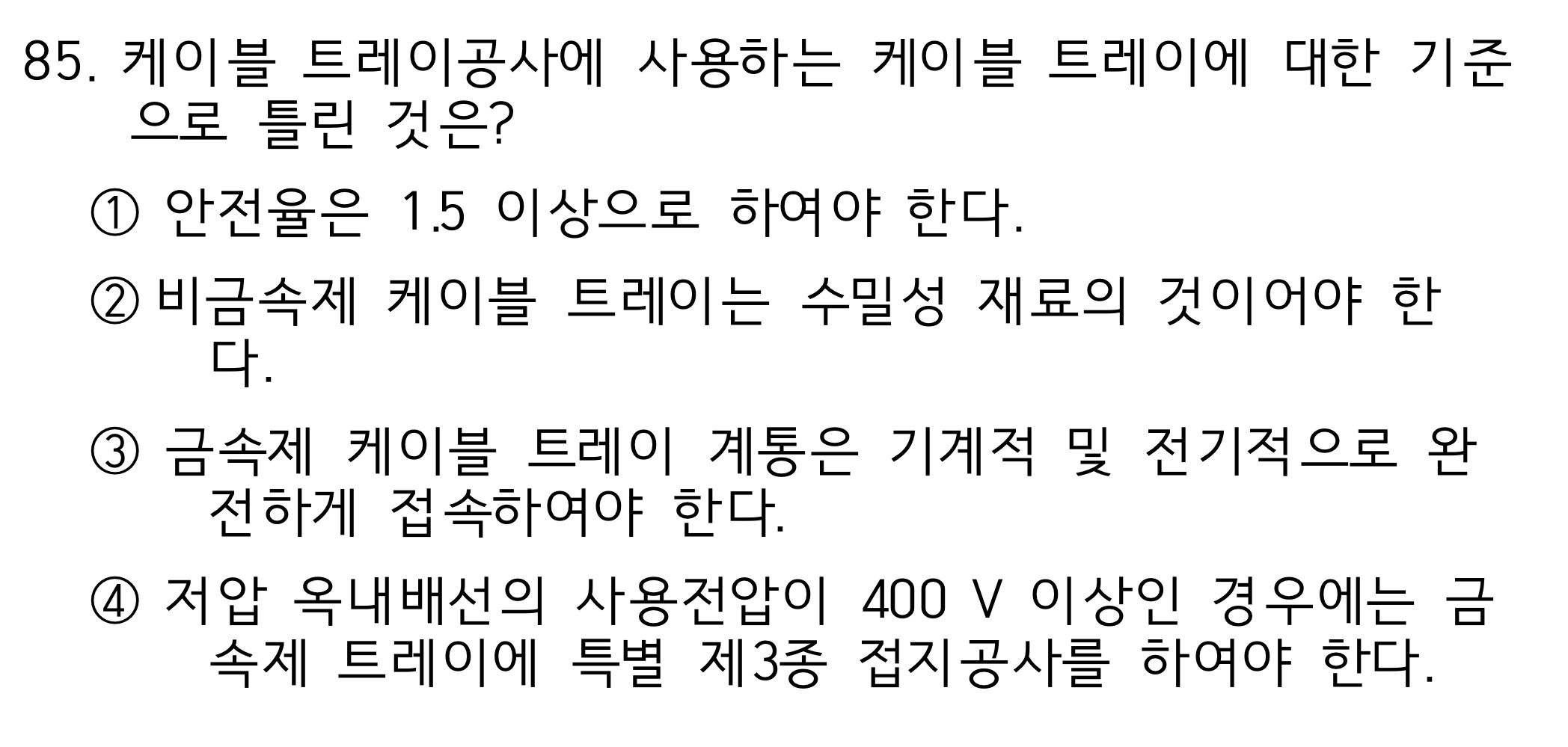

케이블 트레이공사
1. 안전율: 1.5이상
2. 비금속제 케이블 난연성 재료의 것
3. 금속제 케이블 트레이는 전기적으로 완전하게 접속해야한다
4. 돌기가 없이 매끈해야한다
이정도만 잘 알아주세요!!
답은 2번입니다!!

지중전선로 종류
직접매설식
관로식
암거식

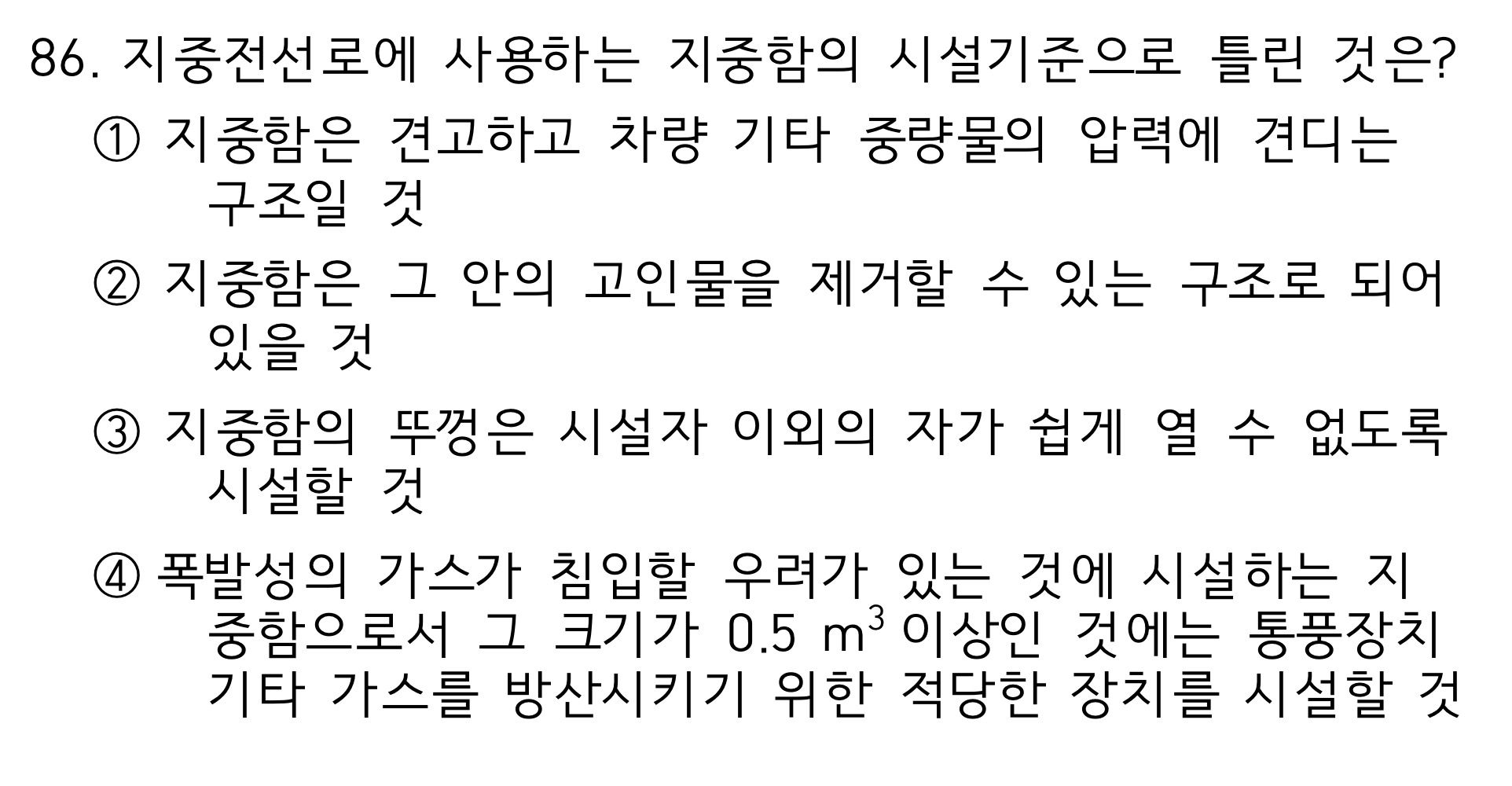

지중전선로 사항
1. 묻는 깊이
압력 받을 우려가 있다 : 1.0m
압력 받을 우려가 없다 : 0.6m

2. 지중함
관로식일때 지중함의 크기 : 1m 세제곱 일때
폭발성 또는 연소성의 가스가 침입할 우려가 있은곳에
통풍장치 기타 가스를 내보내기위한 통풍장치 시설
그래서 답은 4번입니다!! 1m 세제곱입니다!!

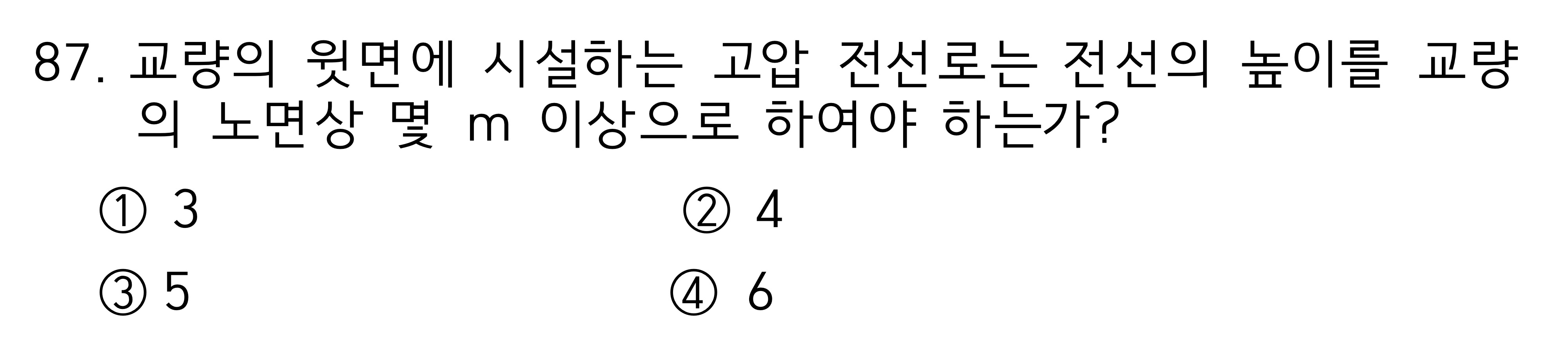

교량의 윗면에 시설 시 5m이상에 시설
교량일 때 높이는 답만 알아주세요!!

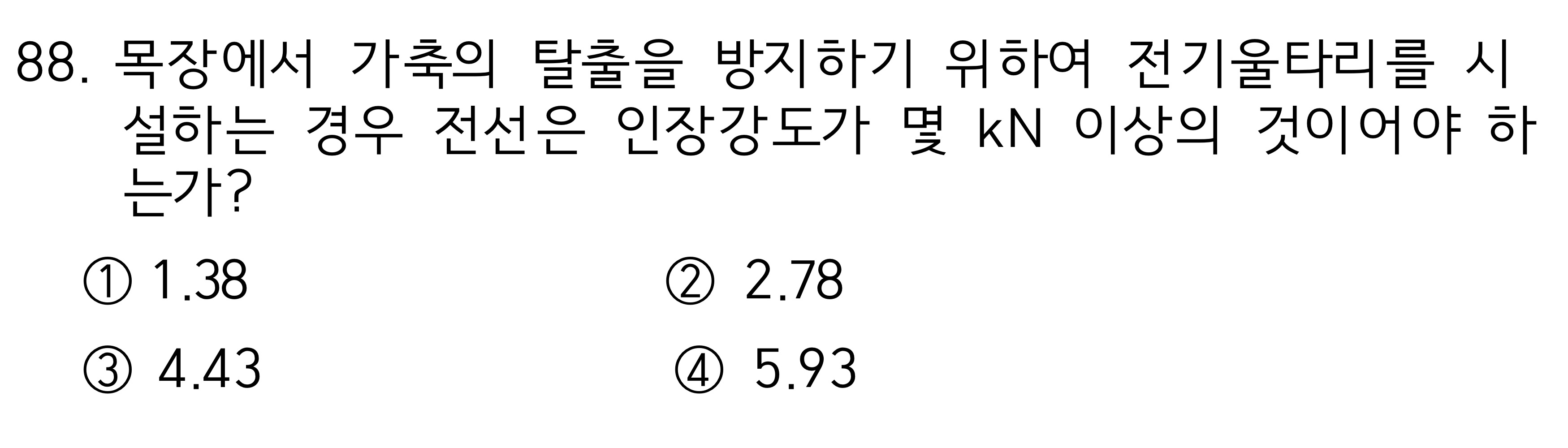

전기울타리 정보들
인장강도 : 1.38kN
지름 2mm
수목과의 이격거리 0.3m
지지물과의 이격거리: 25mm
입니다!! 그래서 답은 1번입니다!!

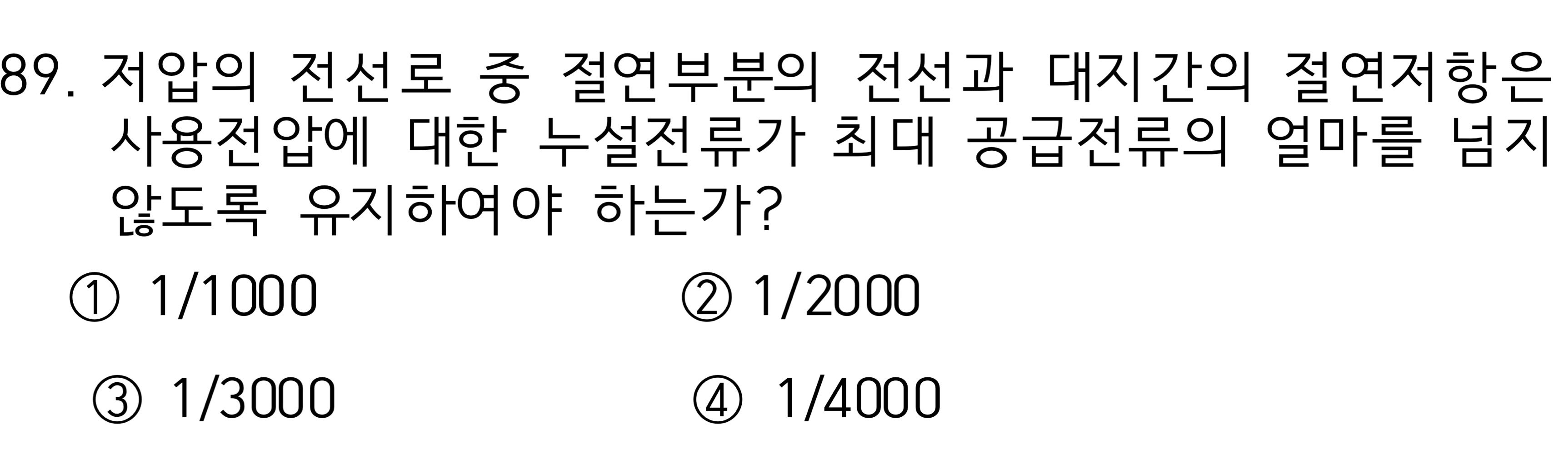

이 문제 같은 경우에는 답만 외워주세요!!
1/ 2000 입니다!! 특이해서 외우기 싶죠??!!
답은 2번입니다!!

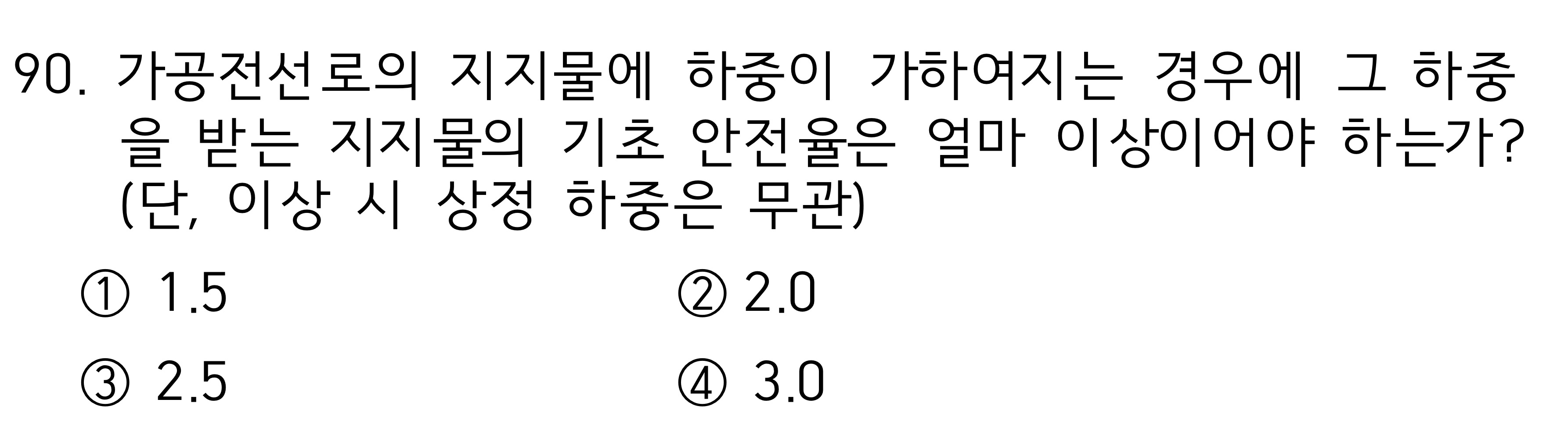

지지물에 하중이 가하여지는 경우에 지지물의 기초안전율은 2.0이상입니다
또한 철탑이라는 말이 들어가 있으면 1.33입니다!!
둘다 많이 나와서 같이 기억해주세요!!
답은 2번입니다!!

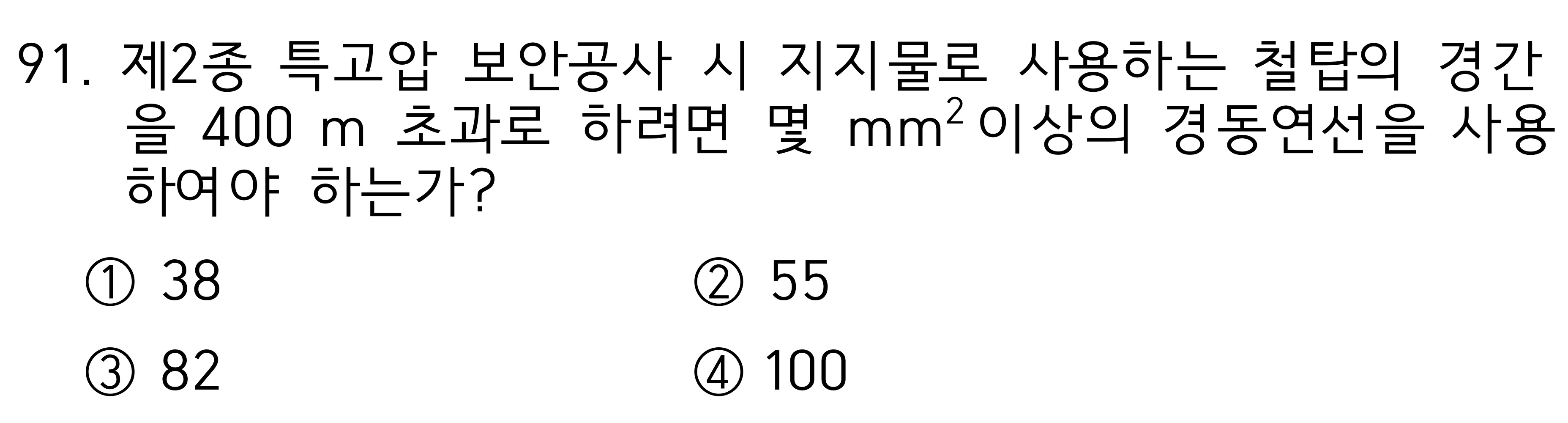

철탑의 경간은 2종 특고압 보안공사시 400m 초과로 하면 안됩니다
하지만 400m 초과로 하려면 95mm제곱 이상의 경동연선을 사용해야합니다!!
kec개정으로 문제의 답이 바껴서 95로 기억해주세요!!
또한 이러한 경간에서 전선의 단면적은
저압 : 22mm제곱
고압 : 38mm제곱(목주 A종일때 표준경간은 150이지만 100까지)
1종 : 150mm제곱
2종 : 95mm제곱(목주 A종일때 표준경간은 150이지만 100까지)
입니다!! 같이 기억해주세요!!

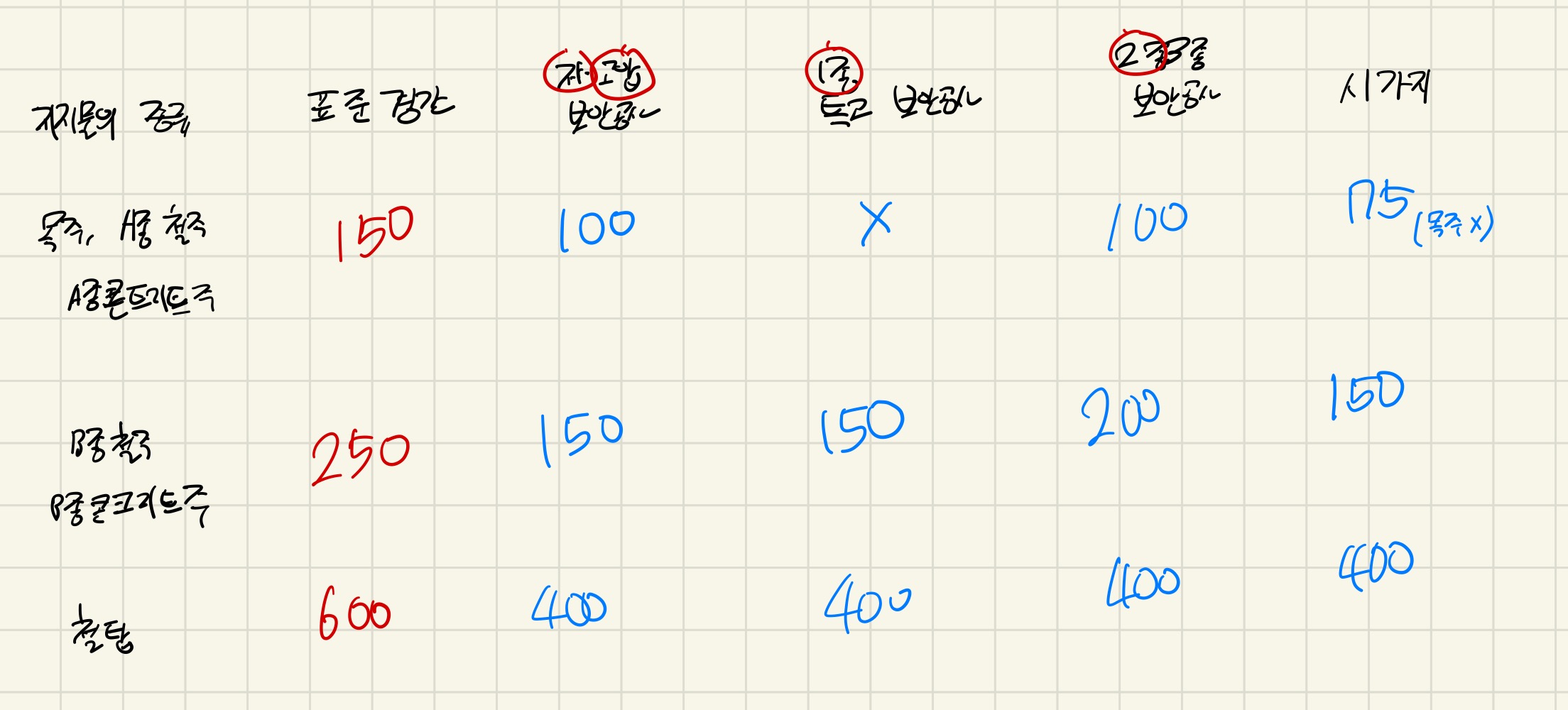

이런 값이 나오면 표준경간인
목주 A종일때 150
B종일때 250
철탑일때 600
까지 사용할 수 있다는 말입니다!!
다만 위에 괄호 있는건 저기 까지입니다
또한 경간문제는

전선의 단면적을 조정을 하지 않으면 경간의 최대값은 이렇게 된다는 것도 같이 외워주세요!!
경간이 너무 외울게 많지만 정말 많이 나오는 문제입니다 ㅠㅠ

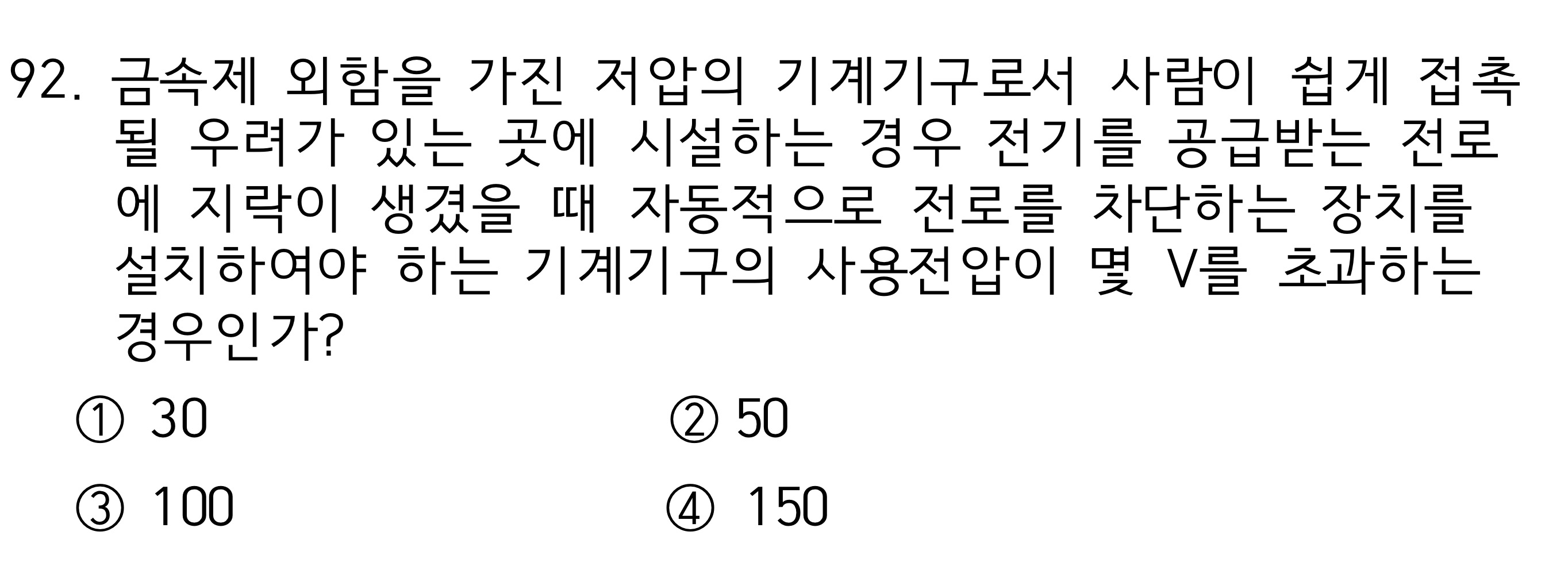

금속제 외함을 가지고 있을때 50v를 초과하는 경우 전로에 지락이 생겼을 때 자동적으로 전로를 차단하는 장치를 시설해야합니다!!!
금속제외함(5글자) 50V 5글자니까 50v
....ㅎㅎ 이렇게라도 알아주세요!!많이 나오지는 않지만 나올수도 있는 문제이므로
엄청 외우지는 않더라도 기억을 할 수있게 해주세요!!
답은 2번입니다!!

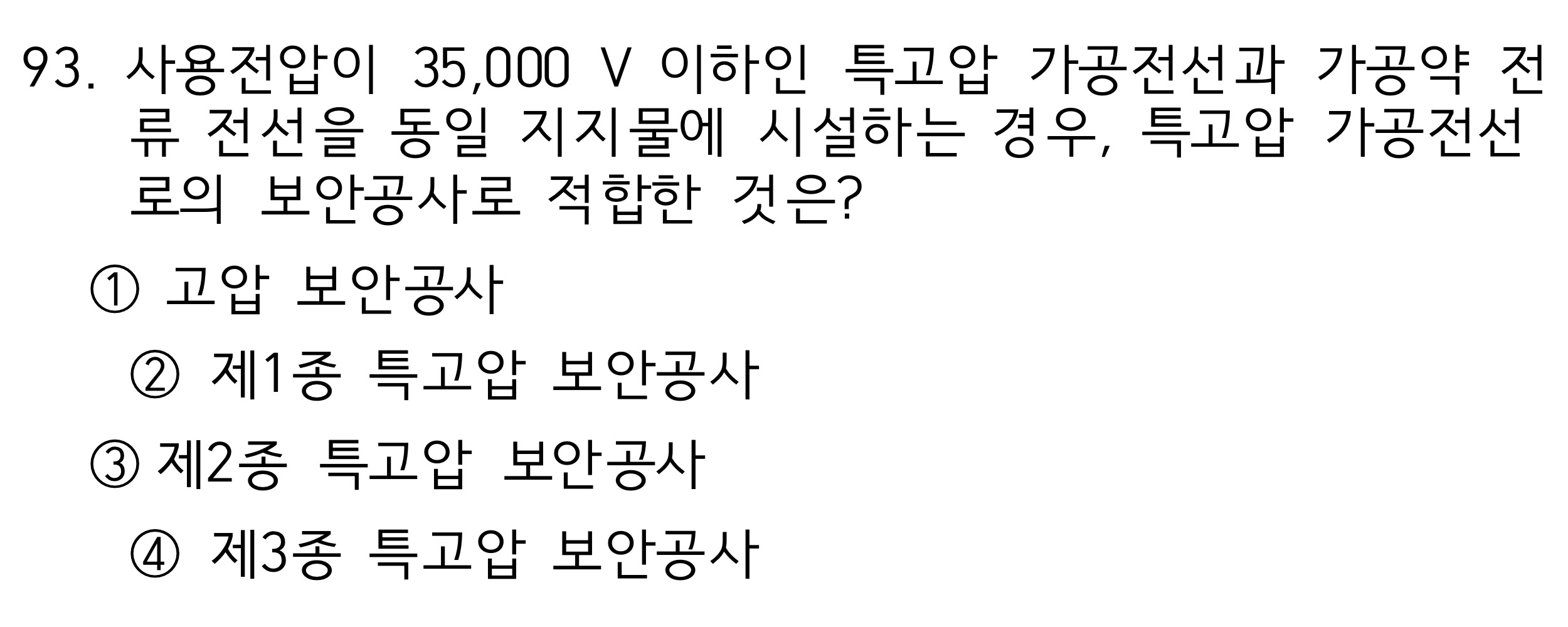

1종 특고압 보안공사 : 35kV초과 2차 접근상태
2종 특고압 보안공사 : 35kV이하 2차 접근상태
3종 특고압 보안공사 : 1차 접근상태
입니다 또한 2차 접근상태란 3m이내로 접근한 상태입니다!!
문제에서 35kV이하이므로 답은 3번 제 2종 특고압 보안공사 입니다!!!

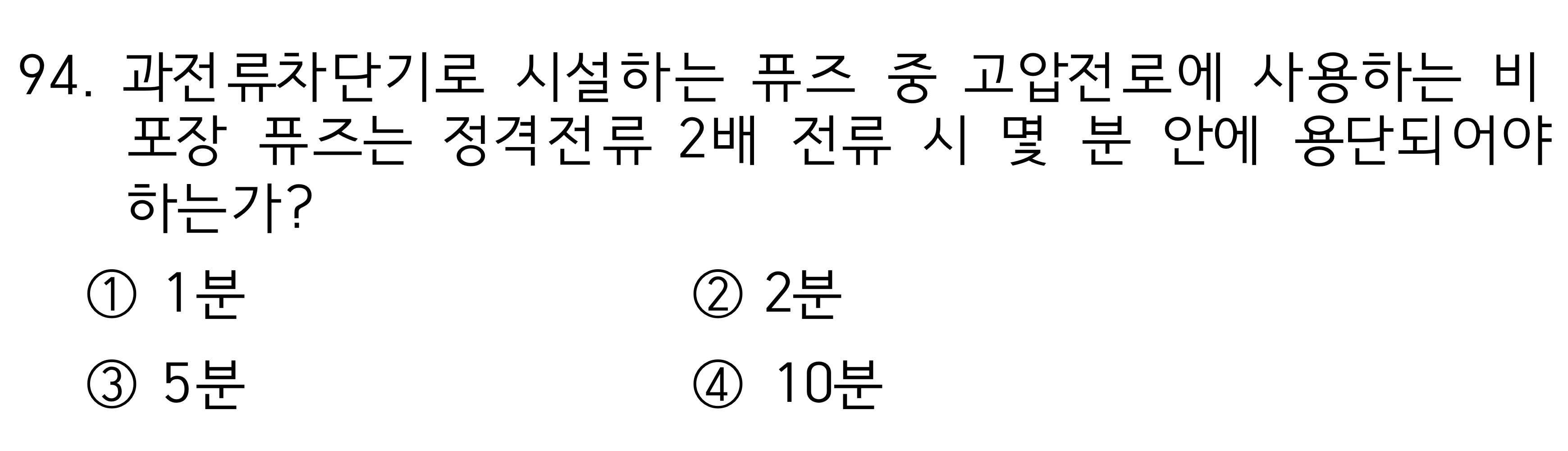

과전류차단기로 시설하는 퓨즈
비포장퓨즈 1.25배의 전류에 견디고( 2배전류시 2분안에 용단)
포장퓨즈 1.3배의 전류에 견디고(2배전류시 120분 안에 용단)
입니다!! 꽤 자주 출제되는 문제이므로 암기하고 넘어가주세요!!
답은 2번입니다!!

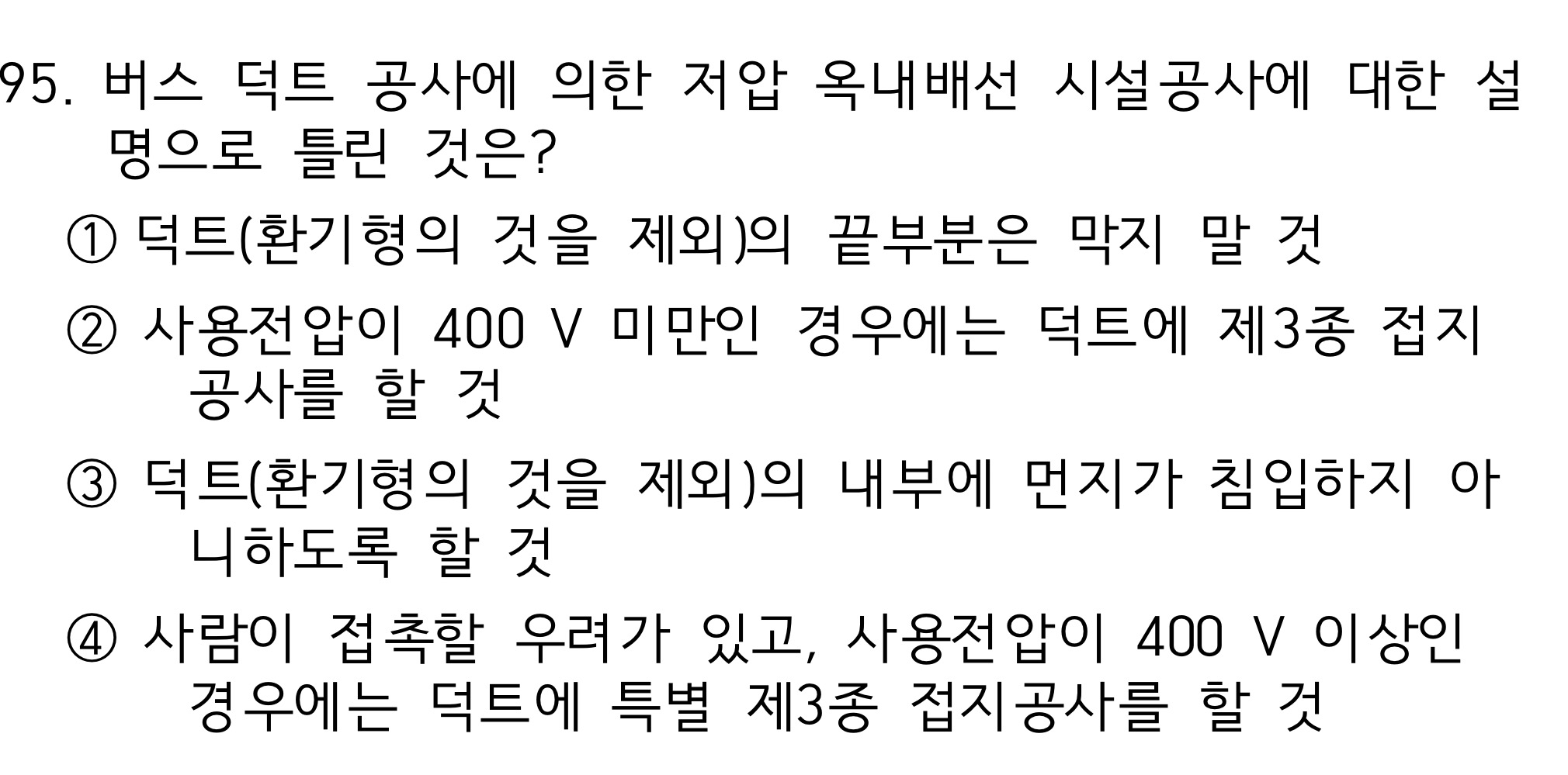

버스 덕트 공사
1. 덕트 상호간 완전하게 접속
2. 덕트의 끝부분은 막을것
3. 내부에 먼지가 침입하지 못하게 할것
4. 지지점간 거리 3m(수직일때 6m)
이정도만 알고 있으면 될것 같습니다!!
정답은 1번입니다!!

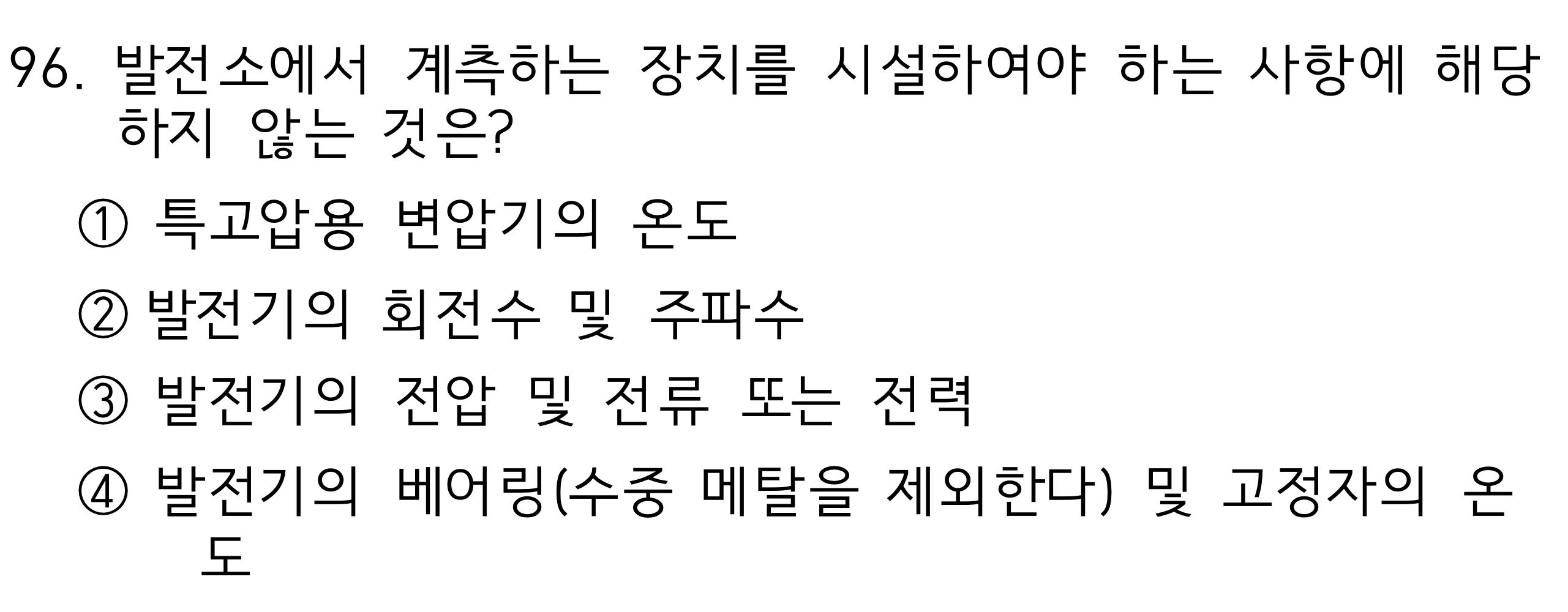

계측장치의 시설
1. 발전기의 베어링 및 고정자의 온도
2. 주요 변압기의 전압 및 전류 또는 전력
3. 특고압용 변압기의 온도
4. 발전기, 태양전지등의 모듈의 전압 및 전류 또는 전력
답은 2번입니다!!회전수나 주파수는 아예 없습니다!!
문제가 약간 어렵게 나오면 저압용변압기의 온도 이런식으로 페이크를 줄수 도 있어요!!!
그래서 전력전류온도 이렇게 말고 정확하게 보고 가주세요!!

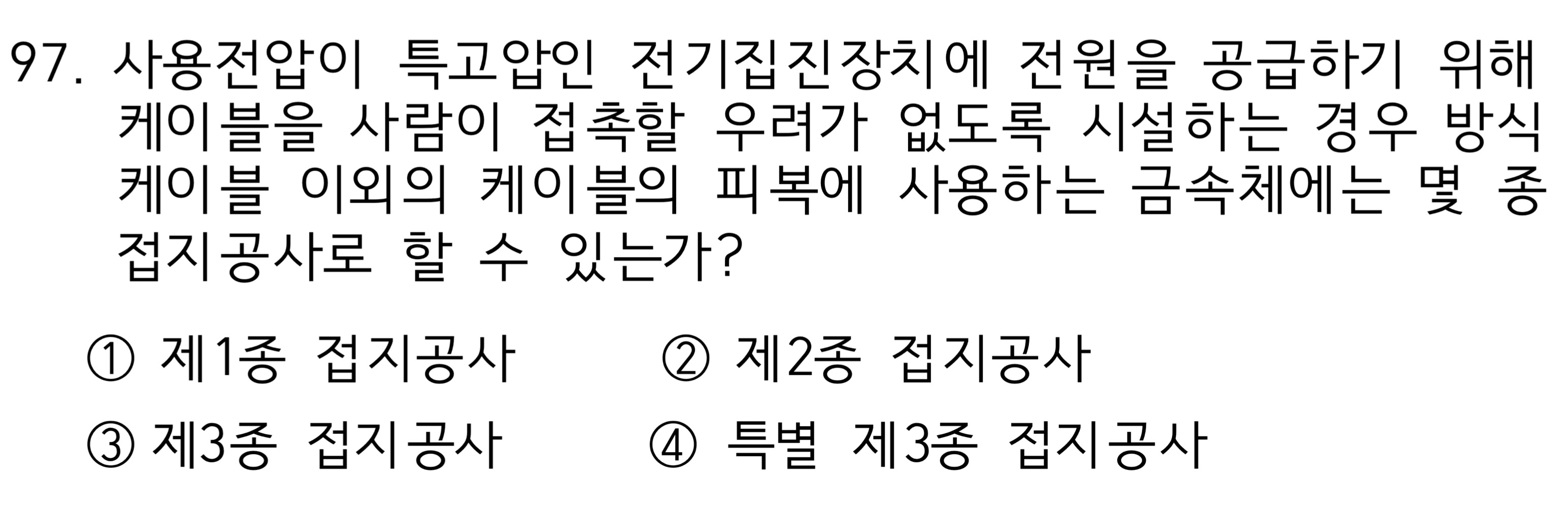

이 문제는 kec개정으로 더 이상 출제되지 않는 문제입니다!! 넘어가주세요!!

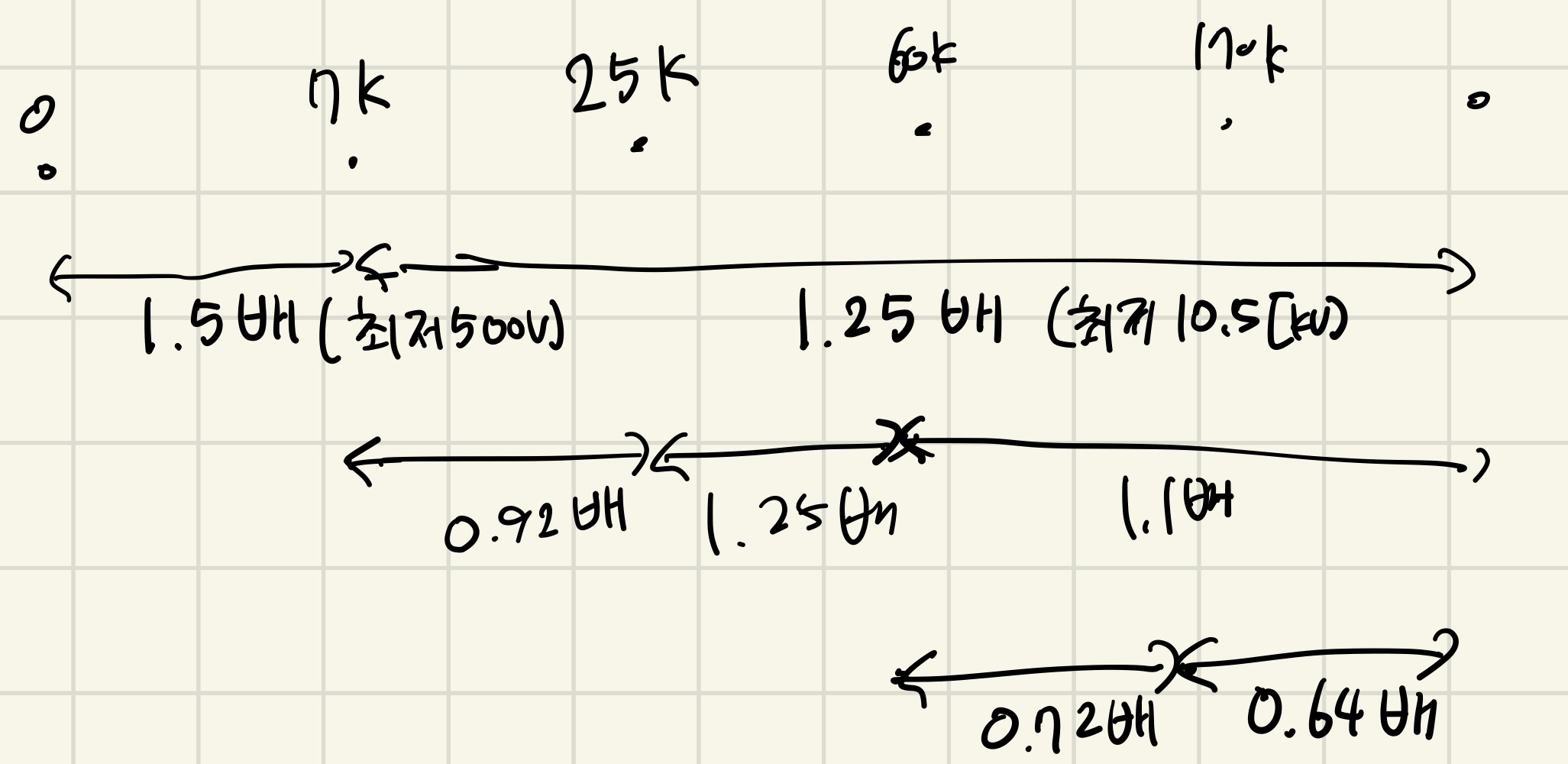

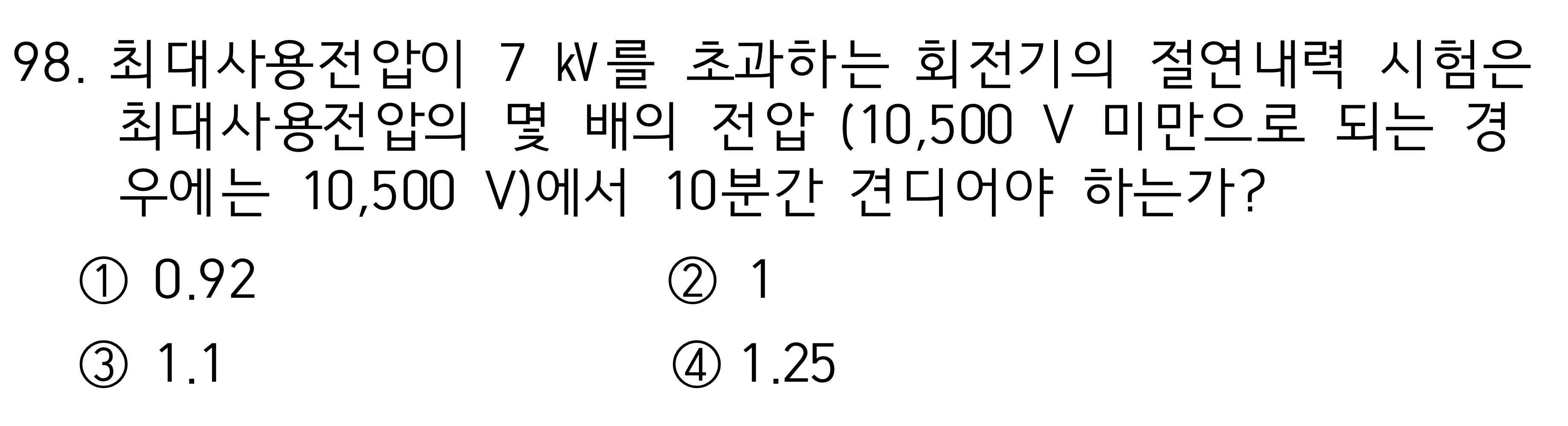

절연내력시험은 이표를 꼭 외워주세요!!
정말 자주나와요 ㅠㅠ
첫번째줄은 비접지시
두번째줄은 중성점 접지시
세번째줄은 중성점 직접 접지시
입니다!! 꼭 암기해주세요!!
답은 1.25배 4번입니다!!

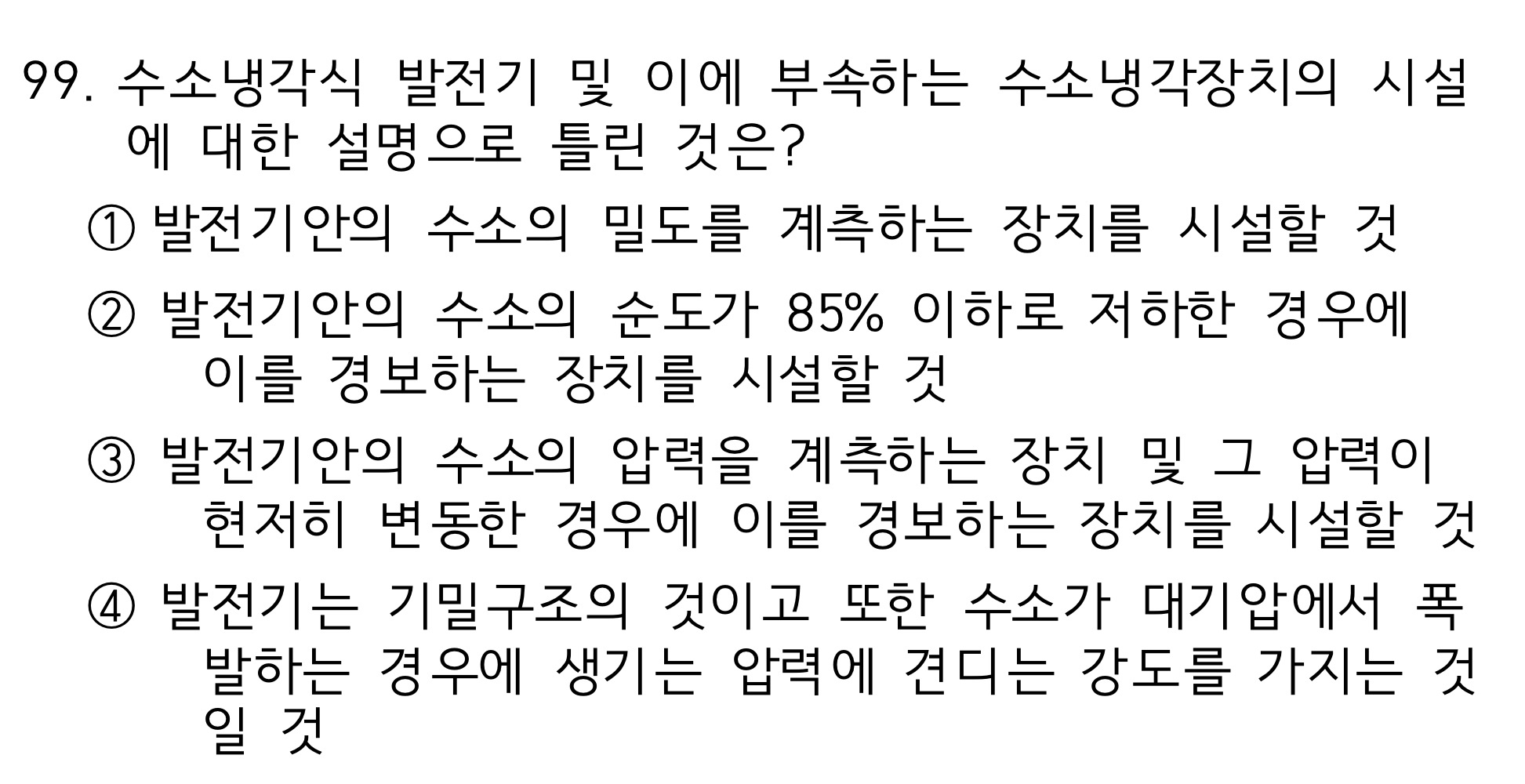

수소냉각식 발전기 시설
1. 발전기 안의 수소의 온도를 계측하는 장치를 시설할 것
2. 발전기 안의 수소의 순도가 85%이하로 저하한 경우에 이를 경보하는 장치를 시설할것
3. 발전기안의 수소의 압력을 계측하는 장치 및 그 압력이 현저히 변동한 경우에 이를 경보하는 장치를 시설할것
4. 발전기는 기밀구조의 것이고 또한 수소 폭발의 경우에 생기는 압력에 견디는 강도를 가질것
여기서는 1번의 "수소의 온도" 2번의 "85%" 4번의 "기밀구조" 가 가장 많이 다르게 나오는 문제입니다!!!
또한 다른게 나올수도 있으니 꼭 한번 제대로 읽어주세요!!
답은 1번입니다!!답은 밀도가 아니라 온도입니다!!

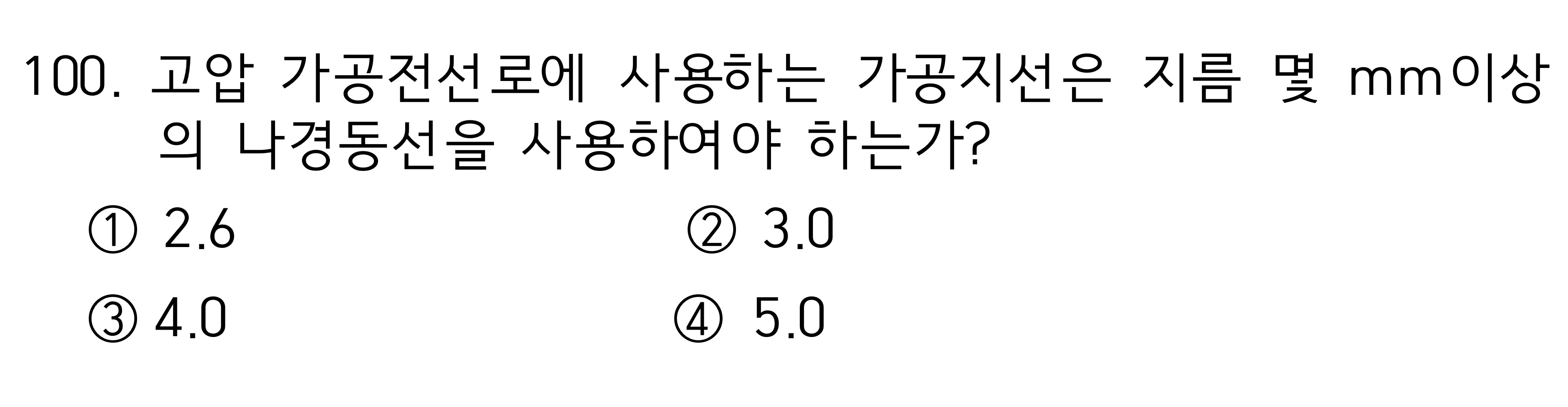

고압 가공전선로에 나경동선은 4mm이상을 사용해야합니다
또한 특고압일땐 잘 나오진 않지만 5mm이상을 사용해야합니다!
특고압은 5mm지만 나경동선의 "나" 4랑 비슷하게 생기지 않았나요..?
고압일때 나경동선은 4 특고압은 5 입니다!!!
문제에서는 고압이므로 3번 입니다!!!




2016년~2020년도 기출문제를 다 고쳐봤네요!!
좀 문제들이 이제 답이 좀 보이시나요??!
꼭 이번에 기출문제 많이 풀어보셔서 합격 하셨으면 좋겠습니다!!!
2016년 이전에 kec개정 이전 내용들이 많아서
kec는 2016년도 이상에서 전기산업기사나 전기 공사기사 문제들도 한번씩 봐주시면
될 것 같습니다!!
이제 전기공사기사꺼를 올리겠습니다
감사합니다 오늘도 고생하셨습니다!!
