전기기사 2019년도 3회차 KEC 기출문제풀이(개정후)

안녕하세요 오늘은 2019년도 3회차 kec(전기설비기술기준 및 판단기준)기출문제풀이를 해보겠습니다
kec로 변경후 바뀐 내용에 대해서는 문제마다 언급해 드리겠습니다!!

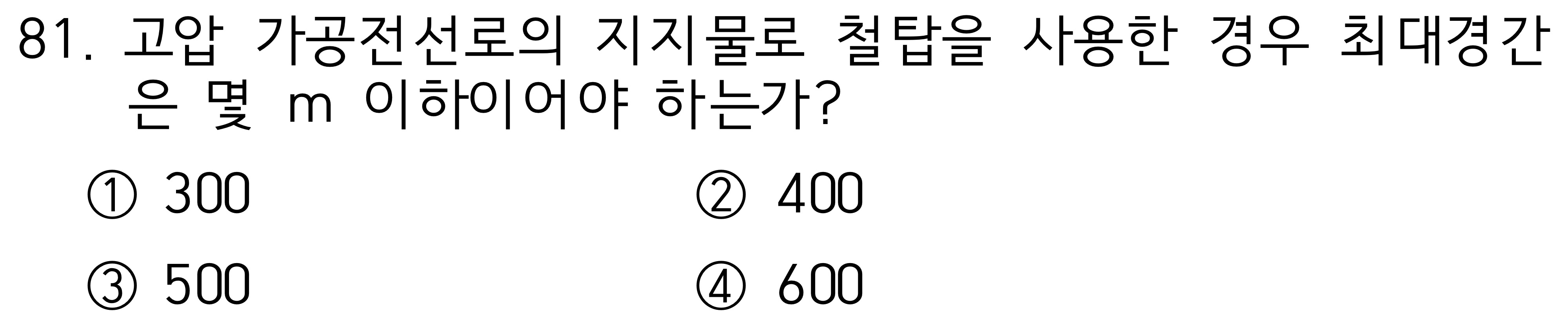

무슨 공사 없이 그냥 일반적인 표준 경간을 물어보는 문제입니다

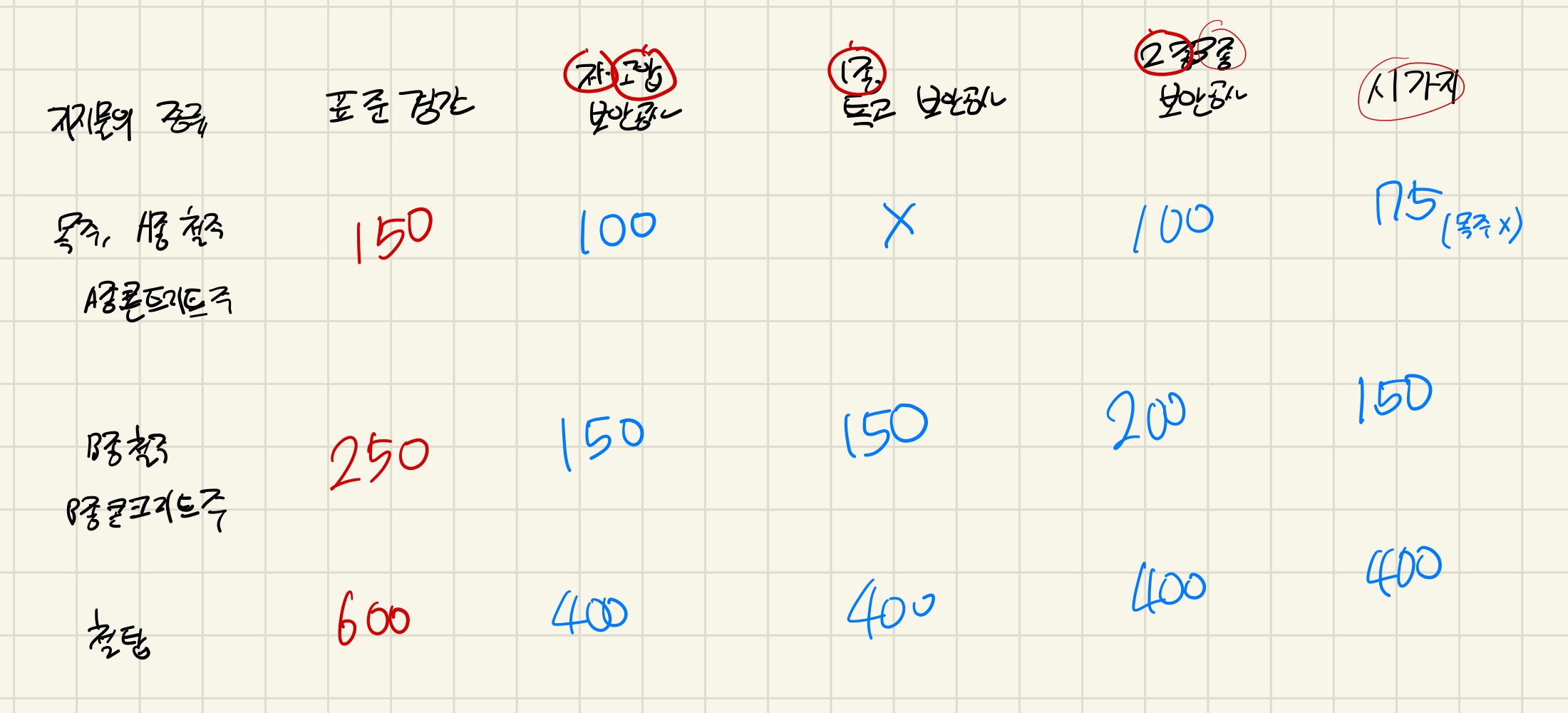

표준경간
목주, A종 철주 , A종~~~ : 150m
B종~~~: 250m
철탑: 600m입니다
또한

경간에서 이 값들 또한 다 외워주시면 더 좋습니다!!경간문제는 꽤 많이 출제되는 문제라서요!!
그래서 답은 4번입니다

지중전선 문제입니다
지중전선에서 꽤많은 비중을 차지하는 문제중 하나입니다
지중전선의 종류
직접매설식
관로식
암거식
이렇게 3가지가 있으며
압력을 받을 우려가 있을때 1.0m 매설
압력을 받을 우려가 없을때 0.6m 매설

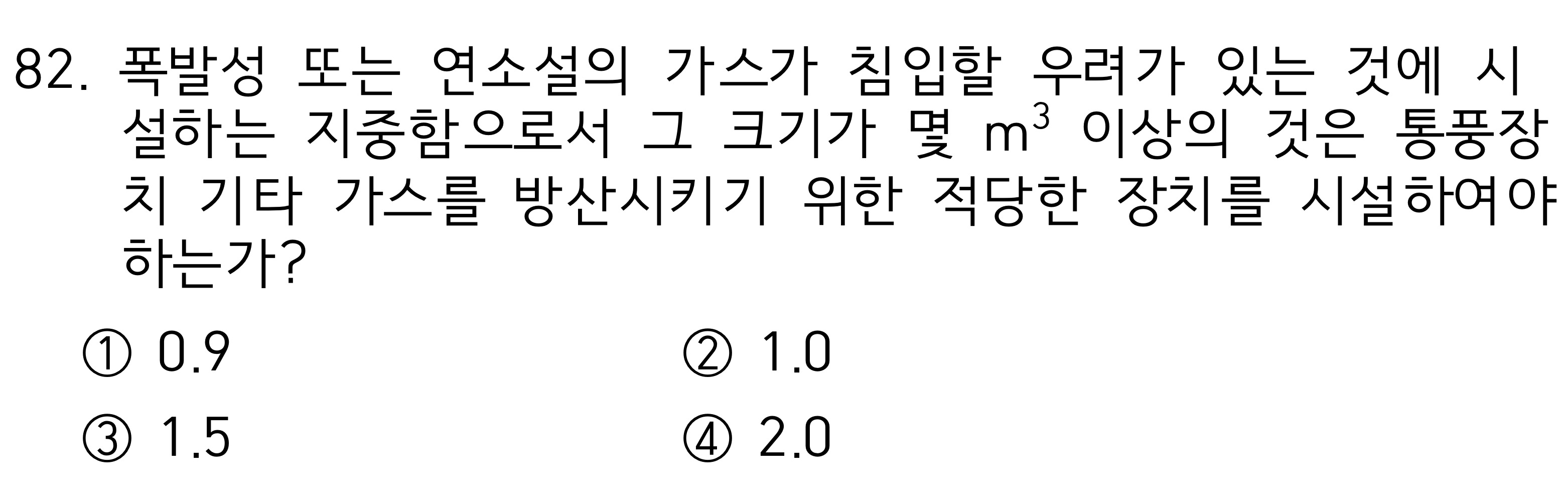

지중함은 1m세제곱 이상의 것은 통풍장치 기타 가스를 방산시키기 위한 적당한 장치를 시설해야한다
이렇게 많이 나오는 지중전선 문제들입니다 다 외워주시면 정말 좋아요!!
지중함의 크기 문제이므로 1m세제곱
답은 2번입니다!!

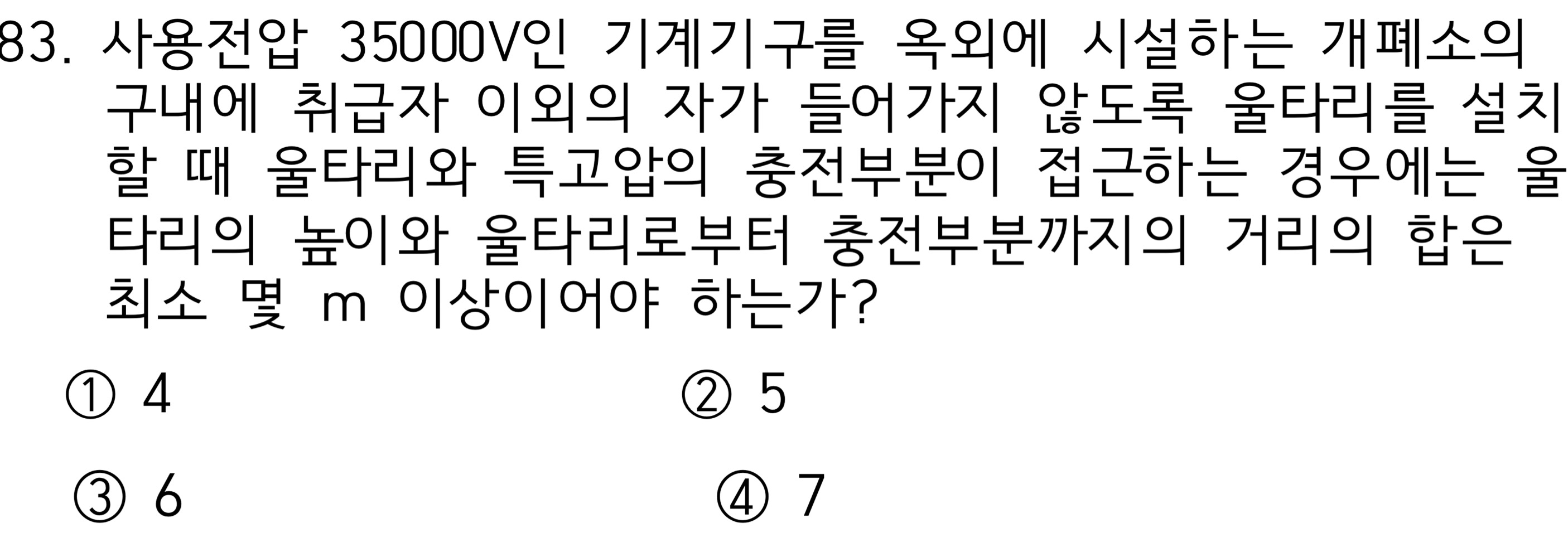

울타리 높이와 울타리로부터 충전부분까지의 거리의 합은
35kV이하 5m
35kV~160kV이하 6m
160kV초과 6 + 0.12n
입니다 여기서 n은 단수로 나온전압과 기준전압을 잘 생각해주셔야하고
(문제에서 나온전압 - 기준전압) / 10 을 절상해주셔야합니다
예를들어 9.3이 나와도 10 9.6이나와도 10이 됩니다 올림을 해주라는 뜻입니다
하지만 이 문제에서는 35kV이므로 5m 2번이 정답이 됩니다!!

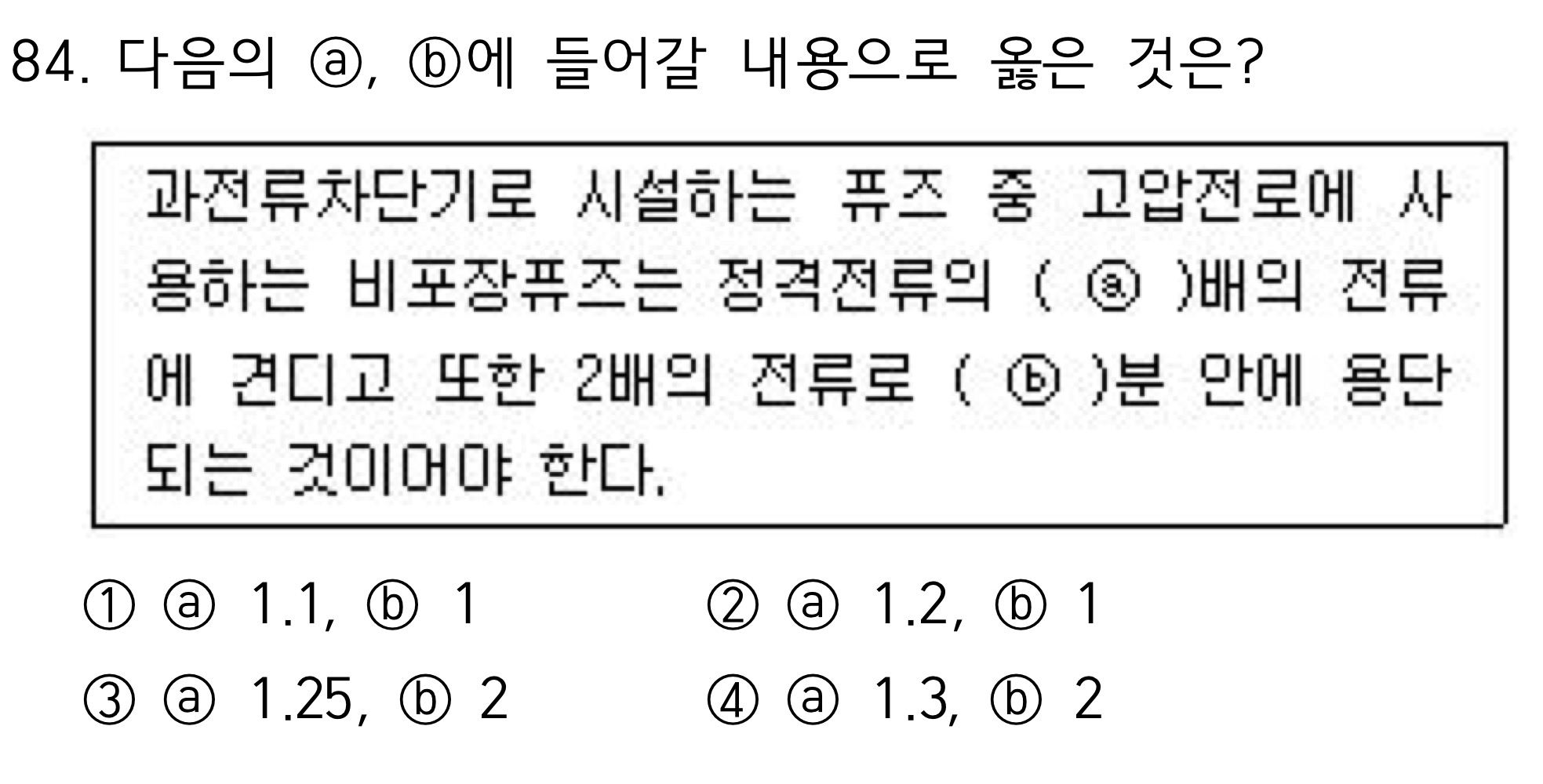

과전류차단기로 시설할 때에는
비포장퓨즈일때
정격전류의 1.25배의 전류에 견디고
2배의 전류로 2분안에 용단되는것
포장퓨즈일때
정격전류의 1.3배의 전류에 견디고
2배의 전류로 120분안에 용단되는것
입니다!!
문제에서는 비포장 퓨즈였기 때문에
1.25에 2인 정답은 3번입니다!!

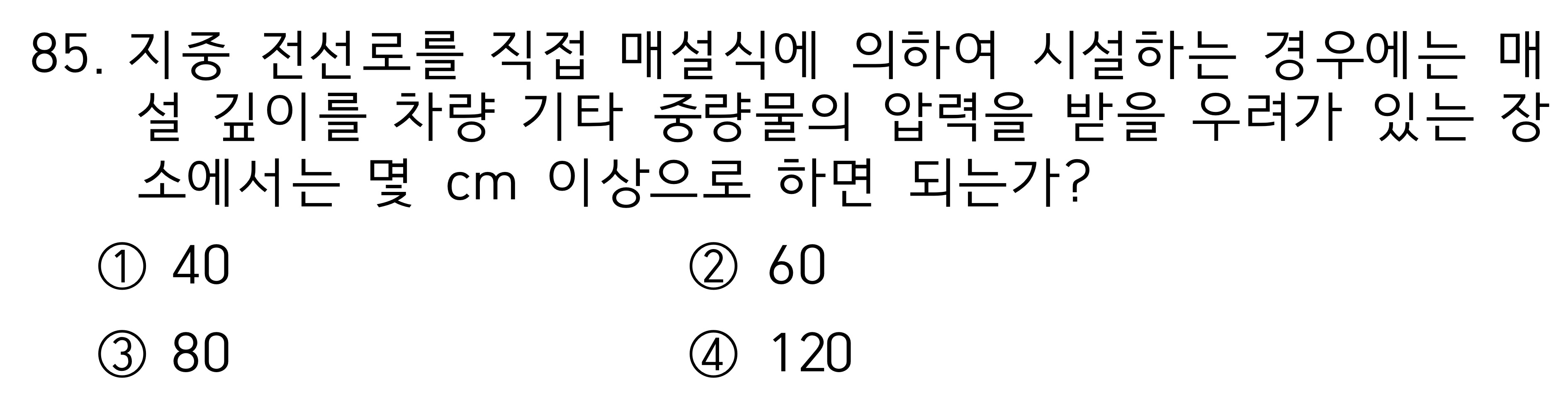

이문제는 아까 위에서 언급한 바와 같이
압력을 받을 우려가 있을때 1m(100cm)입니다
Kec개정으로인해 문제에 답이 없는데
1m만 기억해주시고 그 전에 값은 모르는게 나을꺼예요!!
헷갈릴수도 있기 때문에ㅠㅠ1m 기억해주세요!

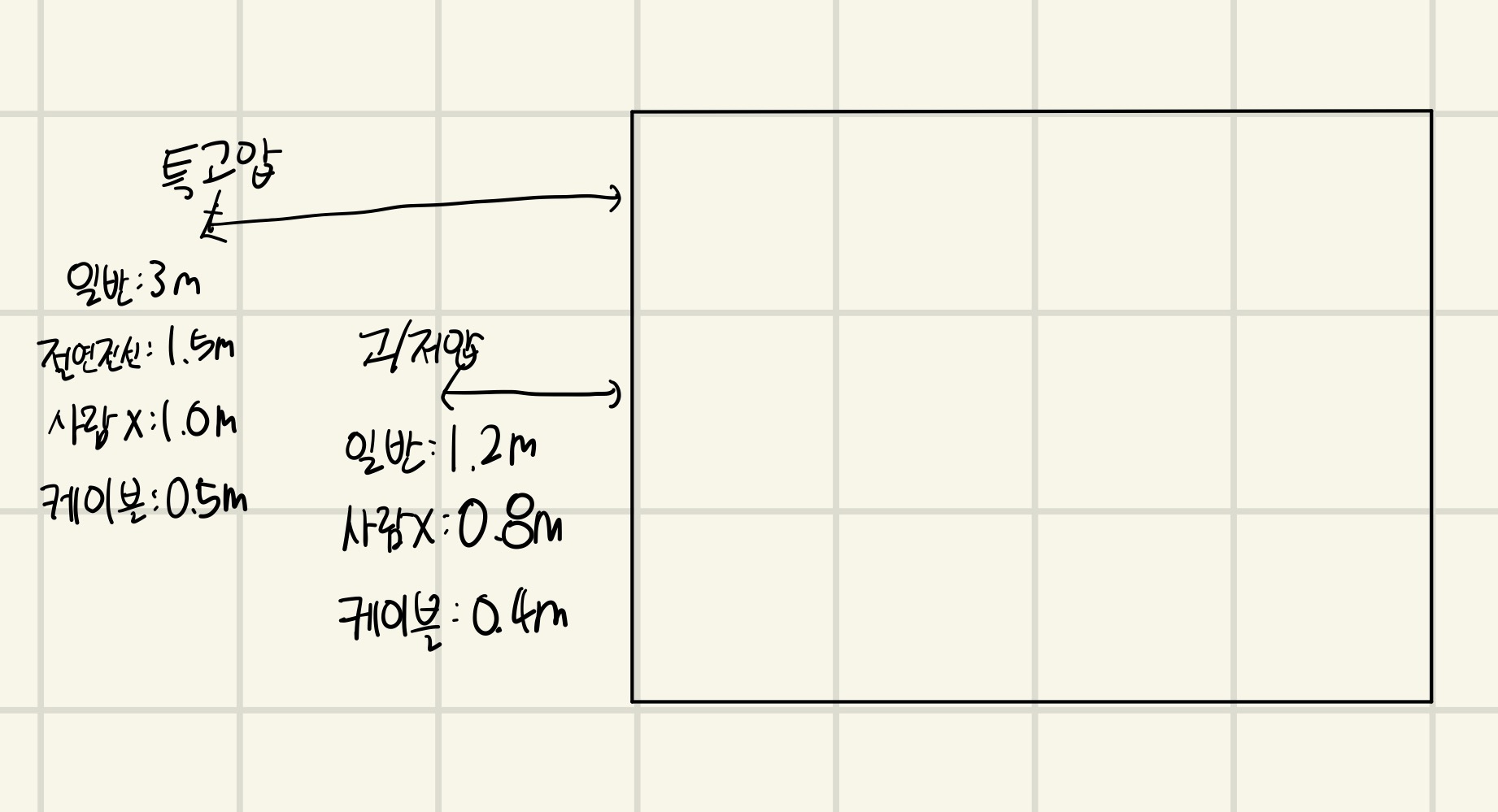

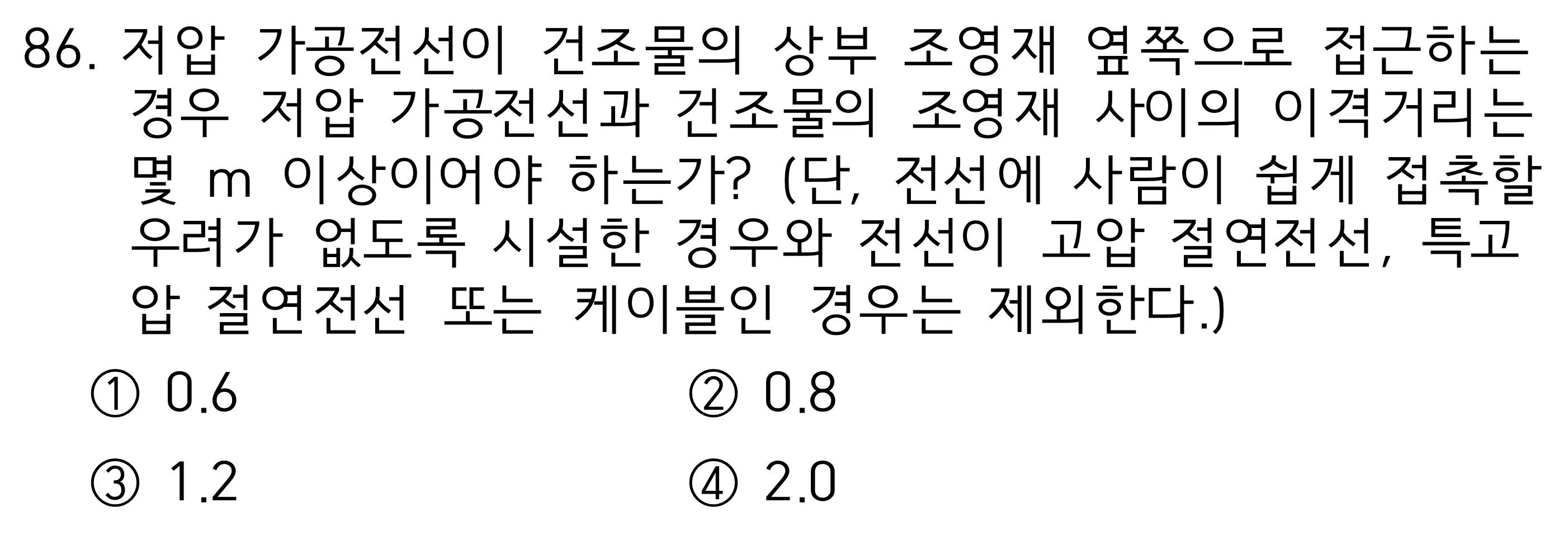

건조물의 옆쪽일때는 이거를 기억해주세요 저압가공전선이고
사람이 접촉할우려가 없는경우와 케이블인 경우를 제외했기 때문에
1.2m입니다!!
정답은3번입니다!!

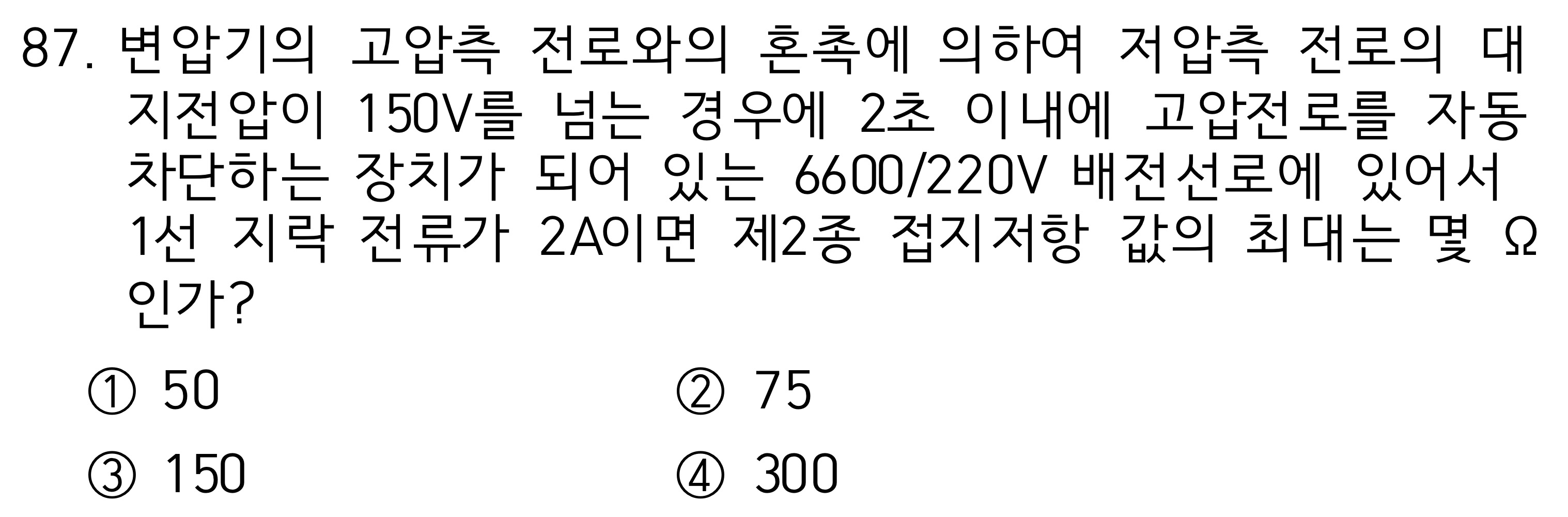

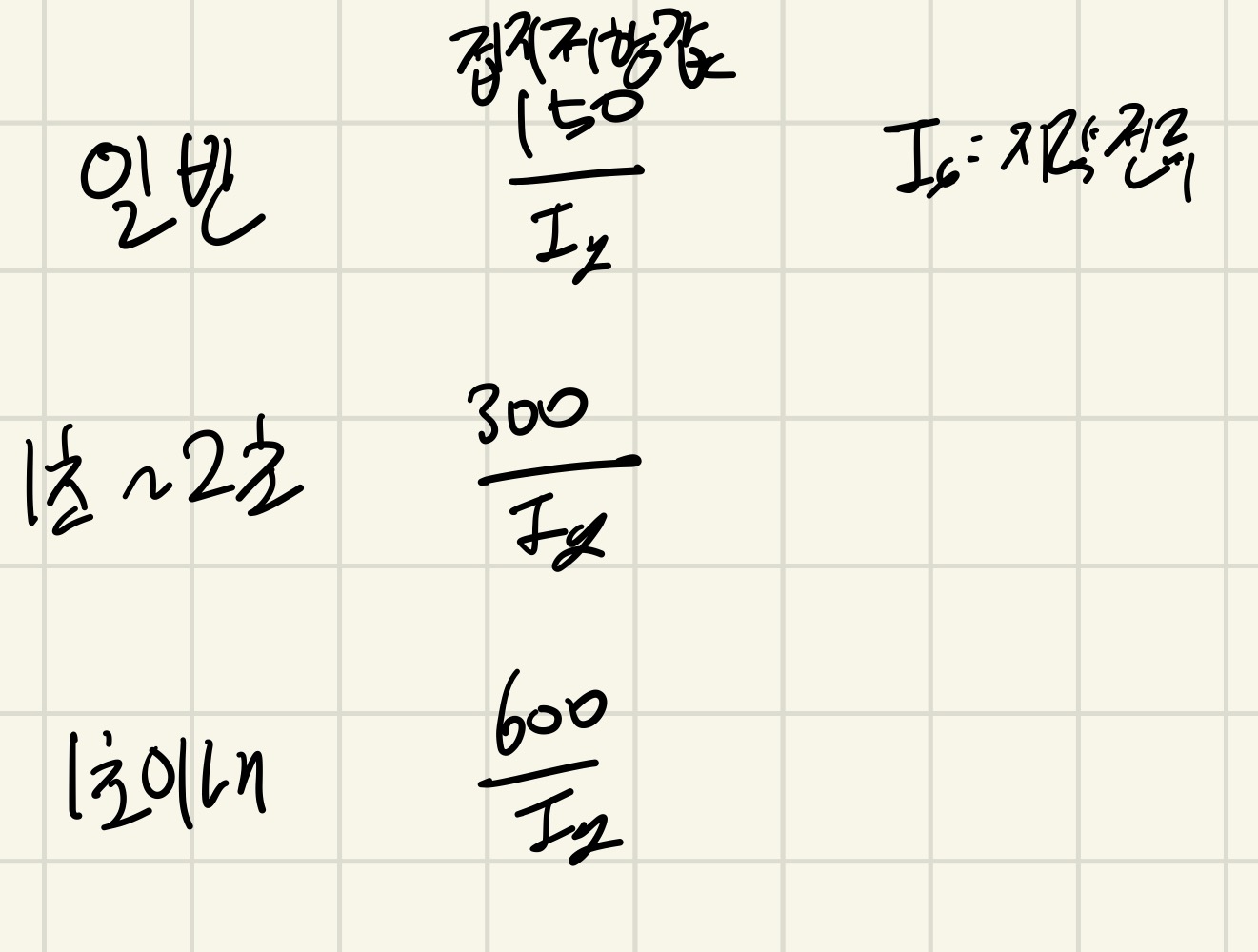

변압기 접지저항을 구하는 문제는 이렇게 구하면 됩니다
문제에서는 2초이내이고 지락전류가 2A라고 했으니
300/ 2 = 150 3번이 답이 됩니다!!

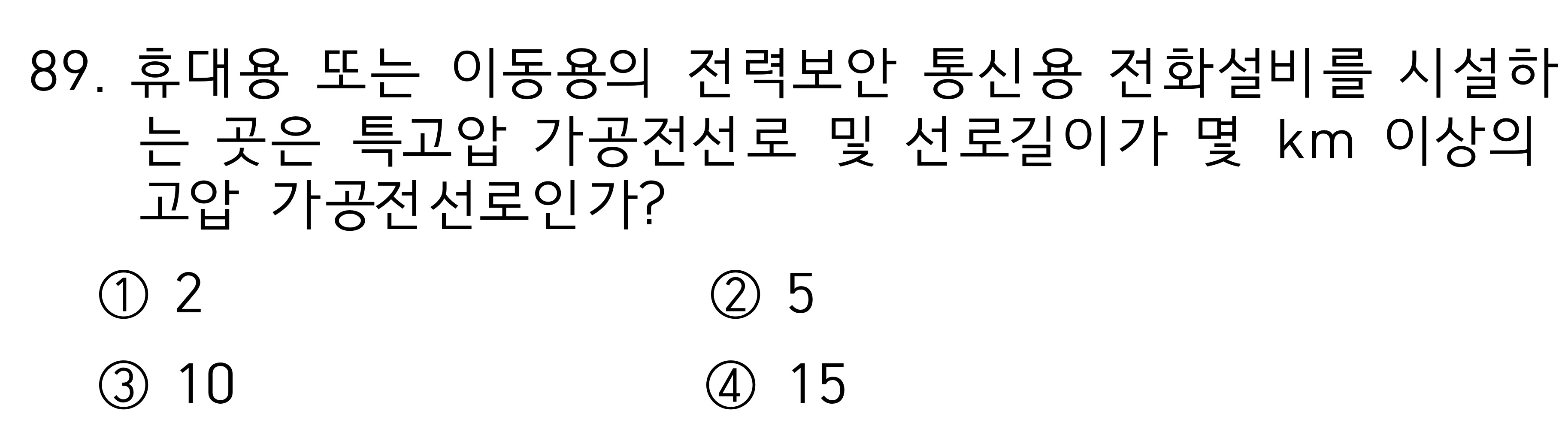

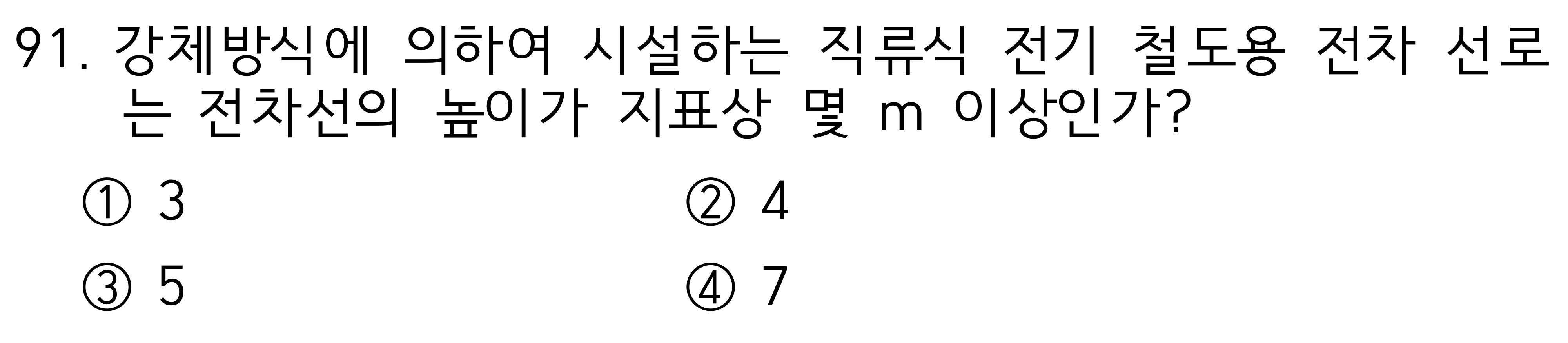

이문제는 kec개정으로 인해 더 이상 출제되지 않는 항목입니다 넘어가주세요!!

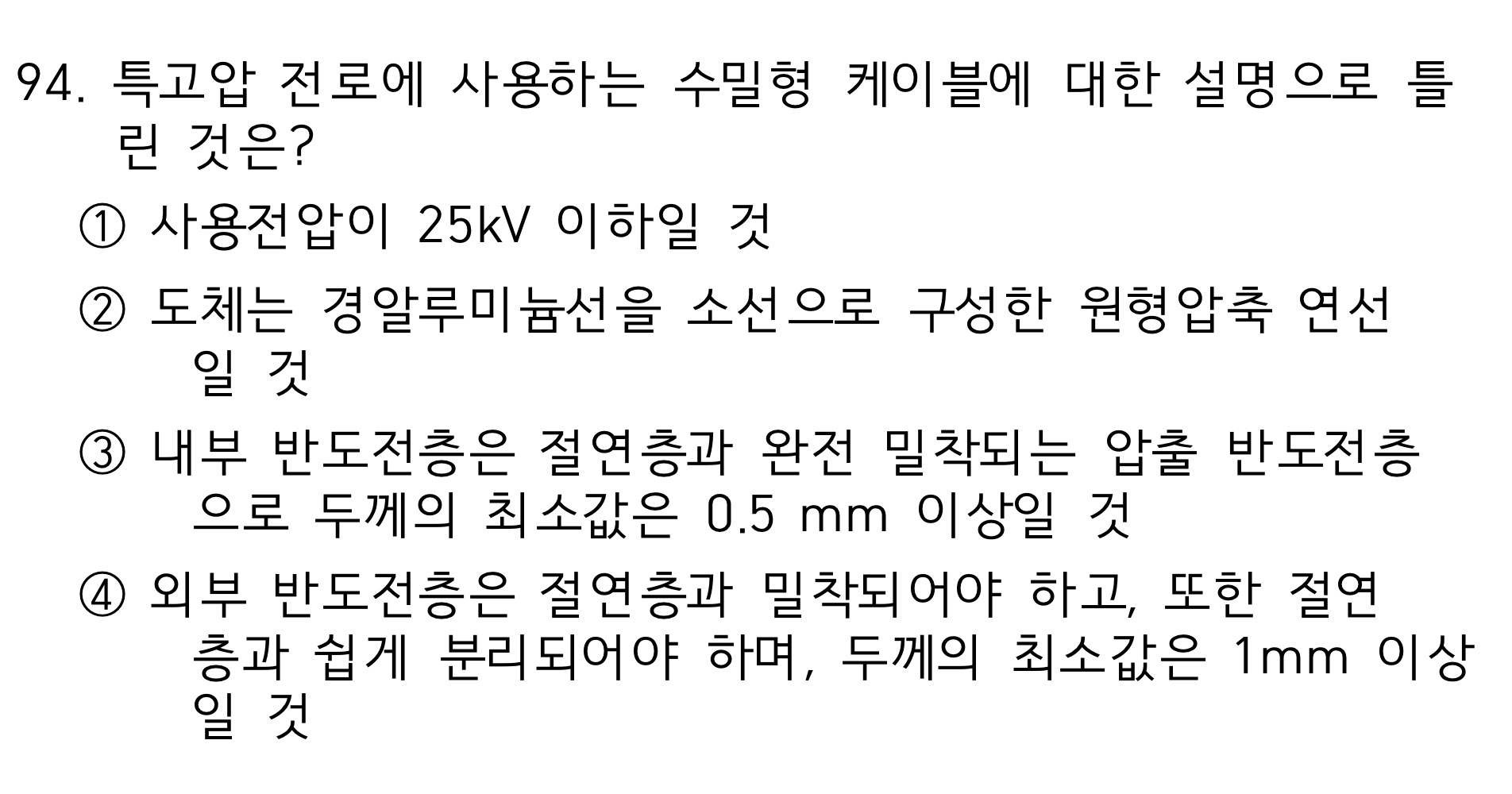

이문제는 kec개정으로 인해 더 이상 출제되지 않는 문제입니다 넘어가주세요!!

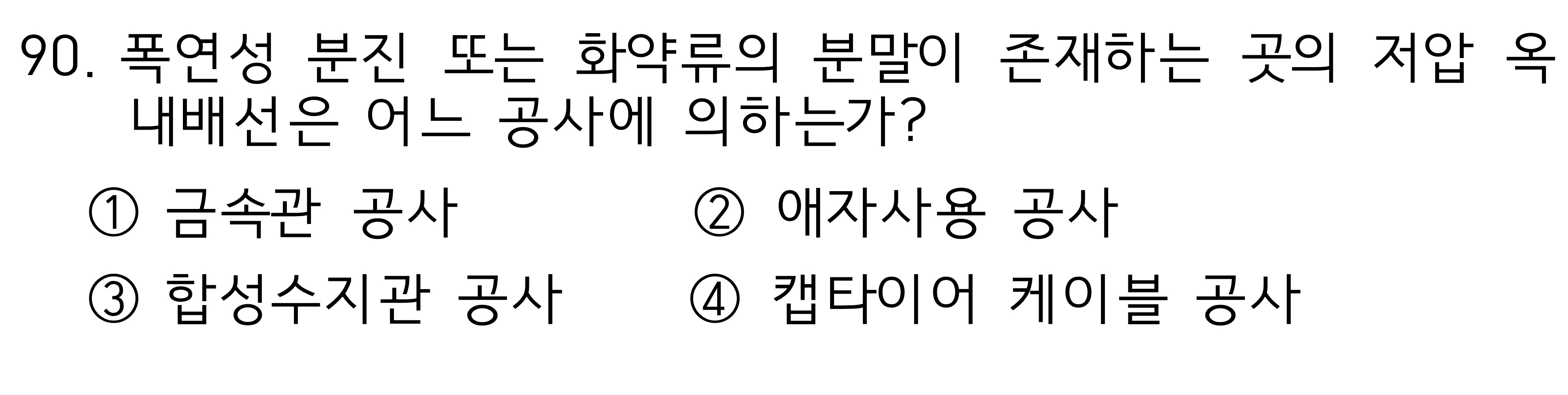

폭연성 분진 또는 화약류의 분말이 존재하는 곳의 저압 옥내배선은
금속관 공사
케이블 공사(캡타이어 케이블공사는 ㄴㄴㄴ)
입니다 꽤 자주나오는 문제이므로 잘 이해하고 넘어가주세요!!
정답은 1번입니다

이 문제는 kec개정으로 인해 더 이상 출제되지 않는 문제입니다 넘어가주세요!!

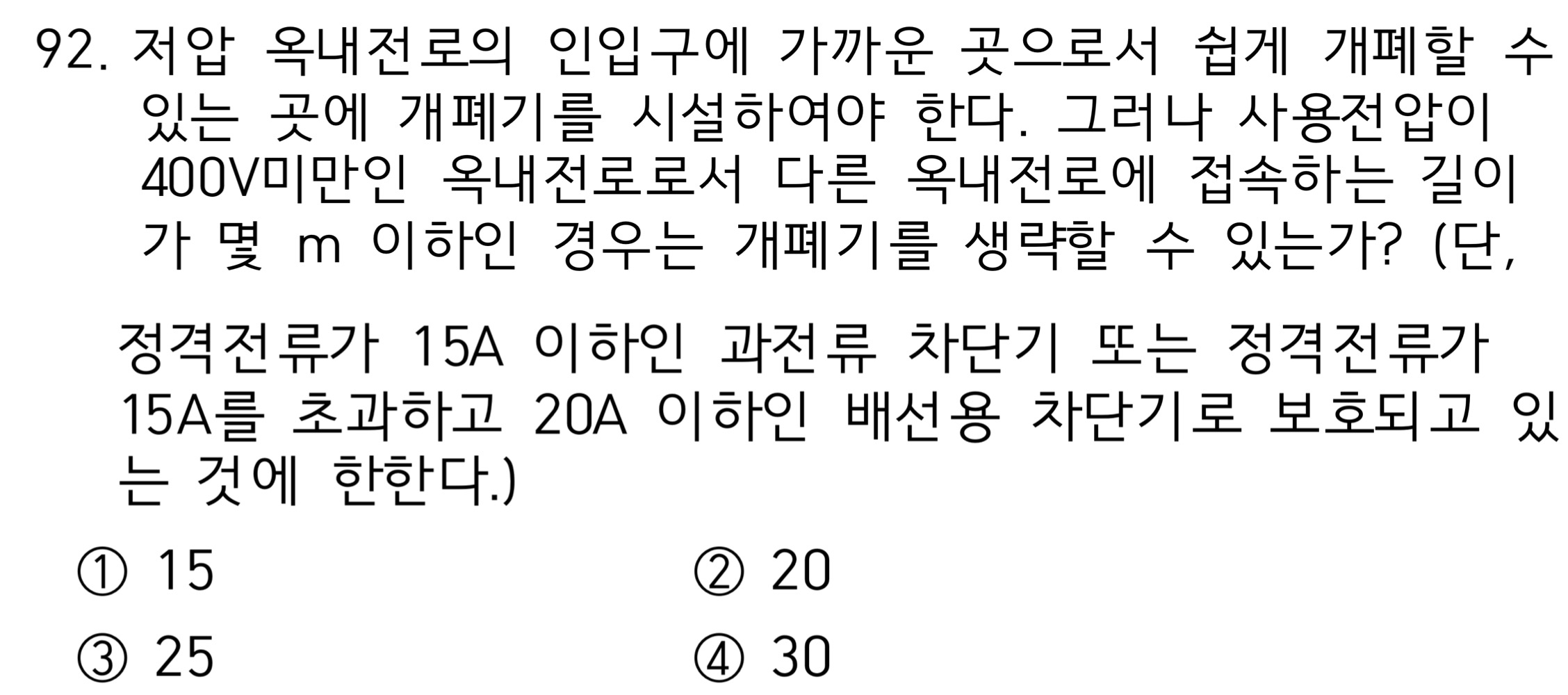

사용전압이 400v미만인 옥내 전로로서 다른 옥내전로에
접속하는 길이가 15m 이하인 경우는 개폐기를 생략할 수 있습니다!!
정답은 1번입니다

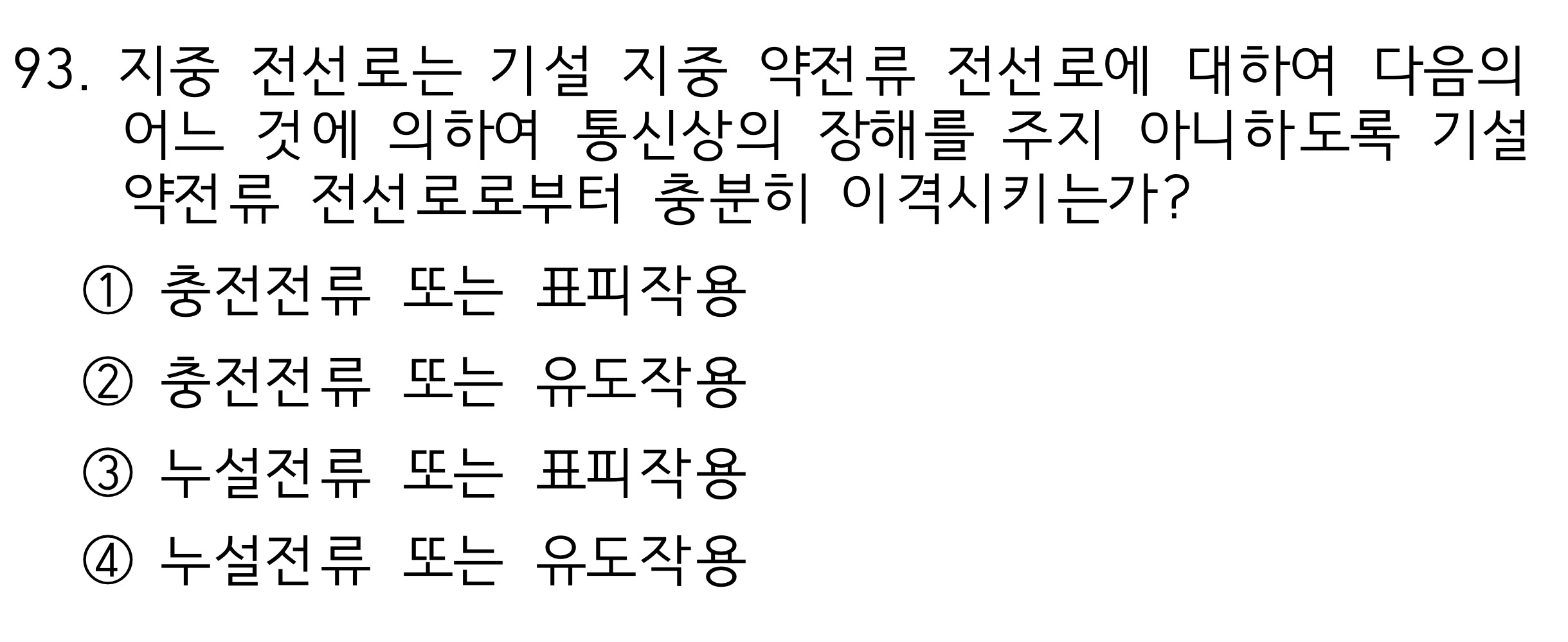

통신상의 장해를 주는 사항은
1. 누설전류
2. 유도작용
입니다 정답은 4번입니다!!

이 문제는 kec개정으로 인해 더 이상 출제되지 않는 문제입니다 넘어가주세요!!

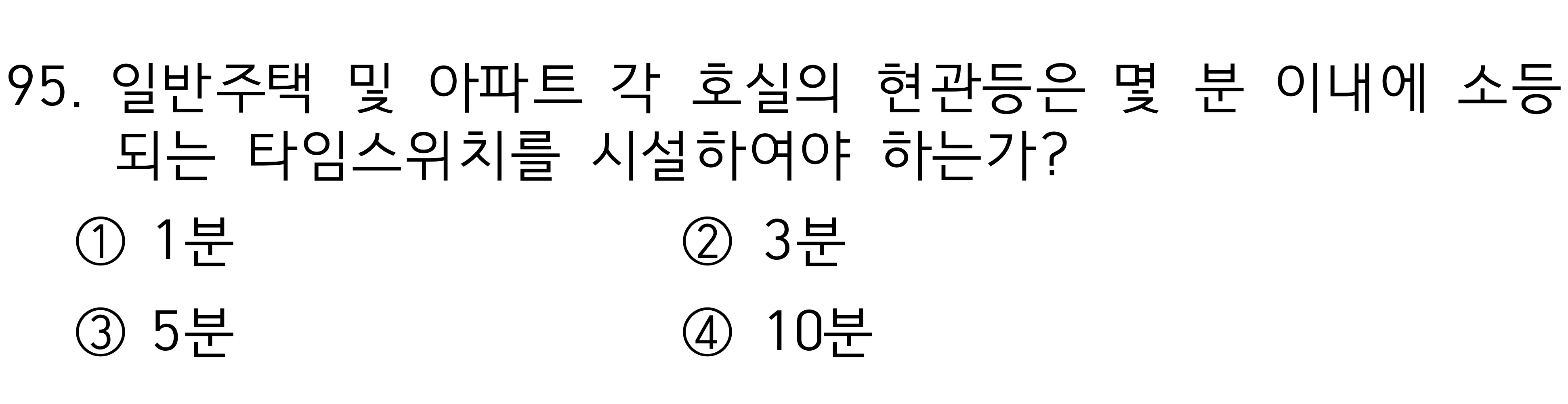

일반 주택 및 아파트 각 호실의 현관등은 3분이내에 소등되는 타임 스위치를 시설해야하고
숙박업소나 호텔 같은 경우는 1분이내에 소등되는 타임 스위치를 시설해야합니다
숙박업소나 이런 곳은 더 불이 빨리 꺼지는게 좋겠죠??!ㅎㅎㅎ
그래서 1분이라고 외워주세요!!
문제에서는 일반 주택 및 아파트 이므로 3분 2번이 정답입니다

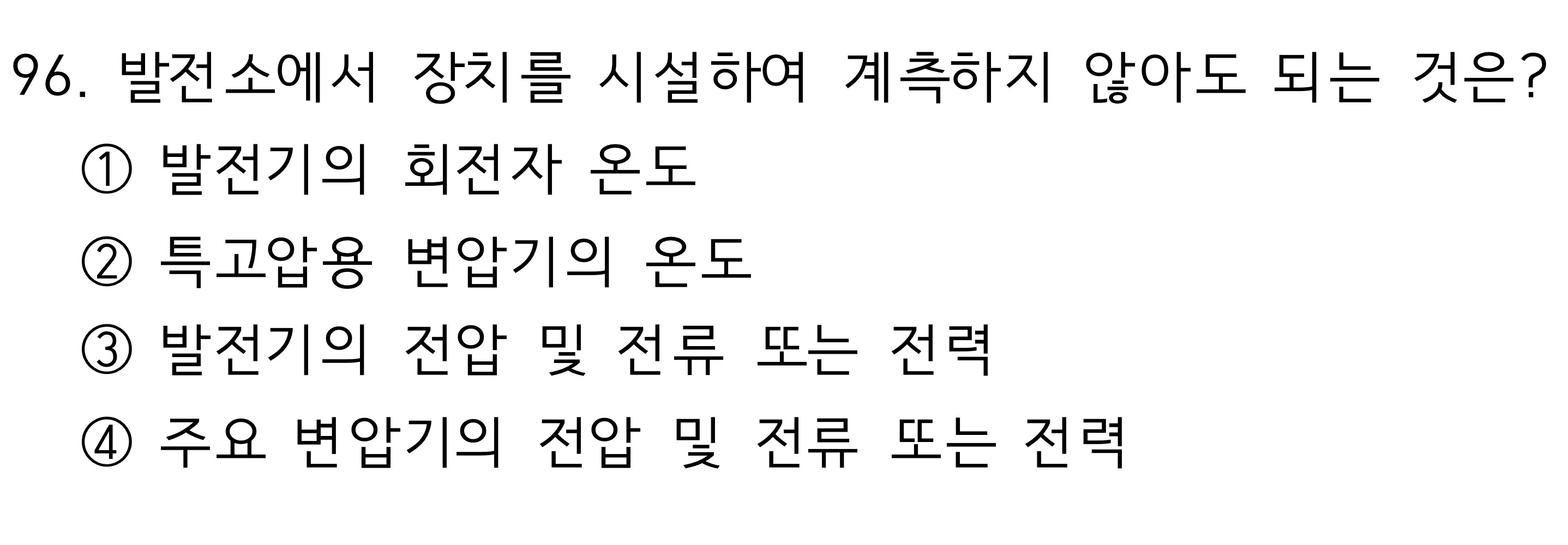

계측장치를 시설해야하는곳
1. 발전기,연료전지 또는 태양전지 모듈의 전압 및 전류 또는 전력
2. 발전기의 베어링의 온도
3. 변압기의 전압 및 전류 또는 전력
4. 특고압용 변압기의 온도
이렇게만 알고 계시면 될꺼같아요!
정답은 1번입니다 발전기의 회전자의 온도는 아니예요~!!

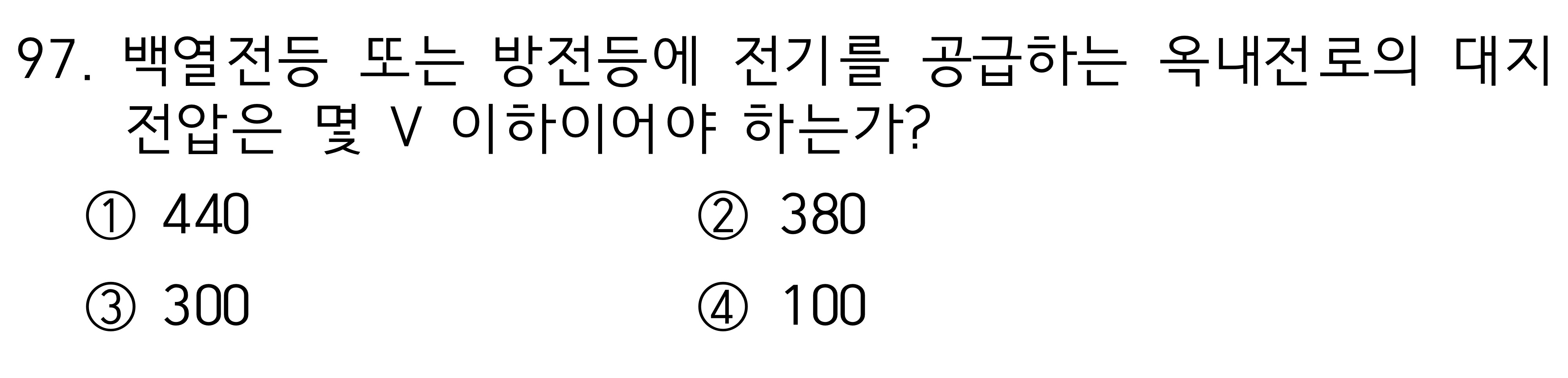

옥내전선로의 대지 전압의 제한
백열전등 또는 방전등에 전기를 공급하는 옥내의 대지전압은 300v이하로 해야합니다
이 문제는 kec의 꿀팁중하나인 대지라는 말이 들어가면 답에는 3이라는게 들어간다
로 써먹을수 있는 문제입니다 모든 문제가 대지라는 말이 들어가면 3이들어가는 건 아니고
한 80%정도가 그런 문제이므로 확실하게 공부하시고 모르면 써먹어주세요!!!

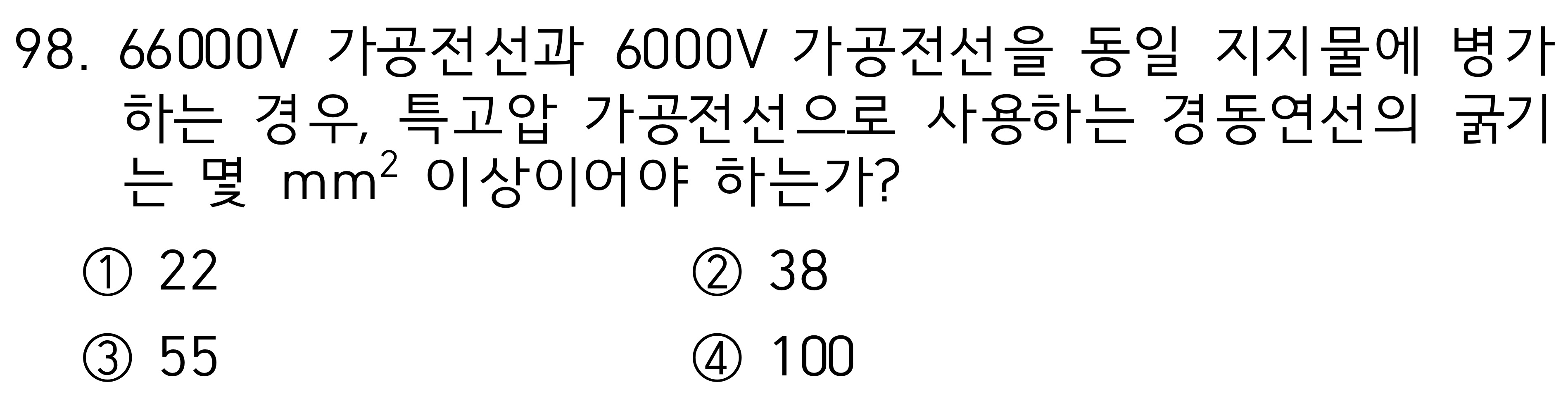

35kV이상의 가공전선과 다른 가공전선을 동일 지지물에 병가하는경우에는
50mm제곱 이상의 경동연선을 사용해야하는데
kec개정으로 인해 문제에 답이 없습니다
35kV이상의 가공전선과 다른 가공전선 동일 지지물에 병가할때
50mm제곱 이상의 경동연선 사용!
또한 공가일때도 35kV이상이면 50mm제곱 이상의 경동연선을 사용한다는 것을 알아두세요!!
정답은 50mm제곱입니다!!

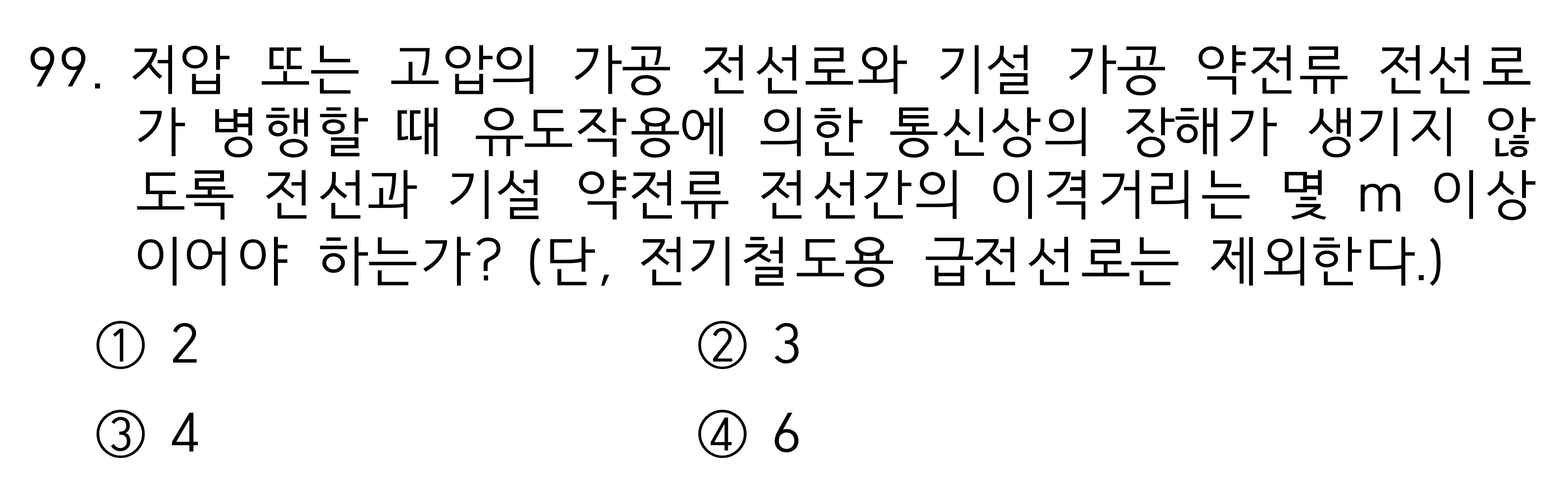

저압 가공전선로 또는 고압 가공전선로와 기설 가공 약전류 전선로가 병행하는 경우에는
유도작용에 의하여 통신상의 장해가 생기지 안도록 전선과 가공 약전류 전선의 이격거리를
2m이상으로 해야합니다
정답은 1번입니다

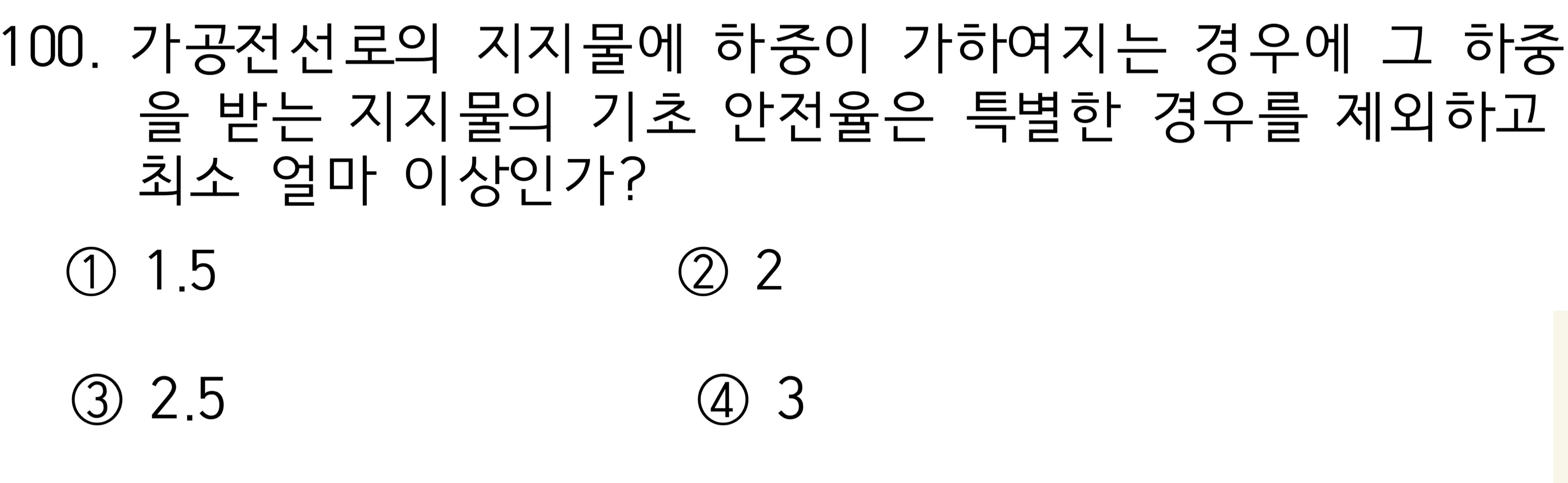

하중을 받는 지지물의 기초 안전율은 2 이상이여야합니다
또한 철탑일때에는 1.33라는 것도 같이 알아두세요!!
정답은 2번입니다!!




오늘도 kec기출문제를 푸시느라 정말 고생 많으셨습니다 ㅠㅠ
제가 알고 있는건 다 알려드리고 싶어요!
이제 정말 전기기사 시험 얼마 남지 않았는데
후회없이 공부해서 좋은 성적 좋은 결과를
할 수 있었으면 좋겠습니다!!
감사합니다 열공~~!!!
