전기기사 2020년도 3회차 KEC 기출문제풀이(개정후)

안녕하세요 오늘은 2020년도 3회차 전기설비기술기준 및 판단기준 기출문제풀이 시작하겠습니다
kec로 바뀐 내용들은 문제마다 바뀐 내용에 대해 언급하고 그에 맞게 풀고 나오지 않는 부분은 알려드리겠습니다

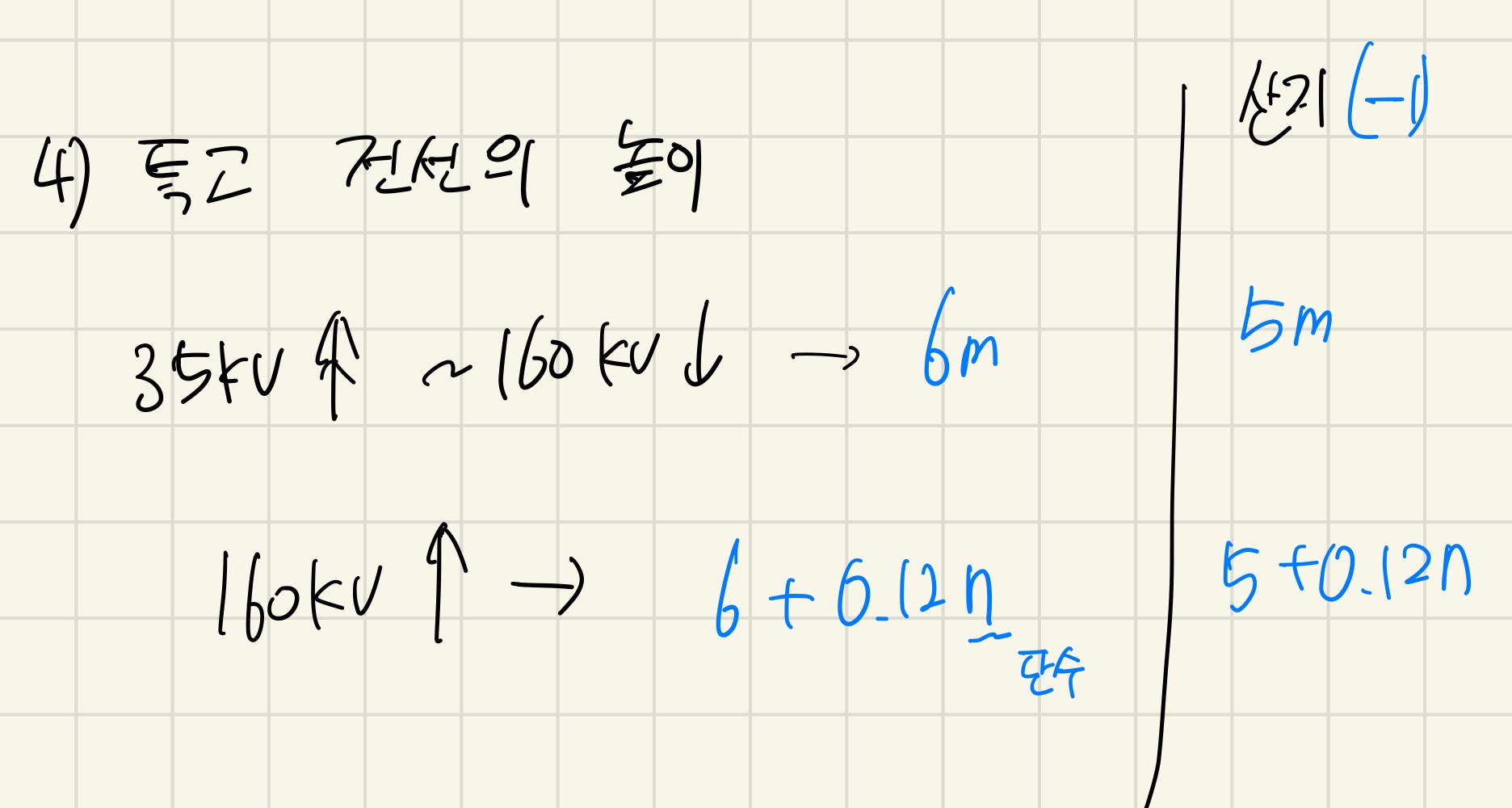

특고압 전선의 높이는 이렇게 나뉩니다
또한 산지일 때는 -1을 해주며 되고
단수 n은 (문제에서 나온전압 - 기준전압) / 10을 하고 절상을 해주시면됩니다

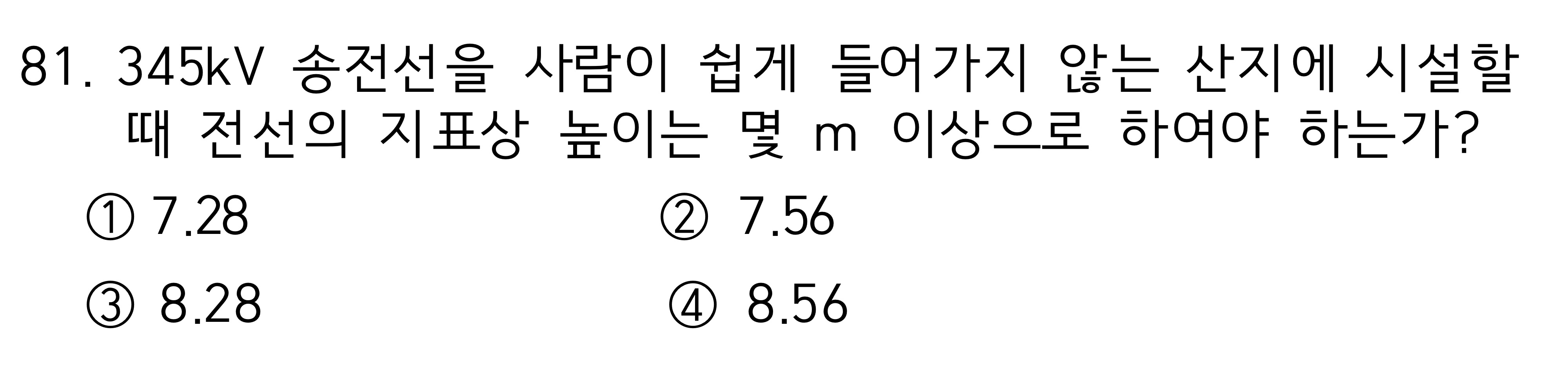

문제에서 나온전압은 345kV이고 기준전압은 160kV초과일때 단수를 적용하기 때문에
(345 - 160) / 10 = 18.5 를 절상(무슨 값이든 소수점에서 올림한다)을 해주면 19입니다
그래서 6 + 0.12 x 19 = 8.28m 가 되고 산지 이므로 -1을 해주어서
7.28m 1번이 정답이 됩니다!!

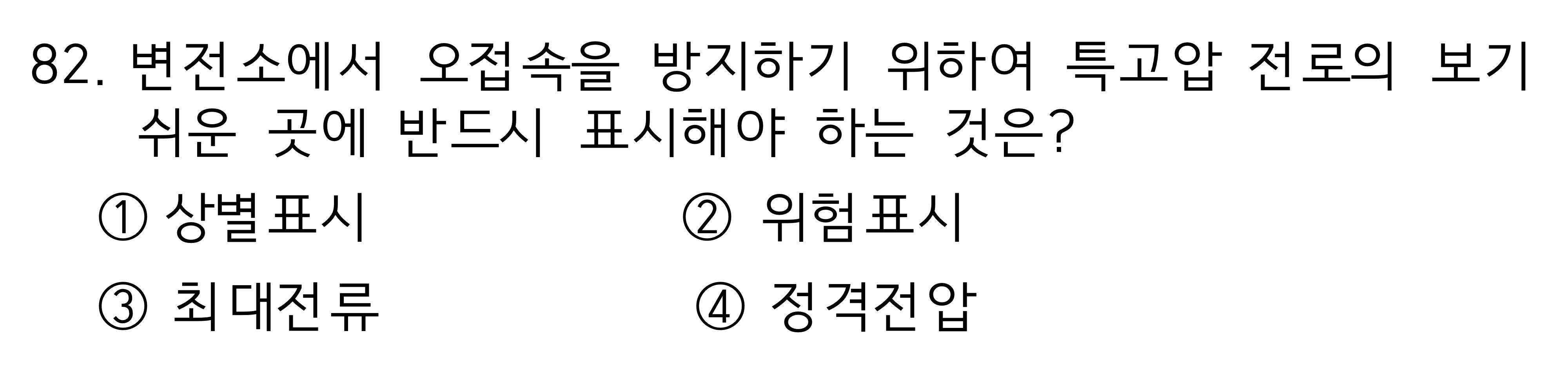

발전소, 변전소 또는 이에 준하는 곳에는 특고압 전로일때 "상별표시"를 해주어야합니다
답은 1번입니다!!!

가공통신선의 높이 또한 첨가통신선일떄 저,고압 과 특고압일때의 높이도 같이 기억해주세요!!
위에서 맞는거는 횡단보도교위에서 3m인거 2번입니다!!!

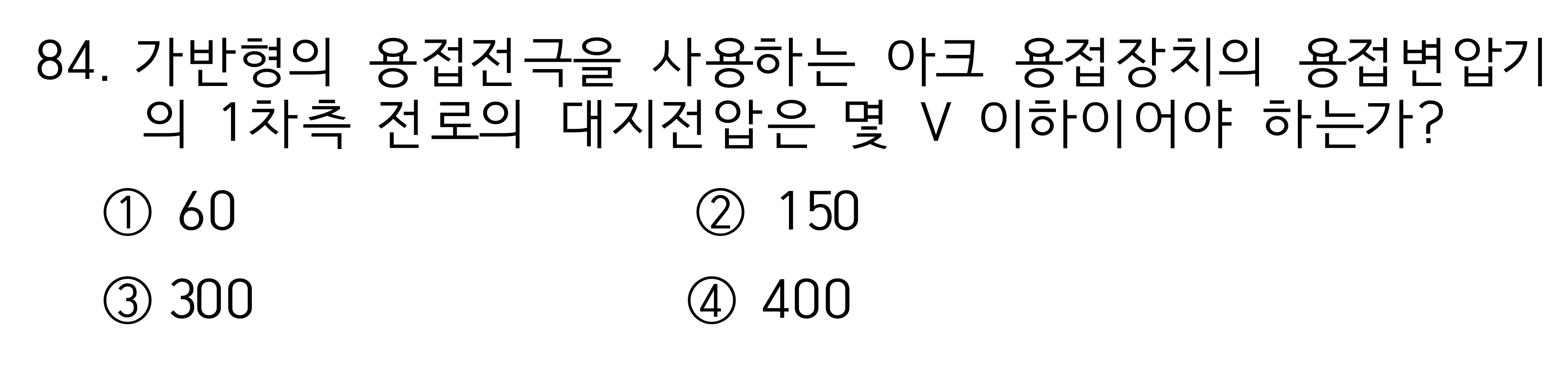

아크용접기를 시설
1. 용접변압기는 절연 변압기여야한다
2. 용접변압기 1차측 전로의 대지전압은 300V이하
3. 용접 변압기의 1차측 전로에는 용접 변압기에 가까운 곳에 쉽게 개폐할 수 있는 개폐기를 시설할 것
이렇게 알아두시고
또한 kec꿀팁인 대지라는 말이 들어가면 답에 3이 들어간다라는 kec꿀팁을 사용하셔도 좋은 문제입니다
어디까지나 꿀팁이고 절대는 아니므로 모르는 문제에서 사용하시면 될것 같습니다!!
답은은 3번 300입니다!!

발열선의 시설
1. 발연선은 80도를 넘지 않도록 시설
2. 발연선에 직접 접속하는 전선은 전기온상선일것
3. 발열선에 직접 접속하는 전선은 손상을 받을 우려가 있을때는 적당한 방호장치를 할것
이문제는 왠만하면 80도가 많이 나오고 다르게 나온다면 틀린것을 찾으라고 나올 수 있는 문제이므로
80도는 암기해주시고 다른 것들은 눈에만 익혀 주시면 될것 같아요!!
답은 3번입니다

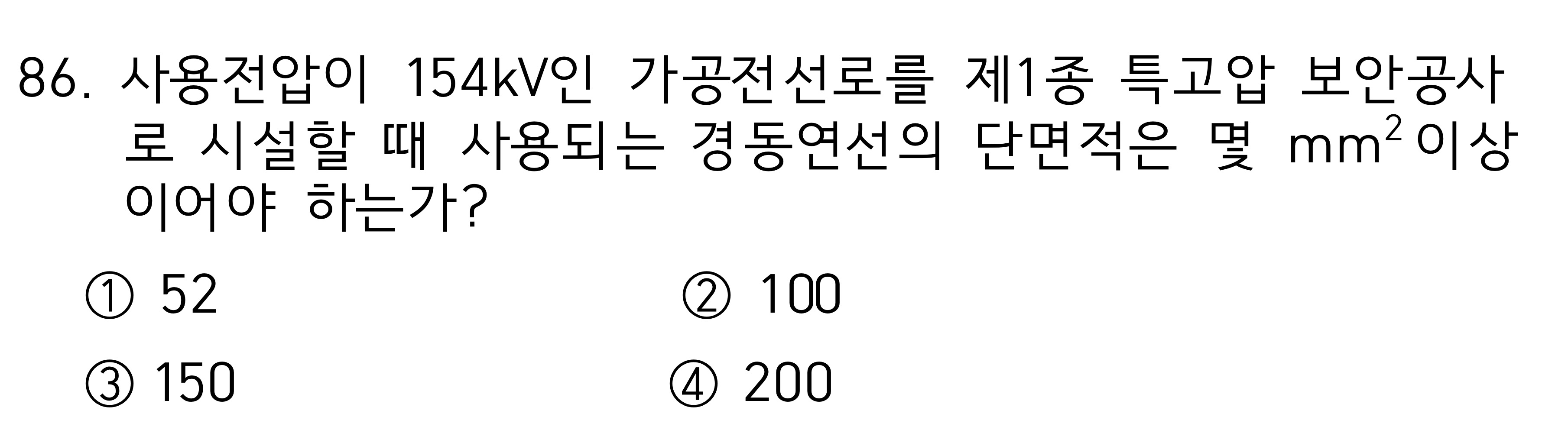

제 1종 특고압 보안공사에서 경동연선의 단면적
100kV미만 50mm제곱
100kV~300kV미만 150mm제곱
300kV이상 200mm제곱
이렇게 입니다!!
또한 이 값들은 시가지 시설시 전선의 굵기에서도 똑같이 응용되므로 잘 알고 계세요!!!
답은 3번입니다!!!

고압용 기계기구의 시설
시가지 4.5m
시가지외 4m
입니다!!은근 잘나오는 문제이므로 잘알고 계세요!!!
문제에서는 시가지이므로 4.5m 2번입니다!!!

발전기, 전동기, 조상기 등은 절연내력 시험을 권선과 대지사이에 10분간 가합니다!!
권선과 대지사이라는 것과 10분을 잘 기억해주세요!!
답은 1번입니다!!

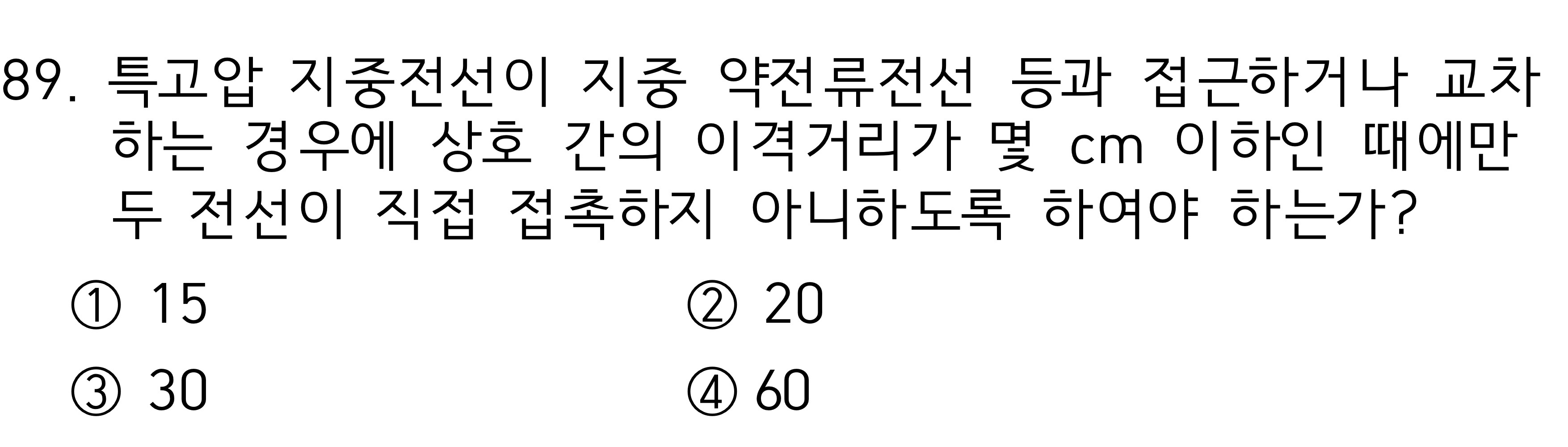

지중전선로에서 상호간의 이격거리는
가공약전류전선 - 저고압 30cm
저고압 - 특고압 30cm
가공약전류전선 - 특고압 60cm
특고압 - 유독성 가스 1m
그림으로 그리게 되면

지중전선에서 이격거리 이므로 그림 잘 기억해주세요!!!
여기선 특고압과 약전류전선 이격거리이므로 60cm
4번이 정답입니다!!

고압 옥내배선의 공사방법은
1. 애자공사
2. 케이블공사
3. 케이블트레이공사
입니다 애케케 애케케 고압 옥내배선 에케케 입니다!!
답은 2번이예요!!

조상설비에서 전력용 커패시터는 15000kVA이상일때 내부고장,과전류,과전압일때 동작하는 장치를 설치해야되고
조상기는 15000kVA이상일때 내부에 고장이 생기면 동작하는 장치를 설치해야합니다
표로 나타내면
전력용커패시터
500kVA~15000kVA
내부고장, 과전류 생기면 동작하는 장치
15000kVA~
내부고장, 과전류 , 과전압 생기면 동작하는장치

조상기
15000kVA~
내부고장 생기면 동작하는 장치

문제에서는 내부고장 과전류 과전압이고 전력용 커패시터 이므로
최소값은 15000kVA입니다
답은 4번입니다!!

저압 접촉전선 시설
400V이하
인장강도 3.44kN
지름 3.2mm
단면적 8mm제곱

400V초과
인장강도 11.2kN
지름 6mm
단면적 28mm제곱
입니다
문제에서는 440이므로 아래에 껄로 써줘야겠죠??!!
답은 3번입니다
2번같은 경우는 400V이하 일때입니다

관등회로의 배선공사

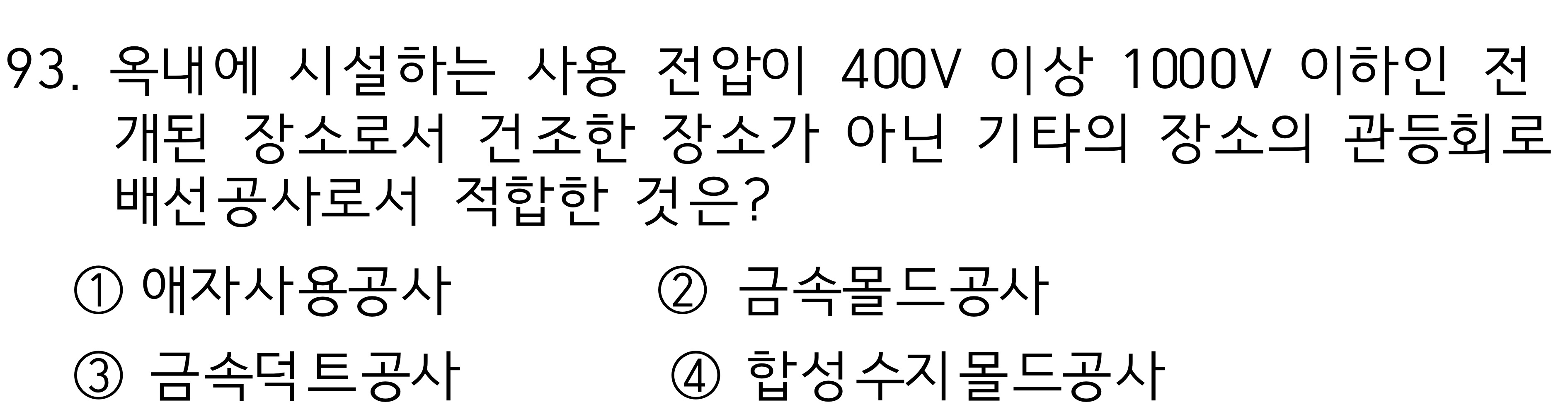

관등회로의 사용전압이 400V~ 1000V이하일 전개된 장소로서
건조한 장소가 아닌 기타의 장소로서 애자공사를 해주어야합니다
답은 1번!!

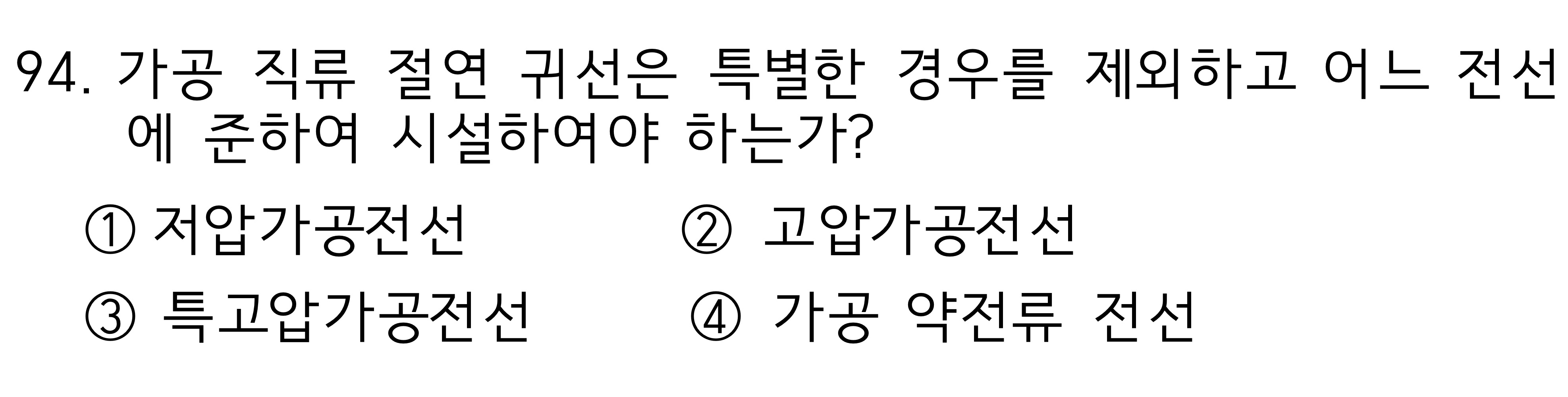

이 문제는 kec개정으로 더 이상 출제되지 않는 문제입니다 넘어가주세요!!

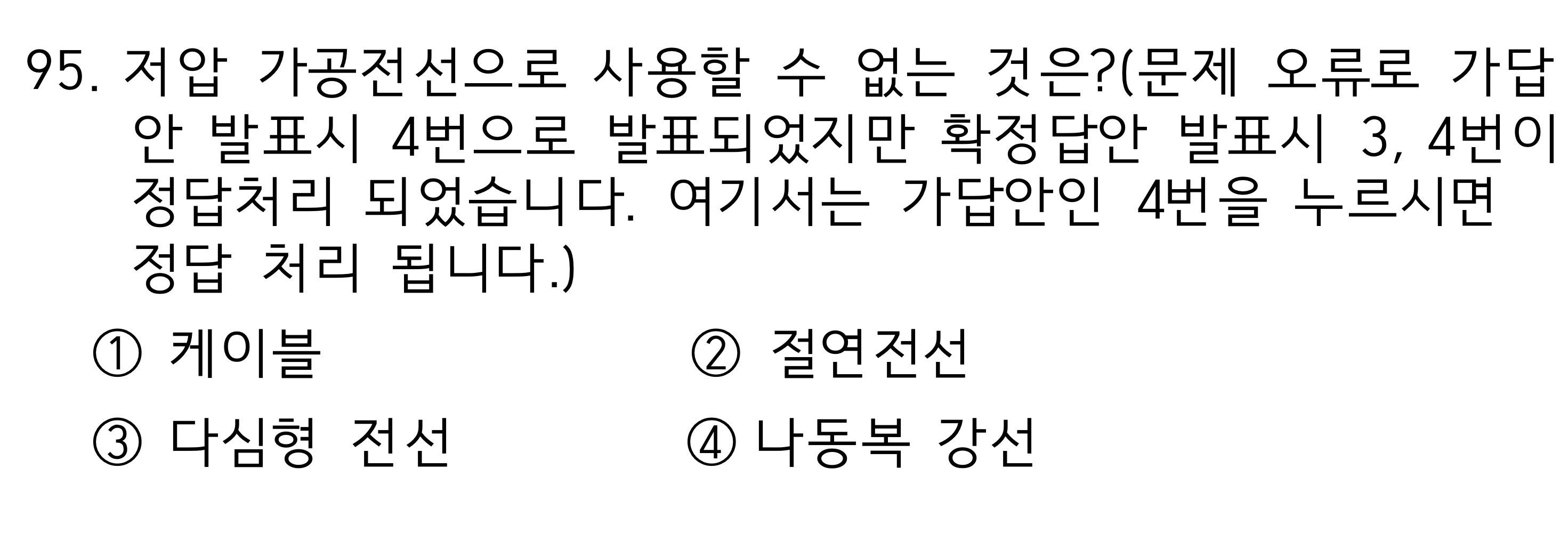

저압 가공전선으로 사용할 수 있는 것은
나전선, 절연전선, 다심형 전선 또는 케이블 입니다
정답은 4번입니다!!
다심형 전선도 이제 포함이라 정답은 4번만 입니다!!!

언제나오나 기다리고 있던 지선 문제입니다
지선의 시설기준
1. 안전율: 2.5이상
2. 인장하중: 4.31kN
3. 2.6mm 연선 3가닥 꼬아서 사용
4. 0.3(30cm)까지 부분에는 내식성이 있는 것 또는 아연도금 처리
5. 도로 횡단하여 시설할 경우 5m
지선 문제는 이렇게 5가지 사항들로 항상 돌아가면서 나오기 때문에
잘 기억해 두셔야합니다!!
정답은 2번 입니다!!!

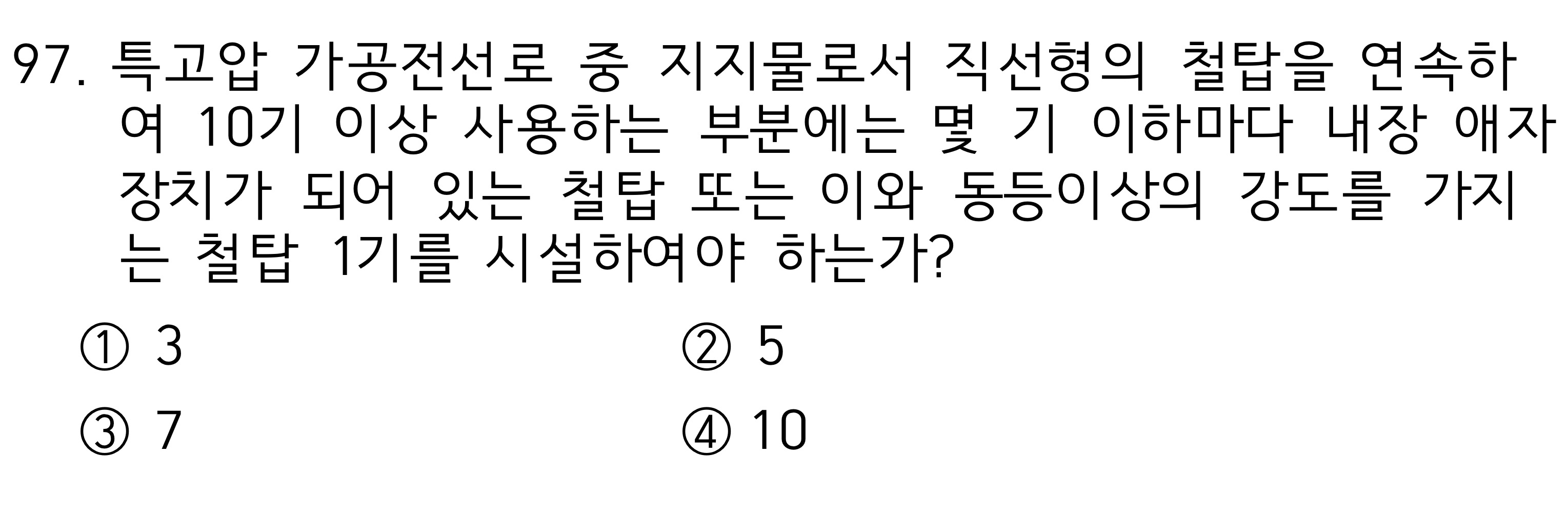

트고압 가공전선로의 내장형 등의 지지물 시설
특고압 가공전선로 중 지지물로서 직선형의 철탑을 연속하여 10기 이상 사용하는 부분에는
10기 이하마다 장력에 견디는 애자장치가 시설 되어 있는 철탑 또는 이와 동등이상의 강도를 가지는
철탑 1기를 시설해야합니다!!
여기서 중요한거는 10기이상에는 10기 이하마다 철탑 1기 시설
입니다 항상 10으로 많이 나옵니다!!정답은 4번입니다!!

접지도체
접지도체는 지하 0.75m부터 지표상 2m까지 부분은
합성수지관으로 덮어야합니다!!!
정답은 4번입니다!!!

저압에서 전선의 굵기 입니다!! 400V미만에선 나선일때 3.2mm
1번입니다!!!

정답은 2번 케이블 공사입니다!!
이 문제는 전기저항 값 3옴을 많이 물어보는 문젠데 역으로 낸 문제입니다!!
지문 같은 사항엔 케이블공사!!답을 외워주시면 되는 문제입니다!!




오늘도 기출문제 푸느라 고생 하셨습니다 2020년도 부터는 슬슬 kec개정을하려고 문제들이
개정전 문제들은 많이 안보여요 이런식으로 나온다라는 것을 잘 알아두시고
좋은 결과 맞을 수 있으면 좋겠습니다!!
좋은 성적 거둬서 좋은 날만 있으면 좋겠습니다
다들 고생하셨습니다!!
