전기산업기사 2016년도 1회차 KEC 기출문제풀이(개정후)

안녕하세요!!오늘은 16년도 1회차 전기설비기술기준 및 판단기준 전기산업기사를 풀어볼께요!!
kec로 변경된 내용은 문제마다 알려드릴께요!!

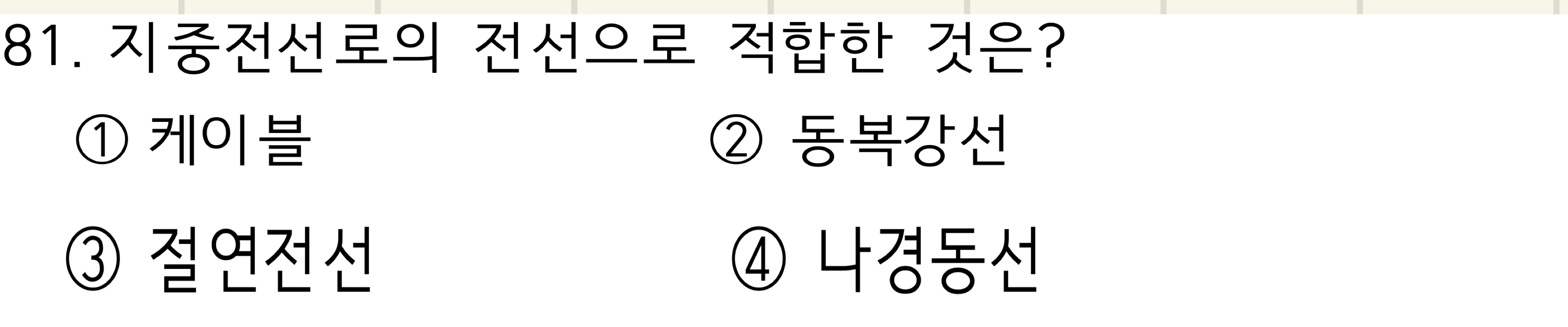

지중전선로는 전선에 케이블을 사용해야합니다!!
또한 지중전선에서 많이 나오는 문제는
1. 지중전선의 종류
직접매설실, 관로식, 암거식

2. 매설깊이
압력을 받을 우려가 있을때 : 1.0m
압력을 받을 우려가 없을때: 0.6m

3. 지중함의 크기
1m 세제곱
이 많이 나오니 케이블 사용 뿐만아니라 밑에 3개도 더 외워주세요!!
여기 문제에서 답은 1번입니다!!

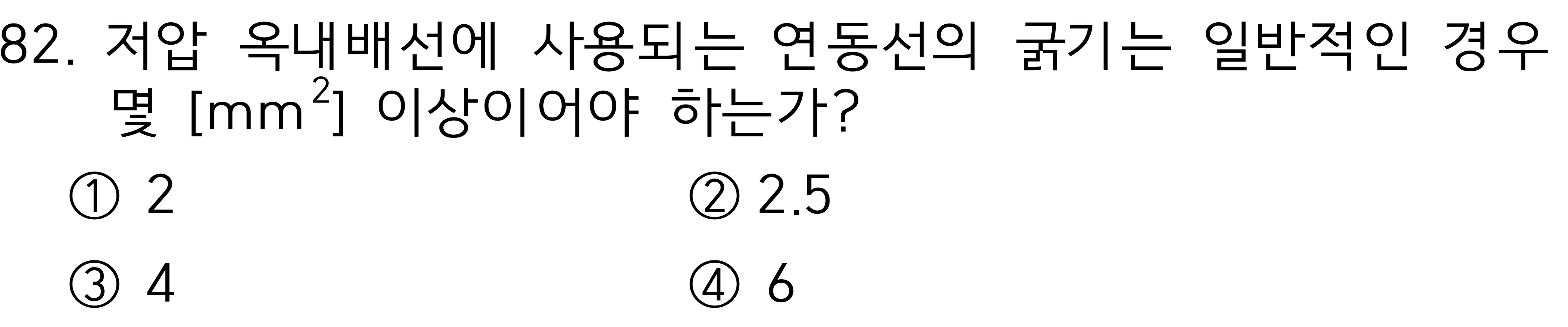

저압 옥내배선에서 사용되는 연동선의 굵기는
일반적인경우 2.5mm제곱~ 10mm제곱까지 입니다!!
또한 알루미늄을 사용하면 16mm제곱까지 할수 있다는 것도 알아두시고
이 문제에서는 몇 이상이여야 하는 걸 물어봤으므로 2.5mm제곱 2번입니다!!
만약 최대값을 물어보면 10mm제곱이고 알루미늄일땐 16mm입니다!!

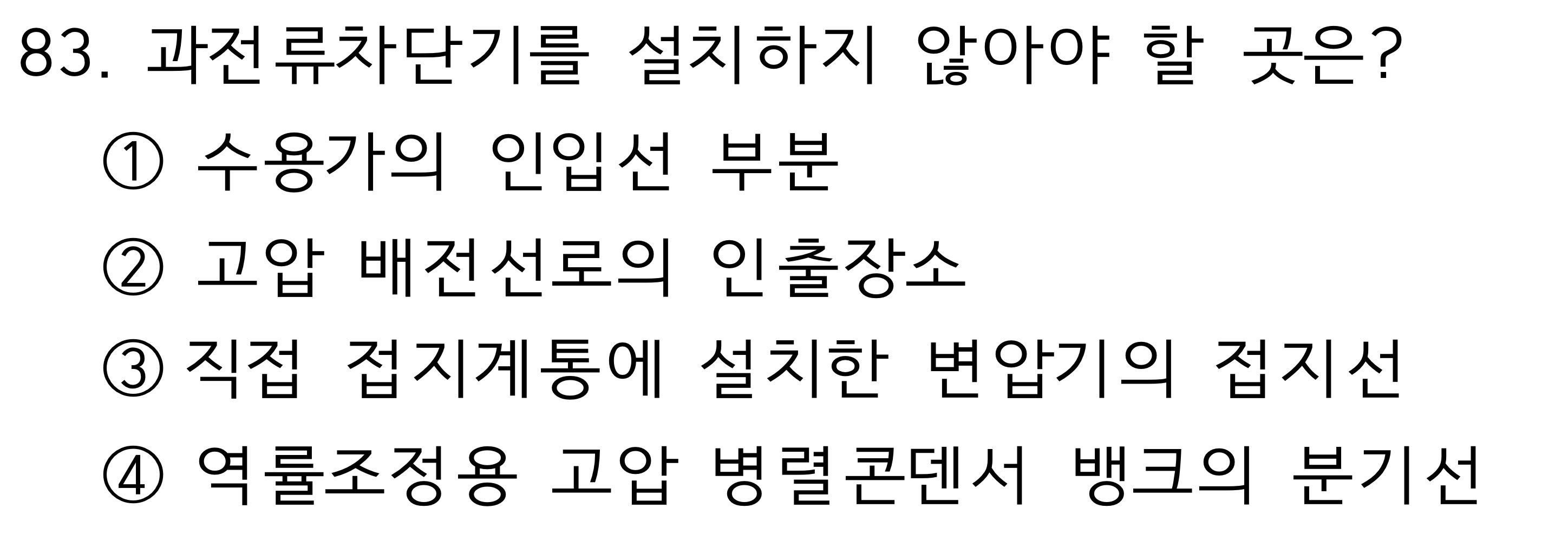

과전류차단기의 시설하지 않아야할 부분
1. 접지도체
2. 다선식 전로의 중성선
3. 전로의 일부에 접지공사를 한 저압 가공전선로의 접지 측 전선
즉 접지나 중성선에는 과전류 차단기를 시설해야지 않아야합니다!
이게 애매하게 외우게 되면 시설해야하는 부분이 접지선인지
시설 안해야하는게 접지선인지 헷갈리게되요!!
접지선에는 전류가 원래 크니까
과전류차단기가 자꾸 차단하겠죠??!!그래서 시설하지 않는다!!
이렇게 간단하게 외우고 넘어가주세요!!
답은 3번입니다!!!

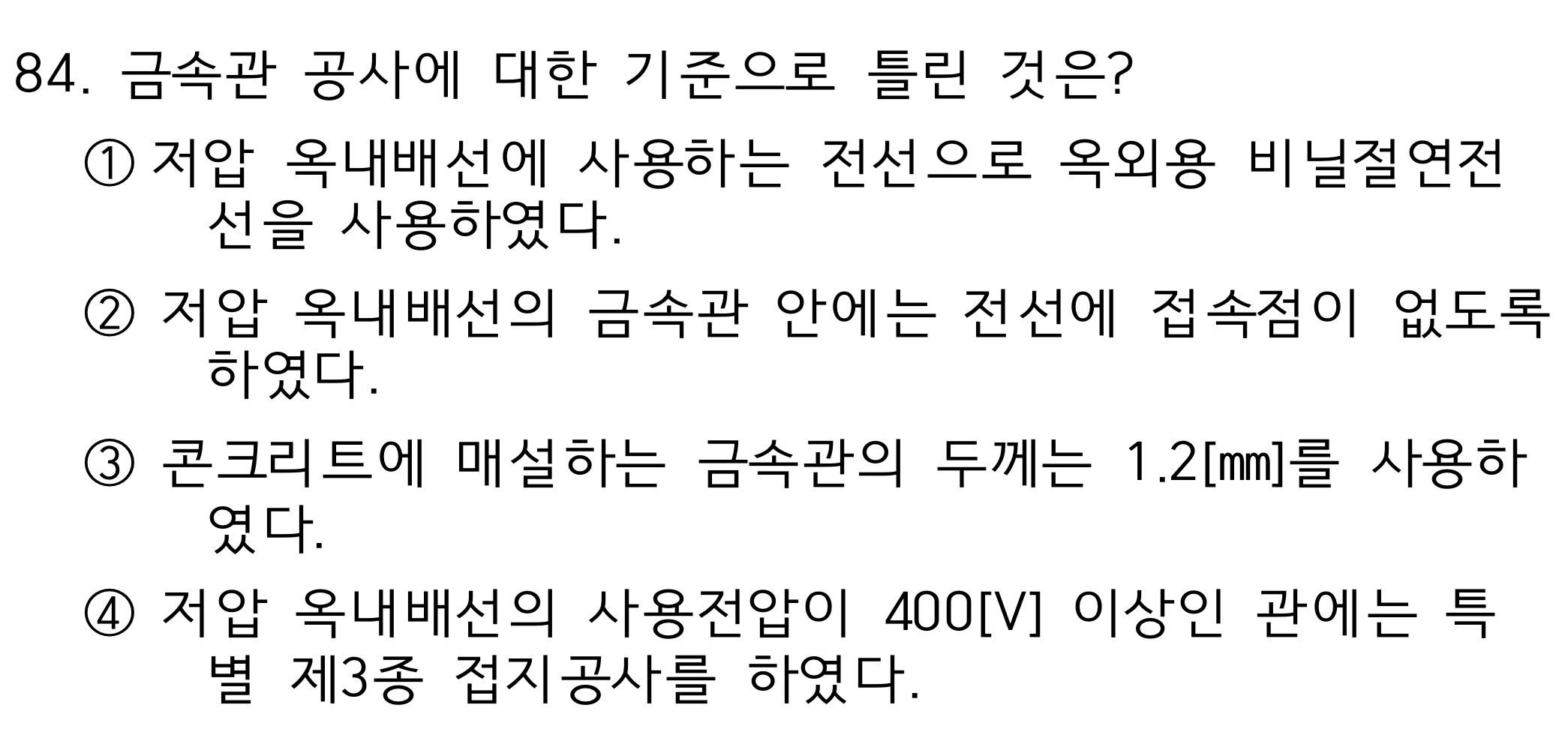

금속관 공사의 사항들
1. 지지점간 거리 2m
2. 옥외용 비닐전선 사용불가
3. 금속관 안에 전선에 접속접이 없어야한다
4. 금속관의 두께
1)콘크리트 매설시 1.2mm
2)콘크리트 매설X 1mm
또한 전선의 굴기는 2.5mm~10mm입니다!!
왠만한 공사들 굵기는 다 이렇다고 보시면 됩니다!!
답은 1번입니다!!옥외용 비닐전선은 사용하면 안됩니다!!
이거도 공사들 다 거의 동일하다고 보시면됩니다!!

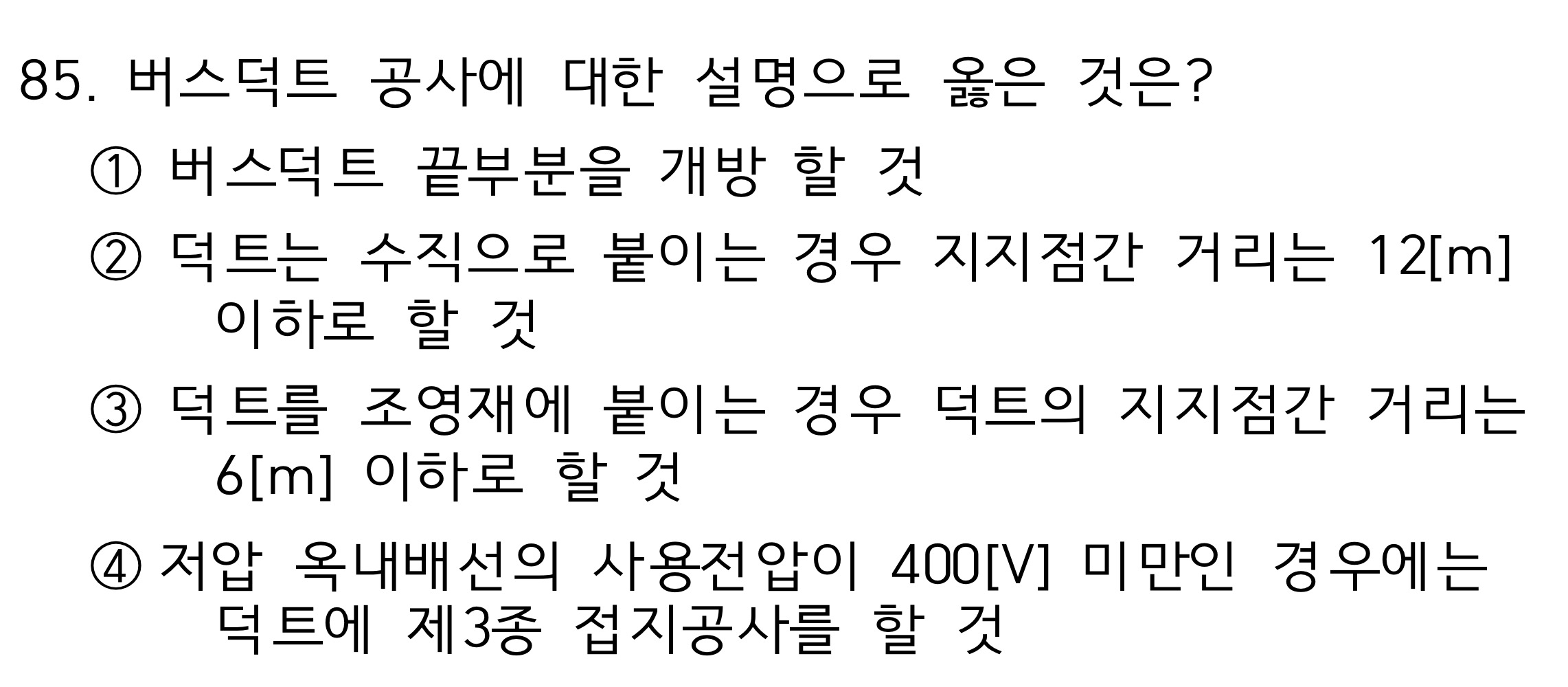

버스덕트 공사 사항들
1. 덕트의 끝부분은 막을것
2. 지지점간거리는 3m(수직 6m)
이정도만 알고 계시면 될꺼같아요!!
정답은 4번입니다!!
다른거는 다 틀렸죠!!

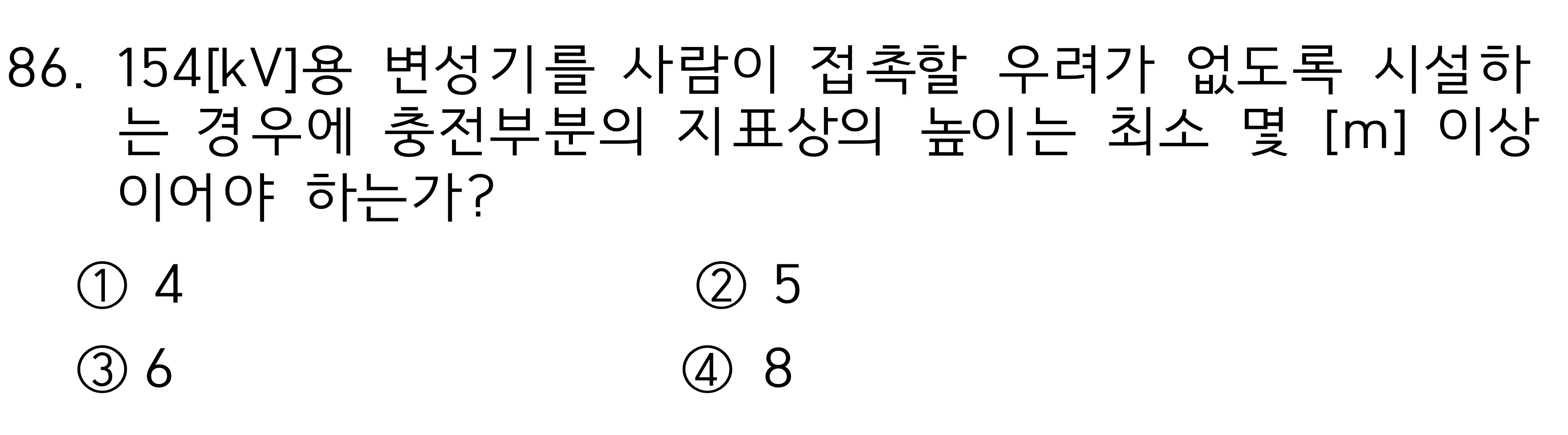

울타리 담 등의 높이와 울타리 담등으로 부터 충전부분까지의 거리의 합계
35kV이하 5m
35kV~160kV 6m
160kV~ 6 + 0.12n
입니다!! 여기서 n은 단수라는 것인데
(문제에서 나온전압 - 기준전압) / 10 에서 나온 값을 절상(무조건 올림)을 넣어주면됩니다!!!
기준전압은 이공식에선 160kV가 됩니다!!
하지만 이 문제에서는 154kV로 160kV보다 작은 값이 므로
이문제의 답은 6m입니다!! 제가 쓴대로 울타리 담등의 높이와 울타리 담등으로부터 충전부분까지의 거리의 합계라고 나올 수 도있고
이런식으로 다른 표현인것 처럼 나오지만 똑같은 문제입니다!!
헷갈리지 말아주세요!!
답은 3번입니다

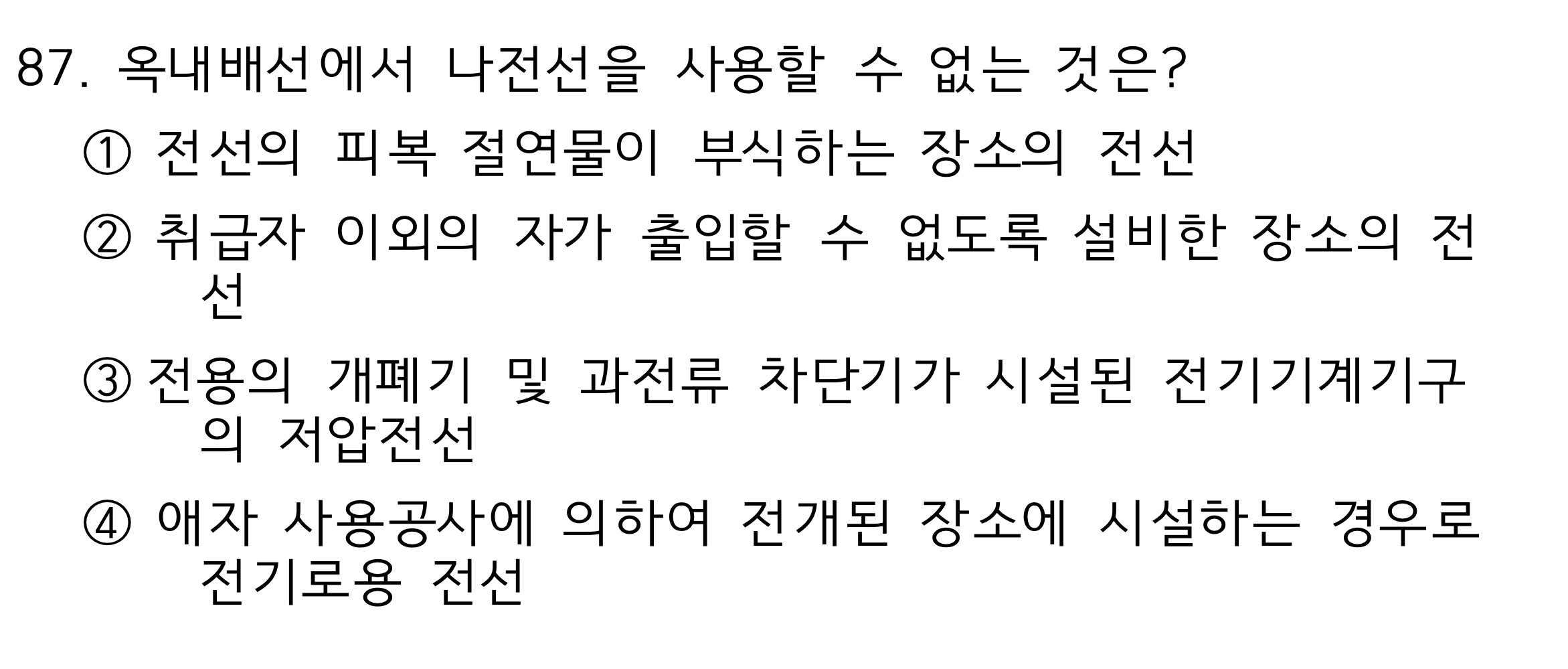

옥내배선에서 나전선을 사용할 수 있는것
1. 버스덕트공사 , 라이팅 공사
2. 부식장소
3. 접촉전선
4. 전기로(용광로)
이 4개 입니다!!잘 암기해주세요!!은근 많이 나와요 ㅎㅎ
문제에서 2번 같은 경우에는 취급자 이외에 아무도 못온다라고 했으니 저것도 가능합니다!!
저렇게 딱봐도 될것 같은거 외에는 제가 작성한 이 4개가 있습니다!!
여기서 정답은 3번입니다!!

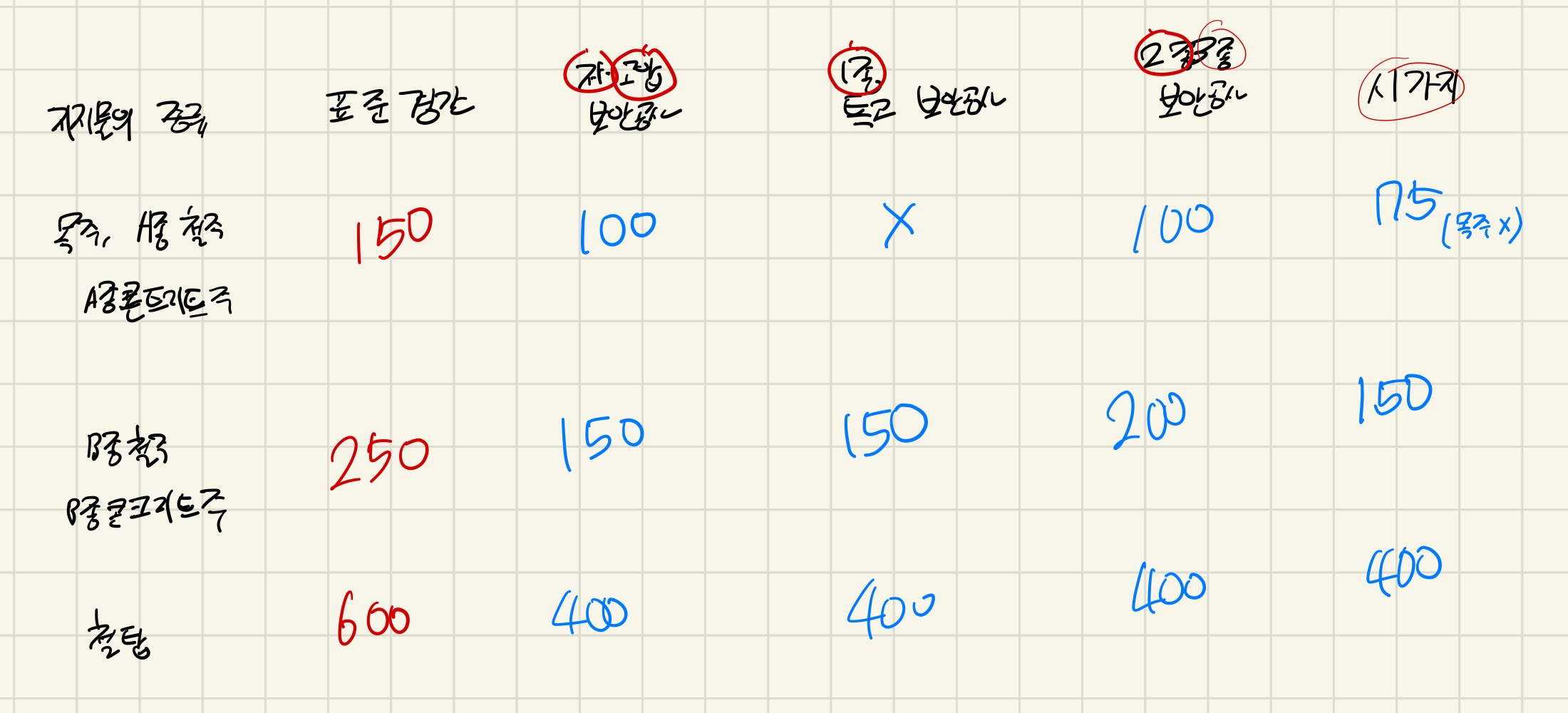

경간은 문제에 나온김에 이값들 잘 알아주세요!!!
또한

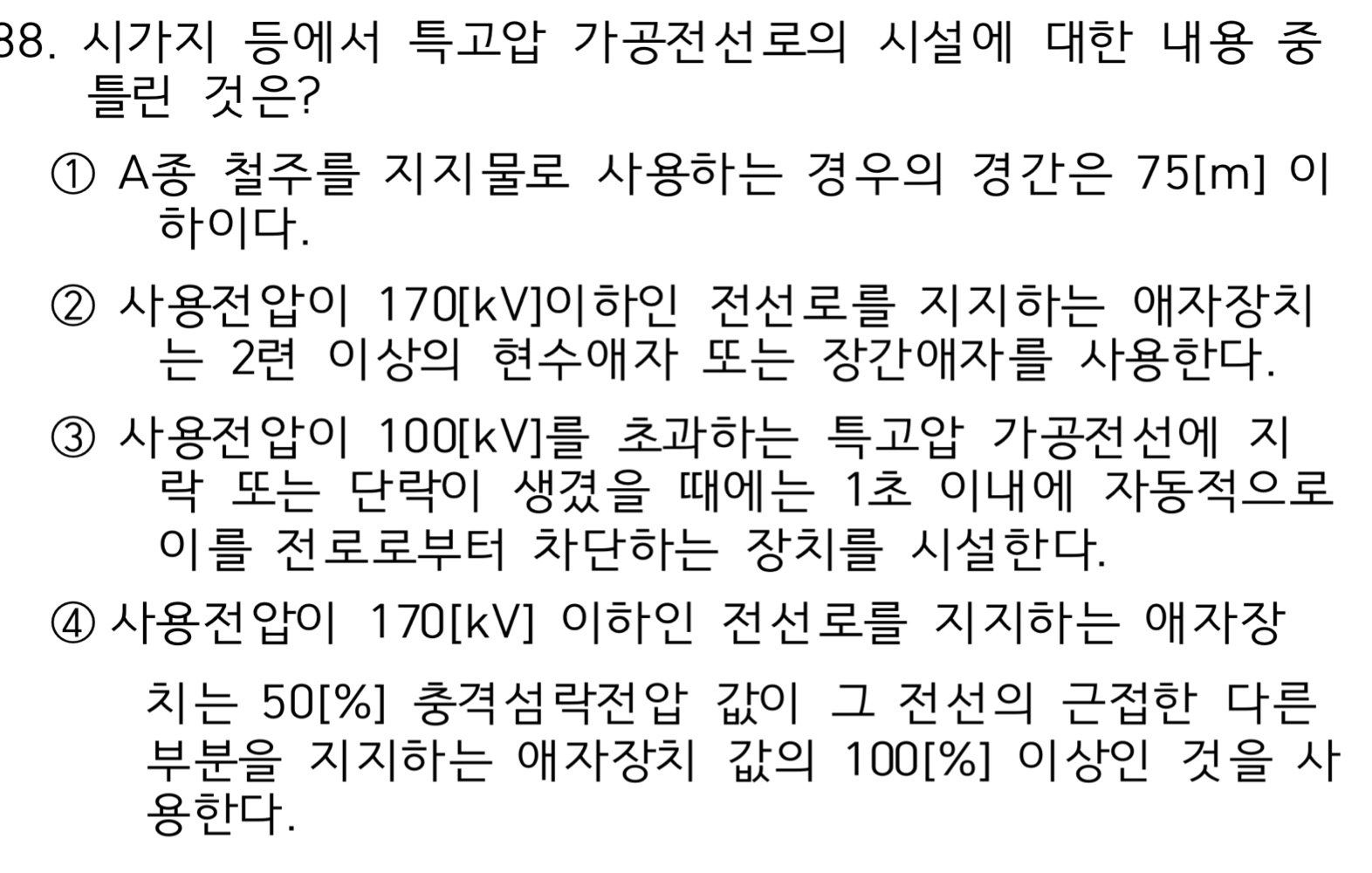

시가지 등에서 특고압 가공전선로를 시설할때
사용전압 170kV이하인 전선로를 지지하는 애자장치는 50% 충격섬락전압 값이 그 전선의 근접한 다른 부분을 지지하는 애자장치 값의 110%(사용전압 130kV초과시 105%)이상인 것을 사용!
시가지 시설시에 170kV이하면 내꺼의 50%값이 다른곳의 110%(130kV이상이면 105%)이런식으로 문제에서 중요한 숫자들을 잘 확인해서 대충 외워주세요!!
또한 문제에서 보기 3번에서 1초이내에 자동적으로 차단하는장치 이것도 자주 나오니까 한번 슥 읽어주세요!!
답은 4번입니다!!!

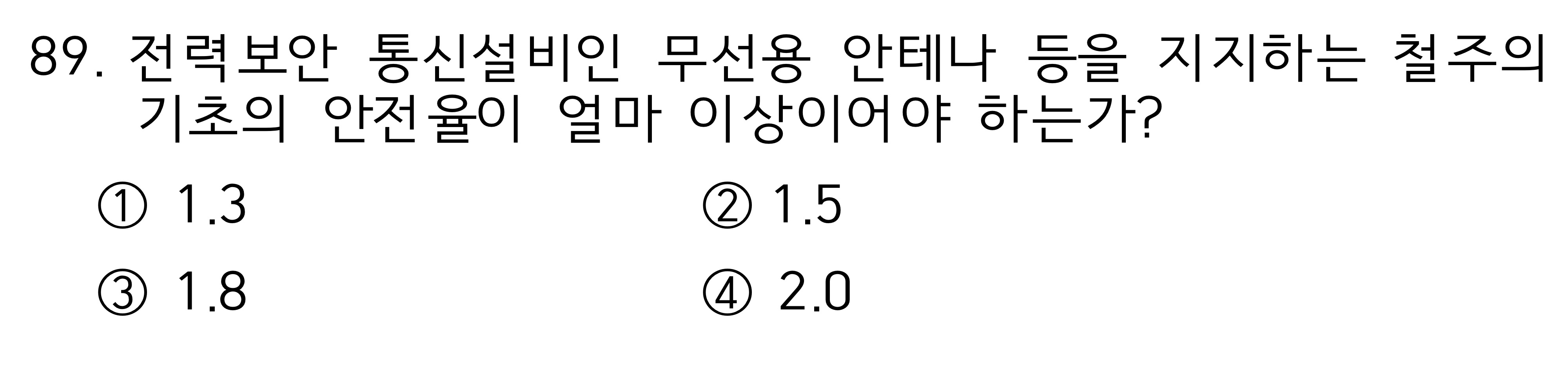

전력보안 통신설비 무선용 안테나 기초의 안전율 1.5이상
답은 2번입니다!!

이 문제는 kec개정으로 인해 더 이상 출제되지 않는 문제입니다!!넘어가주세요

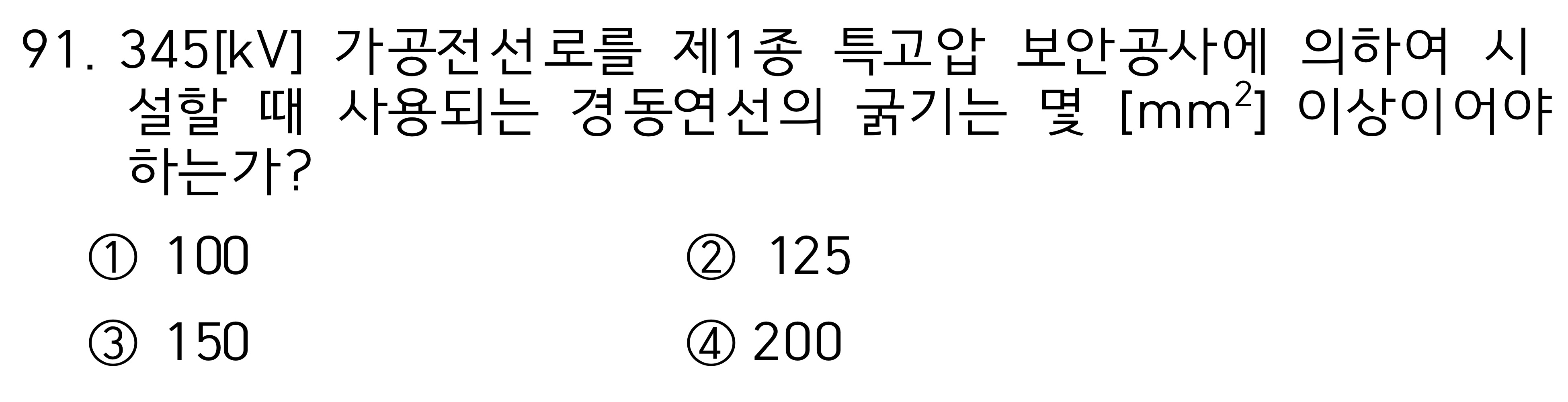

특고압 보안공사에 의하여 시설할 때 경동연선의 굵기
100kV이하 55mm제곱
100kV~300kV 150mm제곱
300kV~ 200mm제곱
이렇게 입니다!! 너무 외우기 어려운 값은 아니니 외워주세요!!
또한 kec개정으로 55mm였던 값들이 50mm으로 바뀐게 굉장히 많은데
얼마안되는 살아남은 100kV이하시 55mm입니다!!참고하시고 넘어가주세요!!
문제에서 345kV이므로 답은 4번입니다

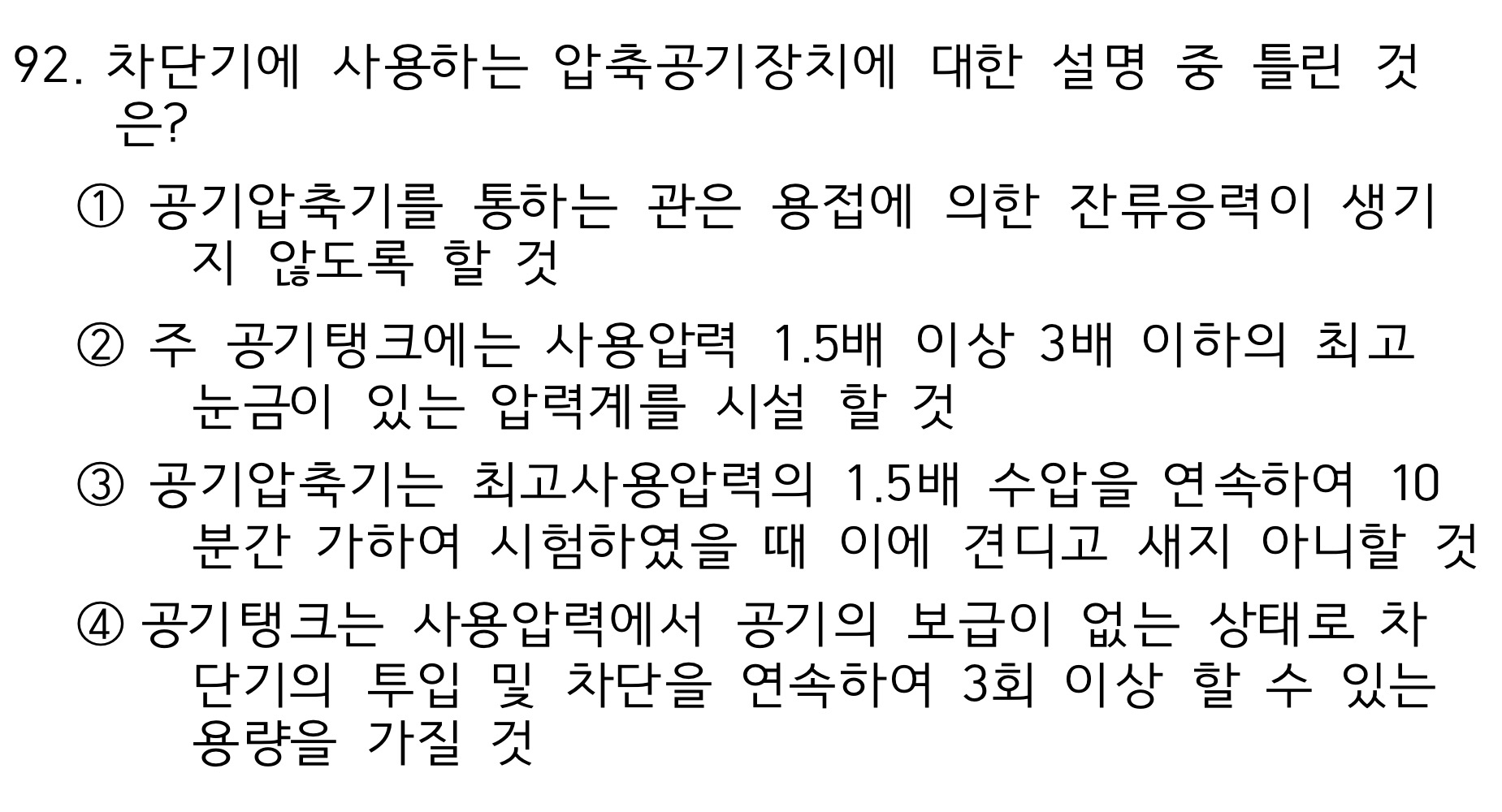

압축공기장치
1. 공기압축기를 통하는 관은 잔류응력이 생기면 안된다
2. 사용압력은 1.5배~3배 최고 눈금이 있는 압력계사용
3. 수압, 유압 1.5배에서 10분 기압 1.25배 10분
4. 사용압력에서 공기의 보급이 없는 상태로 투입 및 차단을 연속하여 1회 이상 할 수 있는 용량을 가질것
공기장치는 이정도만 알고 계시면 될 것같아요!!
답은 4번입니다 3회가 아니라 1회입니다!!

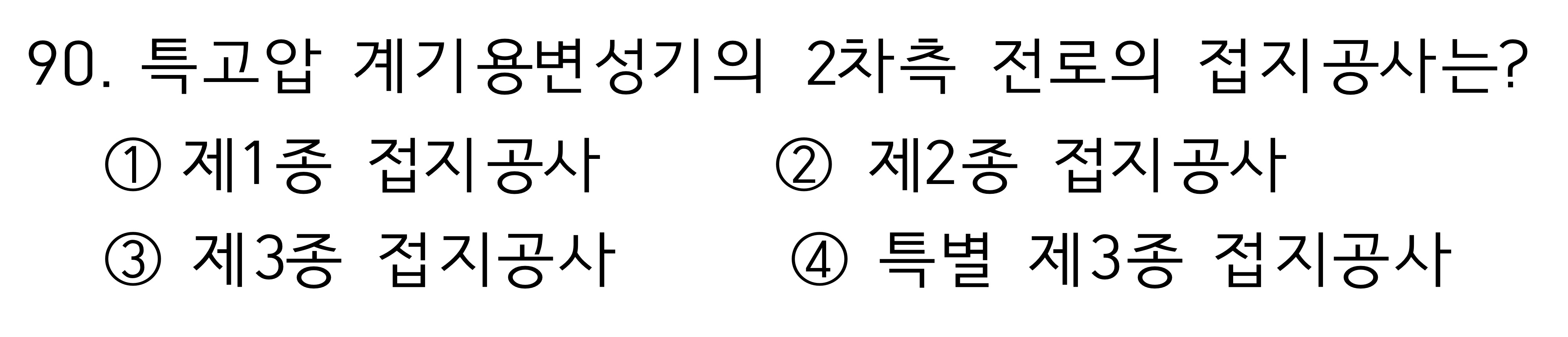

이 문제는 kec개정으로 인해 더 이상 출제되지 않는 문제입니다!!넘어가주세요!!

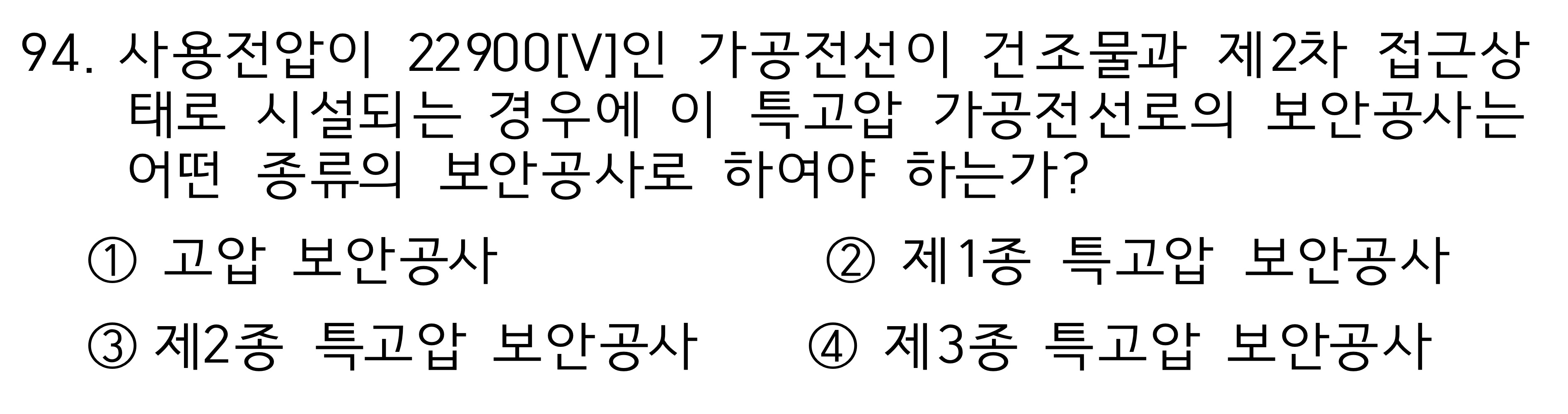

제 1종 특고압 보안공사 : 35kV초과 2차 접근상태(3m이내로 접근한 상태)
제 2종 특고압 보안공사 : 35kV이하 2차 접근상태
제 3종 특고압 보안공사 : 1차 접근상태(3m보다 덜 접근한 상태)
문제에서는 22.9kV이고 2차 접근상태이므로 제 2종 특고압보안공사
답은 3번입니다!!

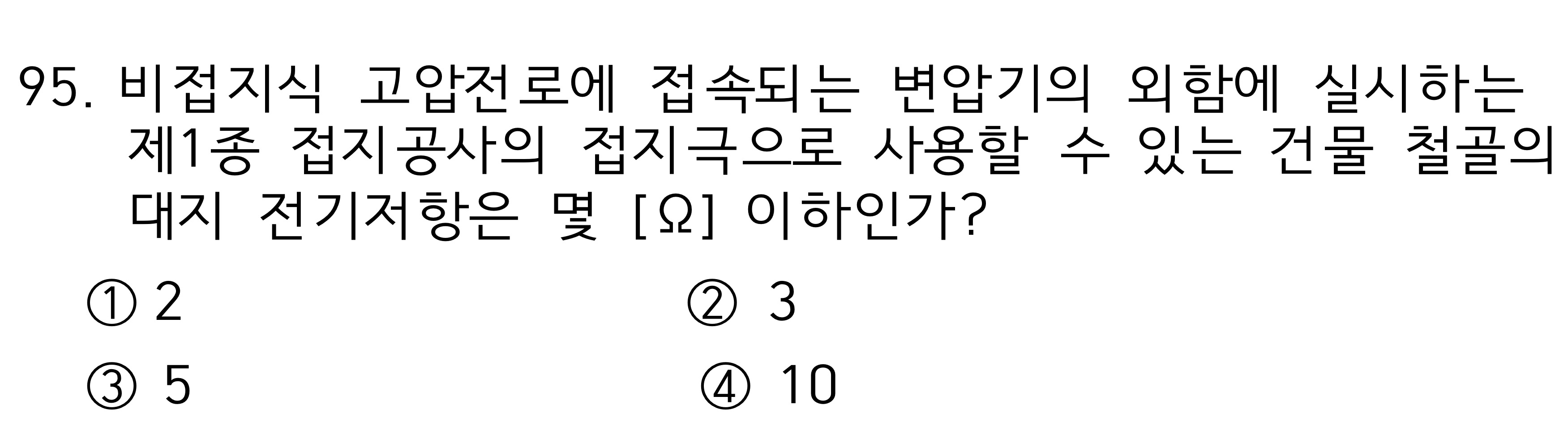

접지공사의 접지극으로 사용할 수 있는 조건
금속제 수도관로 : 대지와의 전기저항 값이 3옴 이하
건물의 철골 : 대지와의 전기저항 값이 2옴이하
이 문제에서는 건물의 철골이므로 대지 전기저항 값이 2옴 이하입니다!!
이거 많이 헷갈려서 아는데 틀릴수도 있으니 잘 확인하고 넘어가주세요!!!
답은 1번입니다!!

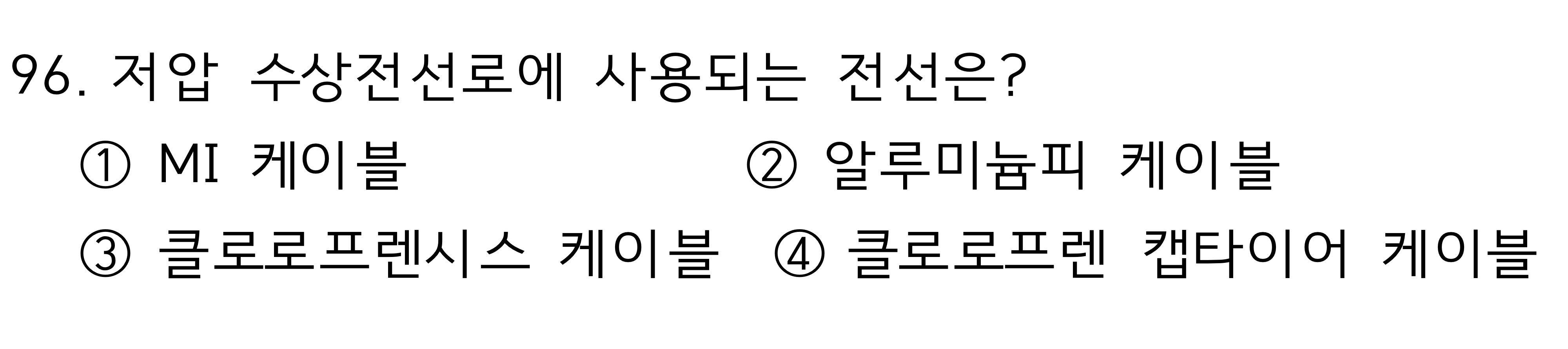

수장전선로
사용전선
저압: 클로로프렌 캡타이어 케이블
고압: 캡타이어 케이블
문제에서 저압 수상전선로 이므로 답은 4번 클로로프렌 캡타이어 케이블입니다!!

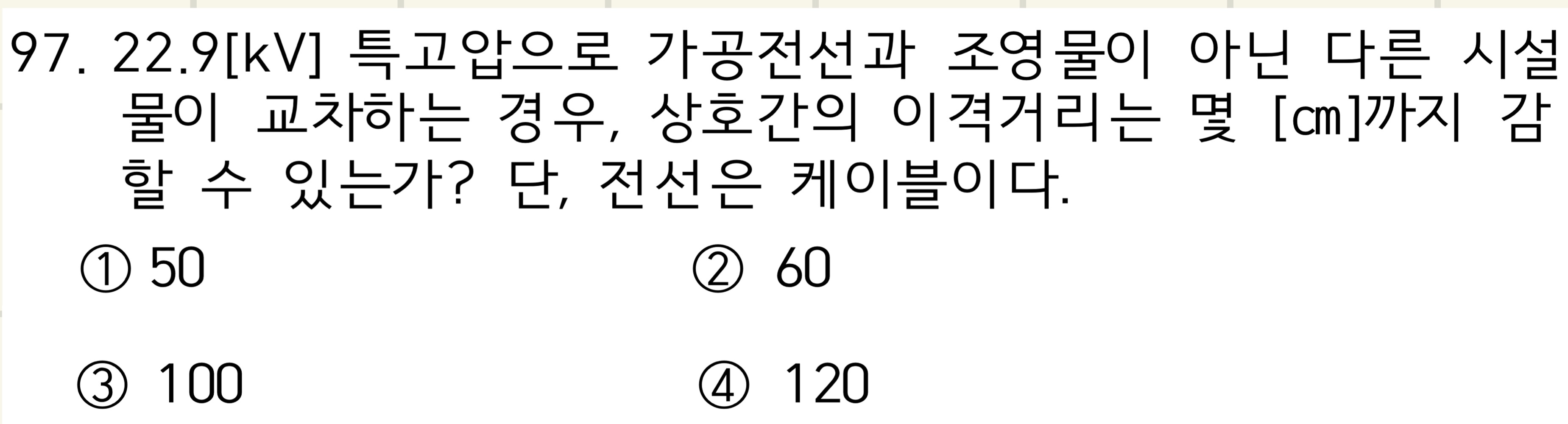

22.9kV 상호간의 교차하는 경우
케이블 0.5m
절연전선 1.5m
나전선 2.0m
입니다!!
문제에선 케이블이라고 하였으니 답은 1번 50cm입니다!!

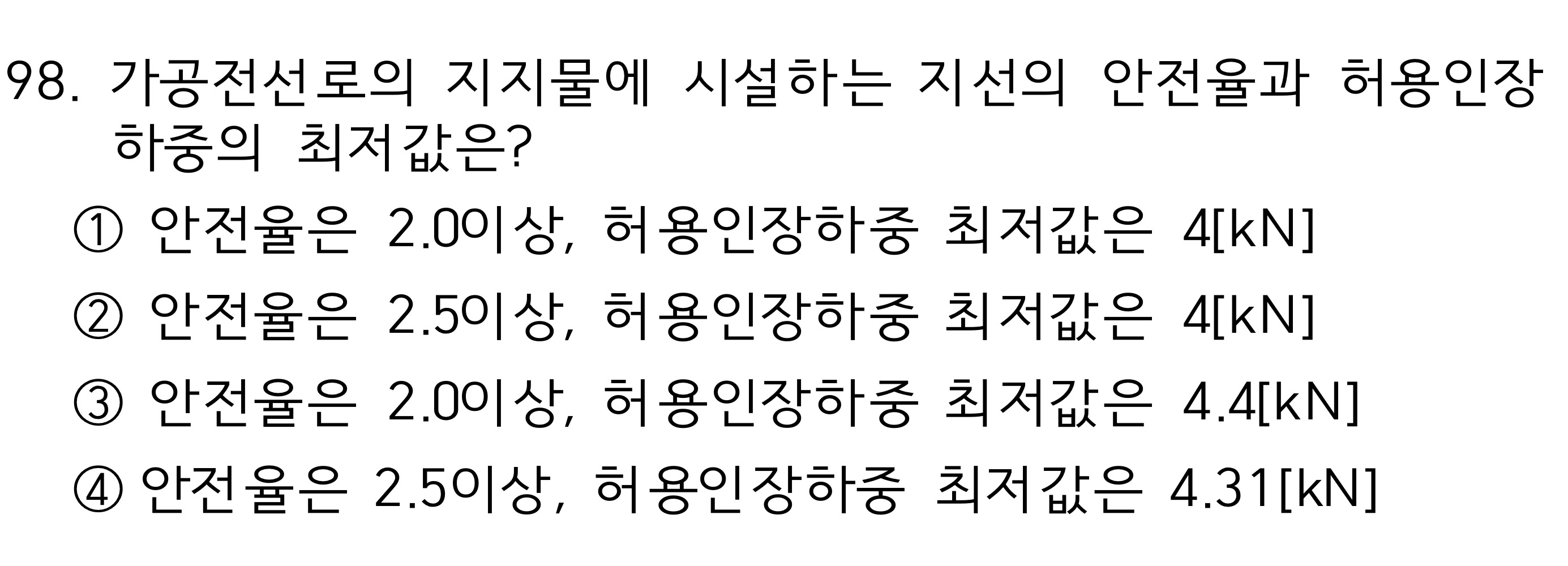

지선의 사항들
1. 안전율 : 2.5이상
2. 인장하중 : 4.31kN
3. 0.3m까지 아연도금 처리
4. 도로횡단시 높이 5m
5. 2.6mm연선을 3가닥 꼬아서 사용
이렇게 5가지 지선의 정보들
많이 나오니 꼭 외워주세요!!!
답은 4번입니다!!!

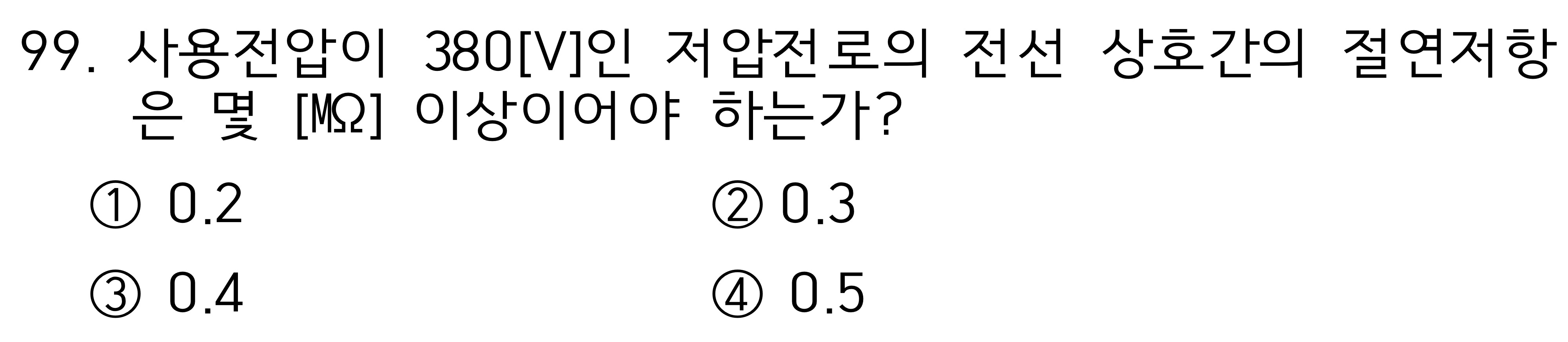

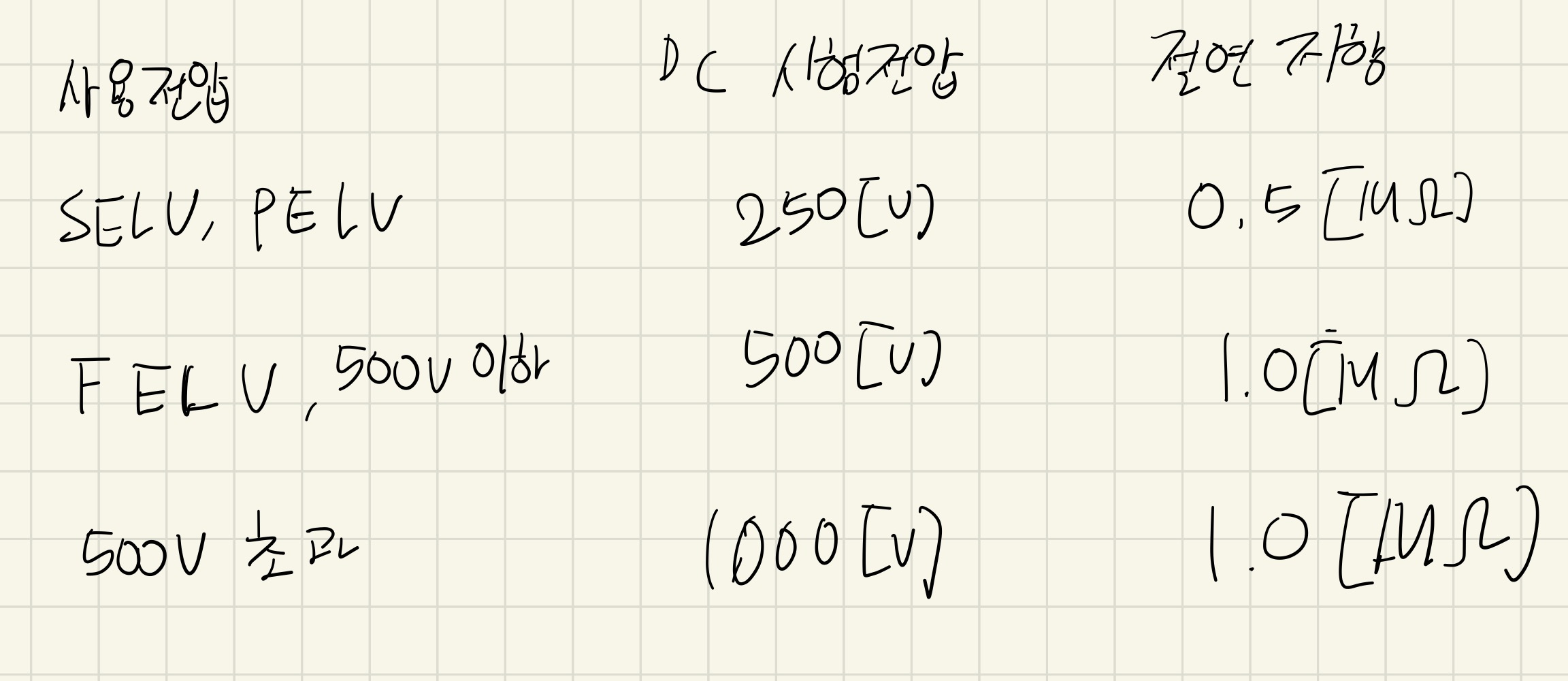

이 문제가 kec로 변경되어서 이런식으로 사용전압 저 영어들로 dc시험전압이나 절연저항을 묻거나 그런식으로 나올 껍니다!!
이 표를 잘 외워주세요!!!

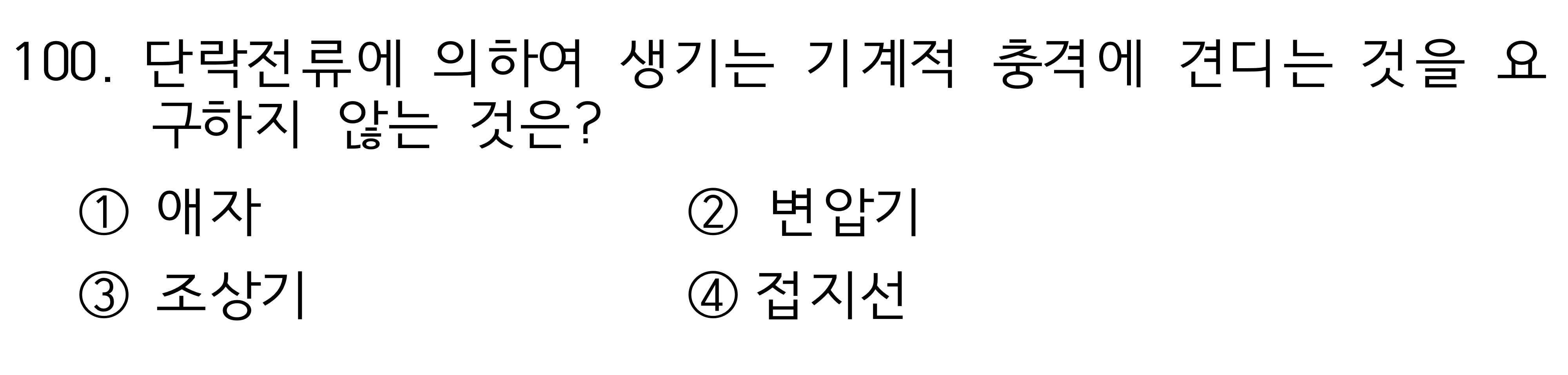

발전기, 변압기, 조상기 , 모선, 애자 또는 이를 지지하는 애자는 단락전류에 의하여 생긴 기계적 충격에 견디는 것이여야합니다
발전기,변압기,조상기,모선, 애자 봐주시고 "단락전류"에 의하여여 생긴 기계적 충격이라는 것도 알아주세요!!
답은 4번입니다!!접지선은 아닙니다!!





오늘도 문제 푸시느라 고생 하셨습니다 ㅠㅠ
제대로 기출 문제에서 나온 내용들은 또 나올 확률이 높기에 확실하게
알고 가셔야합니다!!
kec는 기출 많이 푸는게 최고입니다 ㅠㅠ
전기기사, 전기산업기사, 전기공사기사 kec문제들 다 봐주세요!!!
오늘 본것들 제대로 외워졌는지 확인하는 시험을 밑에다 바로 올릴께요!!!!
