전기산업기사 2016년도 3회차 KEC 기출문제풀이(개정후)

2016년도 3회차 전기산업기사 전기설비기술기준 및 판단기준 문제 풀이하겠습니다!!
kec개정으오 인해 바뀌거나 삭제된 내용은 문제 마다 적용할께요!!
또한 문제의 순서는 cbt기출문제에 기준에 따라 적용하겠습니다!!



81번)옥내배선의 사용전압의 사용전압이 400V초과인 경우 금속관 공사의 기술기준으로 옳은 것은?

금속관공사의 사항들
1. 지지점간거리: 2m
2. 옥외용 비닐전선 사용금지
3. 관의두께
콘크리트에 매설: 1.2mm이상
콘크리트에 매설x: 1mm이상
4. 접속부분의 나사는 5턱 이상으로 사용
금속관공사에서는 이정도만 알고 계셔도 왠만한 문제들은 맞추실꺼예요!!
정답은 1번입니다!!!




82번)폭발성 또는 연소성의 가스가 침입할 우려가 있는 지중함에 그 크기가 몇 m세제곱 이상의 것은 통풍장치 기타 가스를 방산시키기 위한 적당한 장치를 시설해야하는가?

이문제는 지중전선로의 문제인데 지중전선로에서 중요한 부분들을 짚고 넘어가겠습니다!
지중전선로 사항들
1. 지중전선의 종류
직접매설식, 암거식, 관로식
2. 뭍는깊이
압력을 받을 우려가 있을 때: 1.0m
압력을 받을 우려가 없을 때: 0.6m
3. 지중함의 크기
1m세제곱 이상의 것
이정도만 알고 계시면 될것 같아요!!
이문제에서는 지중함의 크기는 몇 m세제곱이냐를 물어보았으니
답은 1m세제곱 2번입니다!!



83번)차량, 기타 중량물의 압력을 받을 우려가 없는 장소에 지중전선로를 직접 매설식에 의하여 매설하는 경우에는 매설깊이를 몇cm이상으로 하여야하는가?

바로전에 82번에서 알려드린 지중전선에서 사항들에 나와있는 것입니다!!
한회차에 2번이나 나올정도로 중요하다는 거겠죠??!!
위에있는 것을 따르면 압력을 받을 우려가 없는 장소이므로 0.6m(60cm) 2번입니다!!



84번)전력용 커패시터의 용량 15,000kVA 이상은 자동적으로 전로로부터 차단하는 장치가 필요하다. 자동적으로 전로로부터 차단하는 장치가 필요한 사유로 틀린 것은?

전력용 커패시터, 분로리액터
500kVA~15000kVA
내부고장, 과전류 가 생긴경우 동작하는 자동차단장치

15000kVA~
내부고장, 과전류, 과전압 생긴경우에동작하는 자동차단장치

조상기
15000kVA~
내부고장시 동작하는 자동차단장치
이렇게 알두세요!!
문제에서는 전력용 커패시터 15000kVA이상일시는 내부고장, 과전류, 과전압이 생겼을때 자동차단장치가 울려야겠죠??
틀린것은 4번 절연유의 압력이 변화하는 경우입니다!!



85)고압 가공전선로의 지지물로 철탑을 사용한 경우 최대 경간은 몇m 이하이어야 하는가?

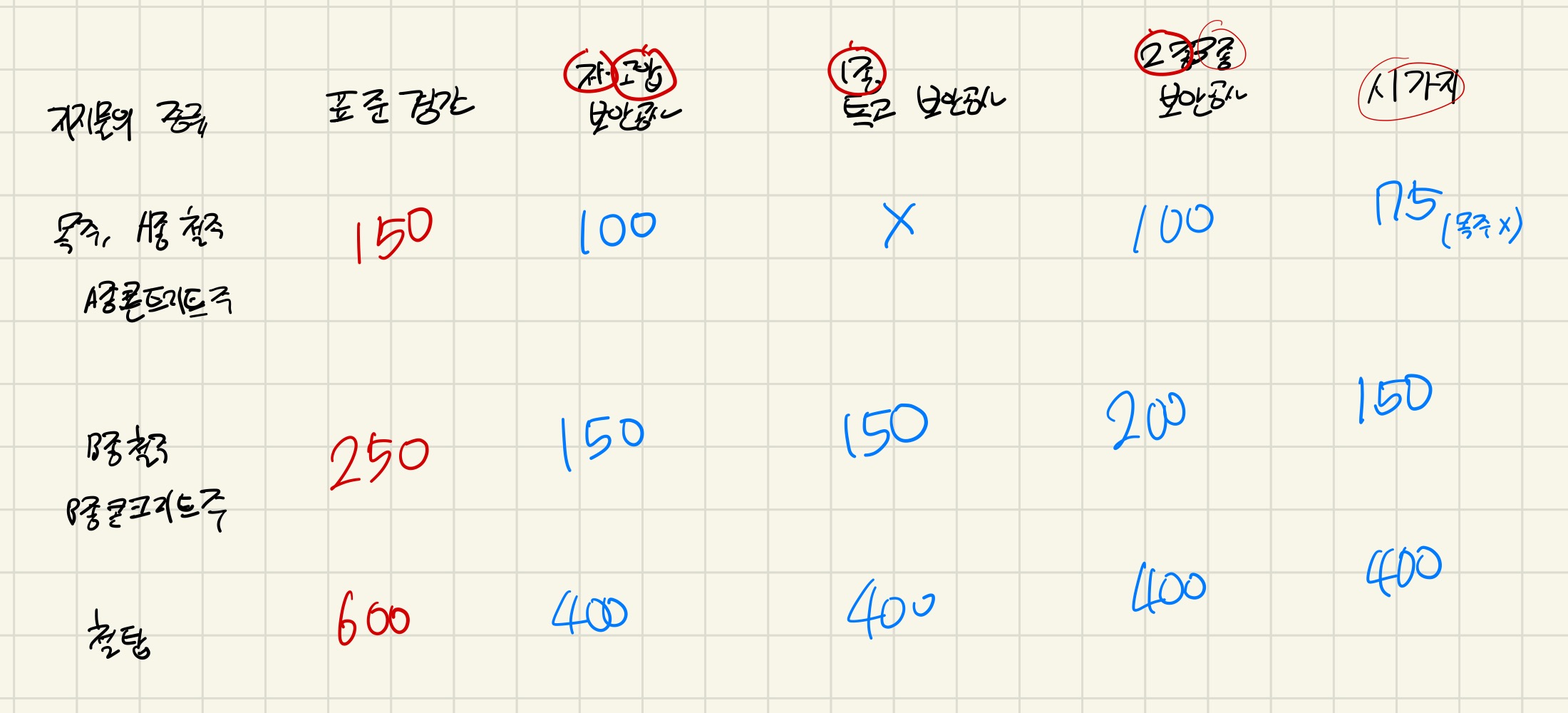

먼저 경간은 이표의 표준 경간을 외워주시고 또한 보안공사에 따른 경간도 같이 외워주세요!!!
이 문제에서는 무슨 보안공사를 한게 아니고 고압 가공전선로의 지지물로 철탑을 사용한 경우이므로 철탑의 최대경간은 600m가 되겠죠?!!
정답은 4번입니다!!




86)무선용 안테나를 지지하는 목주의 풍압하중에 대한 안전율은?

목주의 풍합하중에 대한 안전율은 1.5이상입니다!!!
답은 2번입니다!!





87)목주, A종 철주 및 A종 철근 콘크리트주 지지물을 사용할 수 없는 보안공사는?

바로 위에 사진에 나와있죠??!!하나만 X가 쳐져있는데 그게 쓰면 안된다는 뜻입니다!!
1종 특고압 보안고사는 목주 A종에서 시설 불가능합니다!!
정답은 2번!!





88)특고압 가공전선로의 지지물로 사용하는 목주의 풍압하중에 대한 안전율은 얼마 이상이어야 하는가?

목주의 풍합하중에 대한 안전율은 1.5이상 입니다!!
이건 그냥 이렇게만 알아주세요!!위에 86번과 답이 같죠??
목주의 풍합하중 안전율: 1.5입니다!!확실하게 보고 넘어가주세요!!
정답은 2번



89)전기집진장치에서 변압기로부터 정류기에 이르는 케이블을 넣는 방호장치의 금속제 부분 및 케이블의 피복에 사용하는 금속제에는 원칙적으로 몇종 접지공사를하여야하는가?

이 문제는 kec개정으로 더이상 출제되지 않는 문제입니다!!넘어가주세요!!



90)금속제 지중관로에 대하여 전식작용에 의한 장해를 줄 우려가 있어 배류 시설에 사용되는 선택 배류기를 보호할 목적으로 시설하여야 하는 것은?

이 문제는 kec개정으로 더 이상 출제되지 않는 문제입니다!!넘어가주세요!!




91)진열장 안의 사용전압이 400V 이하인 저압 옥내 배선으로 외부에서 보기 쉬운 곳에 한하여 시설할 수 있는 전선은?(단 진열장은 건조한 곳에 시설하고 또한 진열장 내부를 건조한 상태로 사용하는 경우이다)

코드 및 이동전선
코드는 사용전압 400V이하인 전로에 사용한다
또한 전선은 단면적이 0.75mm제곱 이상인 코드 또는 캡타이어케이블을 사용한다!
이건 그냥 무미건조하게 0.75mm제곱 코드, 캡타이어 케이블 이렇게 암기해주세요 ㅠㅠ
답은 1번입니다!!




92)저압 옥내배선을 금속제 가요전선관 공사에 의해 시공하고자한다. 이 가요전선관에 설치하는 전선으로 단선을 사용할 경우 그 단면적은 최대 몇mm제곱 이하여야 하는가?(단 알루미늄선은 제외한다)

정말 대부분의 공사들이 단면적의 기준이 같습니다
단선, 연동선을 사용할때 2.5mm제곱~10mm제곱(단 알루미늄은 16mm제곱까지)
입니다!! 거의 대부분의 공사들이 이렇습니다!!
정답은 최대 10mm제곱 4번입니다!!




93)ACSR을 사용한 고압 가공전선의 이도 계산에 적용되는 안전율은?

전선의 안전율
경동선(구리선) : 2.2
그밖의 전선들: 2.5
입니다!! 정말 쉽게 외울수 있으니 잘 알아주세요!!
그 밖의 전선들은 다른 전선들을 말하는건데
ACSR이 가장 대표적으로 많이 나오는 전선입니다!!





94)변압기의 고압 측 전로의 1선 지락 전류가 4A일 때 일반적인 경우의 중성점 접지저항 값은 몇 옴 이하로 유지되어야하는가?

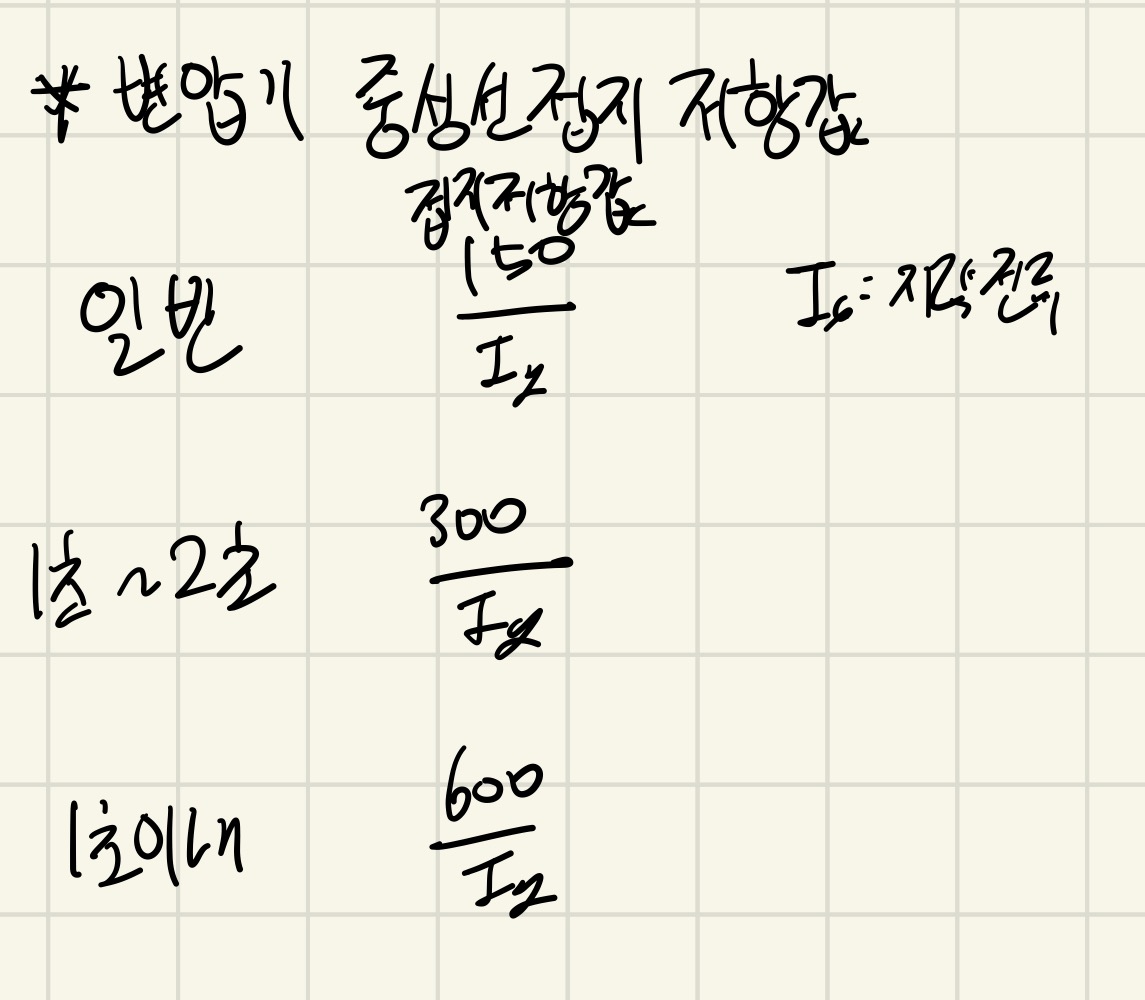

접지저항 값은 지락전류가 나와있을때 이런식으로 계산을 해야합니다!
일반적인경우는 150/ 지락전류 이므로 150 / 4 를 해서 정답은 37.5
3번입니다!!





95)KS C IEC 60364에서 충전부 전체를 대지로부터 절연시키거나 한 점에 임피던스를 삽입하여 대지에 접속시키고, 전기기기의 노출 도전서 부분 단독 또는 일괄적으로 접지하거나 또는 게통접지로 접속하는 접지계통을 무엇이라 부르는가?

단독 또는 일괄적으로 접지하거나~~~이런말 it개통입니다!!!
it개통!!!
정답은 2번입니다!!!






96)전기공급 설비 및 전기사용설비에서 변압기 절연유에 대한 설명ㅇ로 옳은 것은?

이문제는 kec개정으로 인해 더 이상 출제되지 않는 문제입니다!!넘어가주세요!!






97)발전기, 변압기, 조상기, 계기용변성기, 모선 또는 이를 지지하는 애자는 어떤 전류에 의하여 생기는 기계적 충격에 견디는 것인가?

단락전류에 의한 기계적 충격에 견디는 것이여야합니다!!
또한 이렇게 단락전류로 문제가 나올수도있지만
단락전류로 버텨야하는 기기가 아닌것은?이라고 나올수도 있기 때문에
발전기 변압기 조상기 계기용변성기 모선 이런것들도 함께 봐주세요!!
답은 4번입니다!!!!






98)저압전로에서 그 전로에 지락이 생겼을 경우에 0.5초 이내에 자동적으로 전로를 차단하는 장치를 시설하는 경우에는 자동차단기의 정격감도전류가 200mA이면 특별 제 3종 접지공사의 저항 값은 몇 옴 이하로 하여야하는가?(단 전기적 위험도가 높은 장소인 경우이다)

이 문제는 kec개정으로 인해 더 이상 출제되지 않는 문제입니다!!넘어가주세요!!





99)화약류 저장소에 전기설비를 시설할 떄의 사항으로 틀린 것은?

화약류 저장소 시설시 몇가지 사항들
1. 대지전압은 300V 이하일 것
2. 전폐형의 것을 사용
3. 케이블을 전기기게기우에 인입할 때는 인입구에서 케이블이 손상될 우려가 없도록 시설할 것
4. 개폐기 및 과전류 차단기를 화약류 저장소 밖에 둘 것
이렇게 4가지입니다!!대지전압"300V" "전폐형" "밖에 둘 것"
이렇게가 가장 많이 바꿔서 낼수 있는 것들입니다!!
꼭 잘 확인해주세요!!!
문제에서의 정답은 1번 400V가 아니라 300V입니다!!



100)네온 방전관을 사용한 사용전압 12,000V인 방전등에 사용되는 네온변압기 외함의 접지공사로서 옳은 것은?

이 문제는 kec개정으로 인해 더 이상 출제되지 않는 문제입니다!!




오늘도 기출풀이 하시느라 고생 많으셨습니다!!
기출풀이 완벽하게 하셨다면 자신의 실력향상을 위해
이 다음에 바로 기출풀이 퀴즈를 올리도록 하겠습니다!!
감사합니다 오늘도 고생 많으셨습니다!!!!
