전기기사2016년도 2회차 KEC 기출문제풀이(개정후)

2016년도 2회차 kec문제 풀이 시작하겠습니다

특고압과 가공 약전류 전선을 공가할땐 경동연선 단면적은 50mm2입니다 그래서 답은 3번 입니다

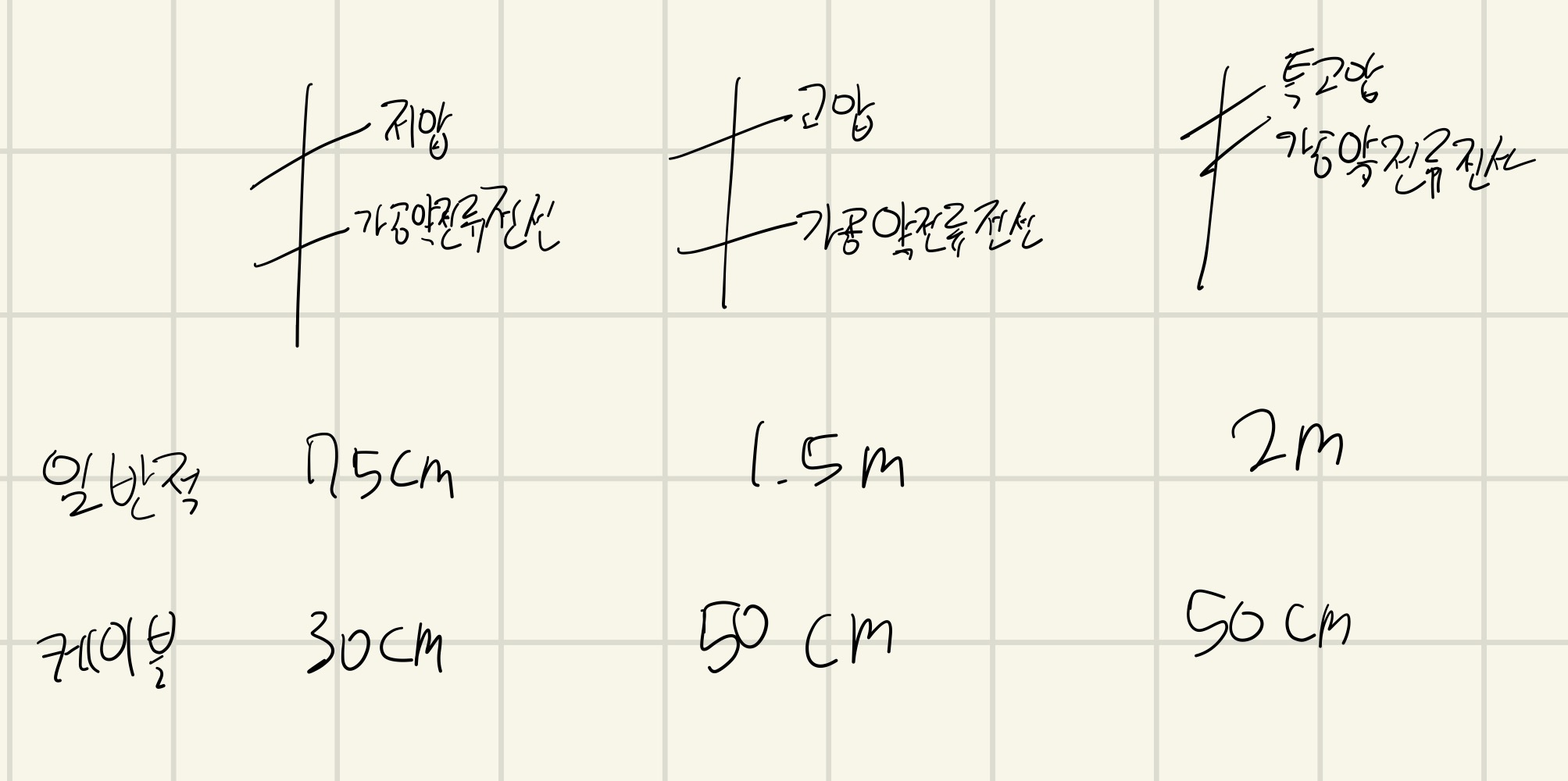

또한 공가일때 전선끼리의 이격거리 표도 같이 외워주시면 좋을 것 같아요!!!그리고 더 높은 전압은 위로 약전류전선은 아래에 시설 하는 것도 같이 기억해주세요 ㅎㅎ

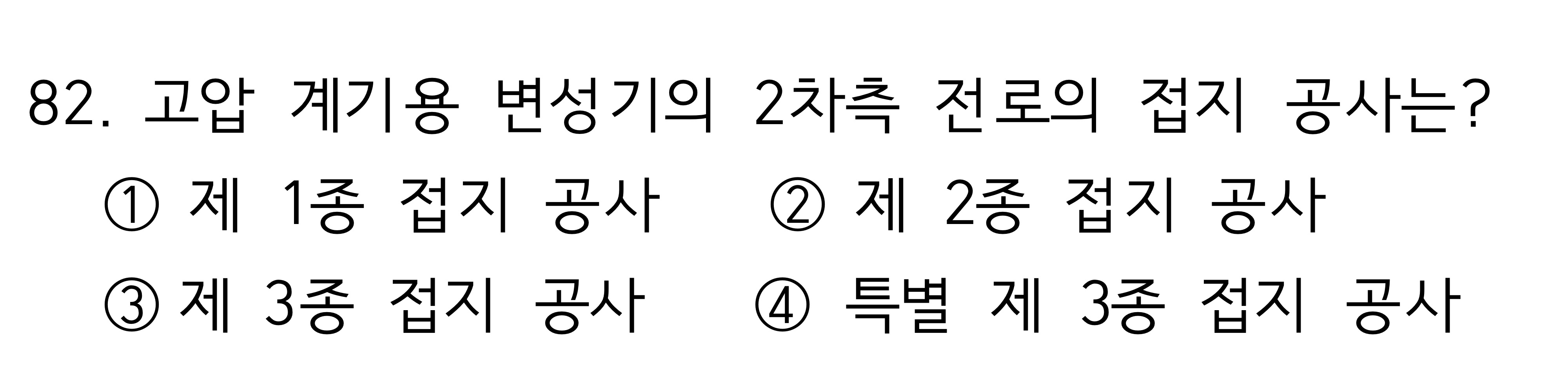

82번 문제는 kec개정으로 더 이상 출제되지 않는 문제이므로 그냥 넘기시면 됩니다!!

접속상태를 표시할 의무가 없다는 것은 중요하지 않다고 생각하고 가장 작아보이는걸 택하시면 됩니다!!!
복모선 > 단일모선, 3>2 그러므로 2에 단일모선 4번이 정답입니다!!

가공전선의 안전율은 구리(경동선)일 때만 2.2이고
그 밖의 전선들은 2.5입니다 다른 전선의 대표로 ACSR이 가장 많이 나오고 답은 4번 2.5입니다!!
보기에 2.2와 2.5가 거의 항상 같이 있으니 꼭 헷갈리지 않게 외워주세요!!ㅠㅠ

특고압과 가공 약전류 전선이 교차할 때 그냥 일반적일 때는 4mm이고
바로 아래에 있으면 더 위험하니까 더 굵게 5mm 로 해야 합니다
이 문제도 자주 나오는건 아니지만 나와도 이 둘중 하나이니 잘 읽어보고 넘어가주세요!!!답은 3번입니다

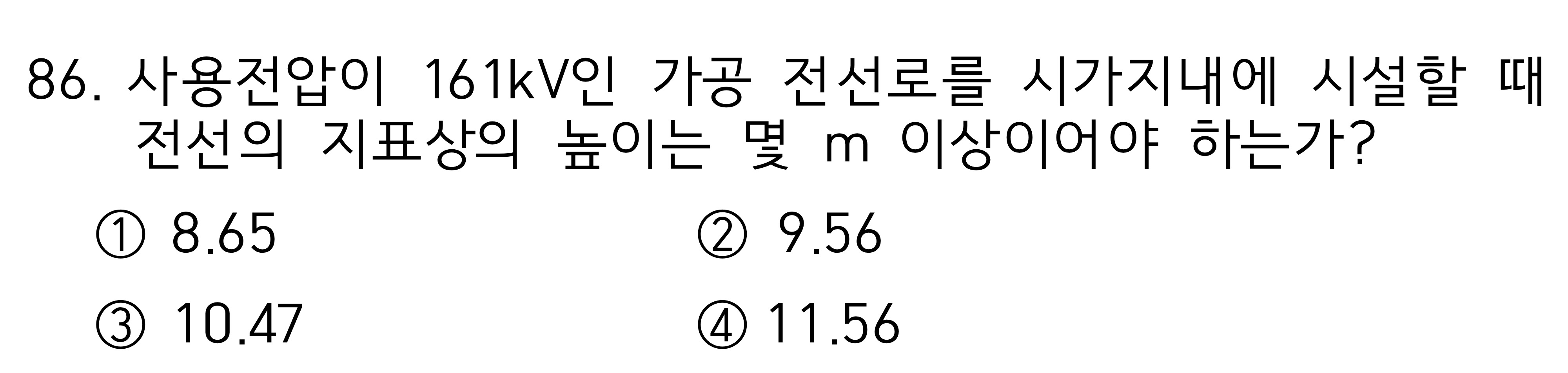

n은 단수라는 것인데 그 이상이 될때 기준이 되는 값을 빼주고 10을 나눠주는 것 입니다 기준이 되는 값은 항상 다르기 때문에 시가지에서
특고압일때는 기준이 35이상일 때이니 위의 방식대로 풀어주시면 됩니다!!시가지란 시내를 말하는 것 입니다 군대를 다녀오셨다면
사가지 전투를 생각하시면되요!! 시가지에서 전선의 높이 저 값으로 많이 나오니 계산 방법 꼭 익혀주세요!!
답은 4번 입니다!!!!

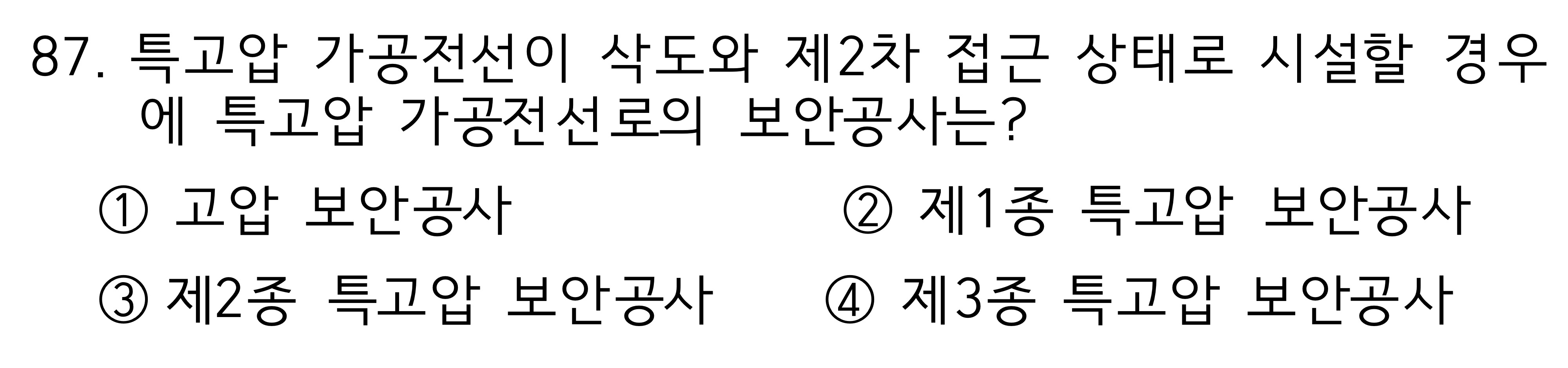

2차 접근 상태 일 때에는 2종 특고압 보안공사
1차 접근 상태에는 3종 특고압 보안공사
2차접근은 3m이내로 접근하는 것을 말하는 것이니 더 위험하니까 더 쎈 2종 특고압 보안공사
1차접근은 3m를 넘을 때를 말하는 것이고 더 괜찮으니까 약한 3종 특고압 보안공사
그리고 35kV이상이고 2차 접근상태 일땐 더더더더 위험하니까 1종 특고압 보안공사 입니다

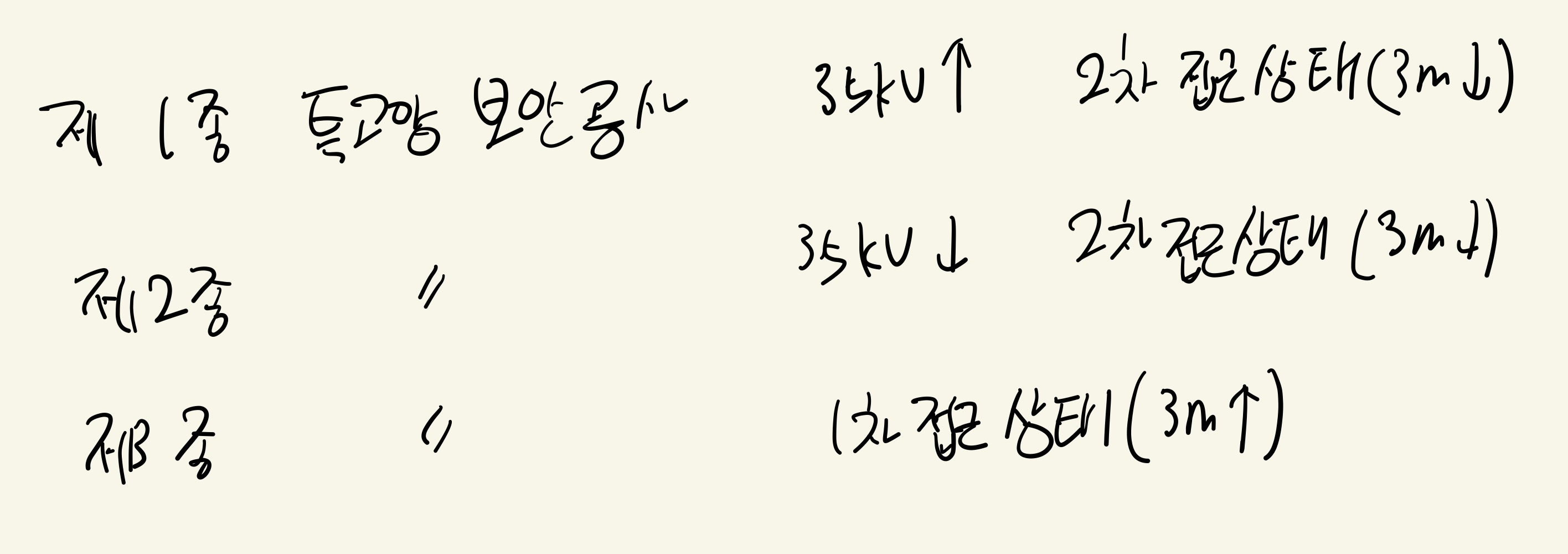

표로 정리하면

많이 나오지만 맞추기도 쉬운 문제 입니다 꼭 외워주세요 ㅎㅎ 35kv이상이다라는 말이 없으니 답은 3번 제2종 특고압 보안공사 입니다!!

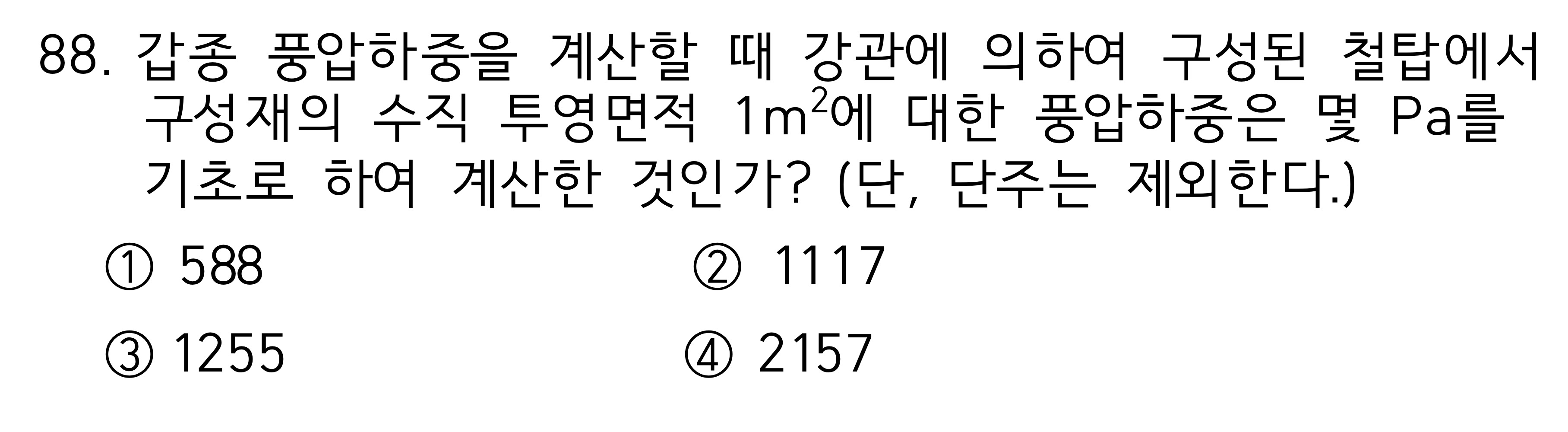

원형이란말이 들어가면 588. 단도체745. 복도체666
애자장치1039. 철주 강관 1117 철탑 강관 1255 풍합하중은 이정도만 일단 외워주시고 가장 많이 나오는 문제들입니다
을종이나 병종일 때는 이 값들을 1/2씩 해서 넣어주면 됩니다!!
위의 문제는 철탑 강관이니 1255 참 쉽죠?? 철주 강관이랑 헷갈리지 마세요!!
답은 3번

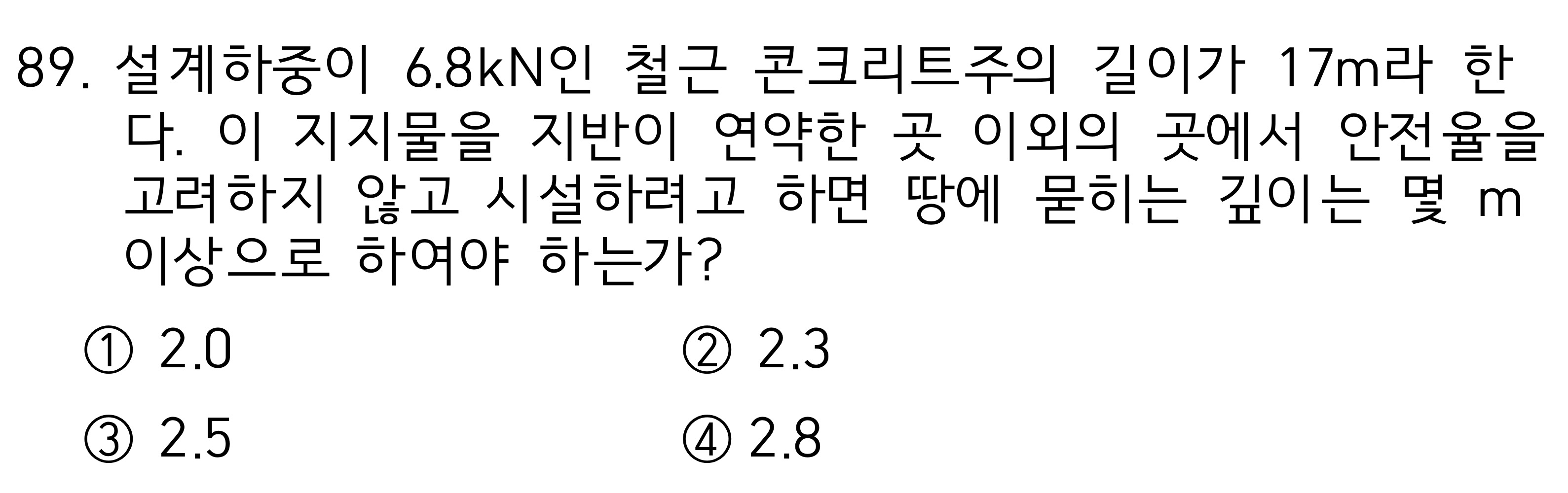

땅에 묻히는 깊이 이게 은근 개꿀 문제 입니다
하중이 6.8kN 이하 일때 6으로 나눠서 2.5보다 크면 답은 2.5
2.5보다 작으면 나온 값이 답(ex: 14m 일 때 14/6=2.33 답 2.33)
하지만 예외가 있습니다 하중이 6.8이하 길이가 16m초과 일 땐 답은 무조건 2.8입니다

또한 6.8kN~9.8kN일땐 그냥 진짜 6으로 나누고 0.3m더해서 2.8보다 크면 2.8
2.8보다 작으면 그 작은 값이 답입니다 이해가 안되실수도 있으니 일단 표로 보여드릴께요

문제에선 6.8kN이하이고 17m이니 계산 필요없이 2.8m입니다!!답은 4번

이 문제는 자계일단 83.3uT 전계일땐 3.5kV/m 답 만 외워주세요 ㅎㅎ 답은 자계이므로 4번!!

반드시 절연할 필요 없는 것들
1. 각 접지공사를 하는 경우의 접지점
2. 전로의 중성점을 접지하는 경우의 접지점
3. 계기용 변성기의 2차측 전로에 접지공사를 하는 경우의 접지점
4. 25kV이하로 다중 접지하는 경우의 접지점
5. 시험용 변압기 x선 발생장치 등등등
저는 이걸 다 외우지않고 기계들 시험용 변압기 x선 발생장치는 기계들이니까 절연할 필요없고
나머지 1234는 뒤에 접지점접지점 붙으면 절연할 필요없다 이렇게 외웠어요!!!그러면 바로 답이 보여요 답은 2번!!
기계도 아니고 뒤에 접지점도 안써있으니까 정답!

이번에 바뀐거여서 보기를 바꿔보겠습니다
1번 0.5 2번 1.0 3번 1.5 4번 2.0

이 표를 꼭 외워주시고 문제를 바꿔서 낼 수 있지만 표가 외우기 쉽게 되 있어서 맞추실껍니다!
SELV FELV라는 말이 없고 전압값이 500v이하이니 저항 값은 1M옴 답은 제가 바꾼 답으로 2번 입니다!!

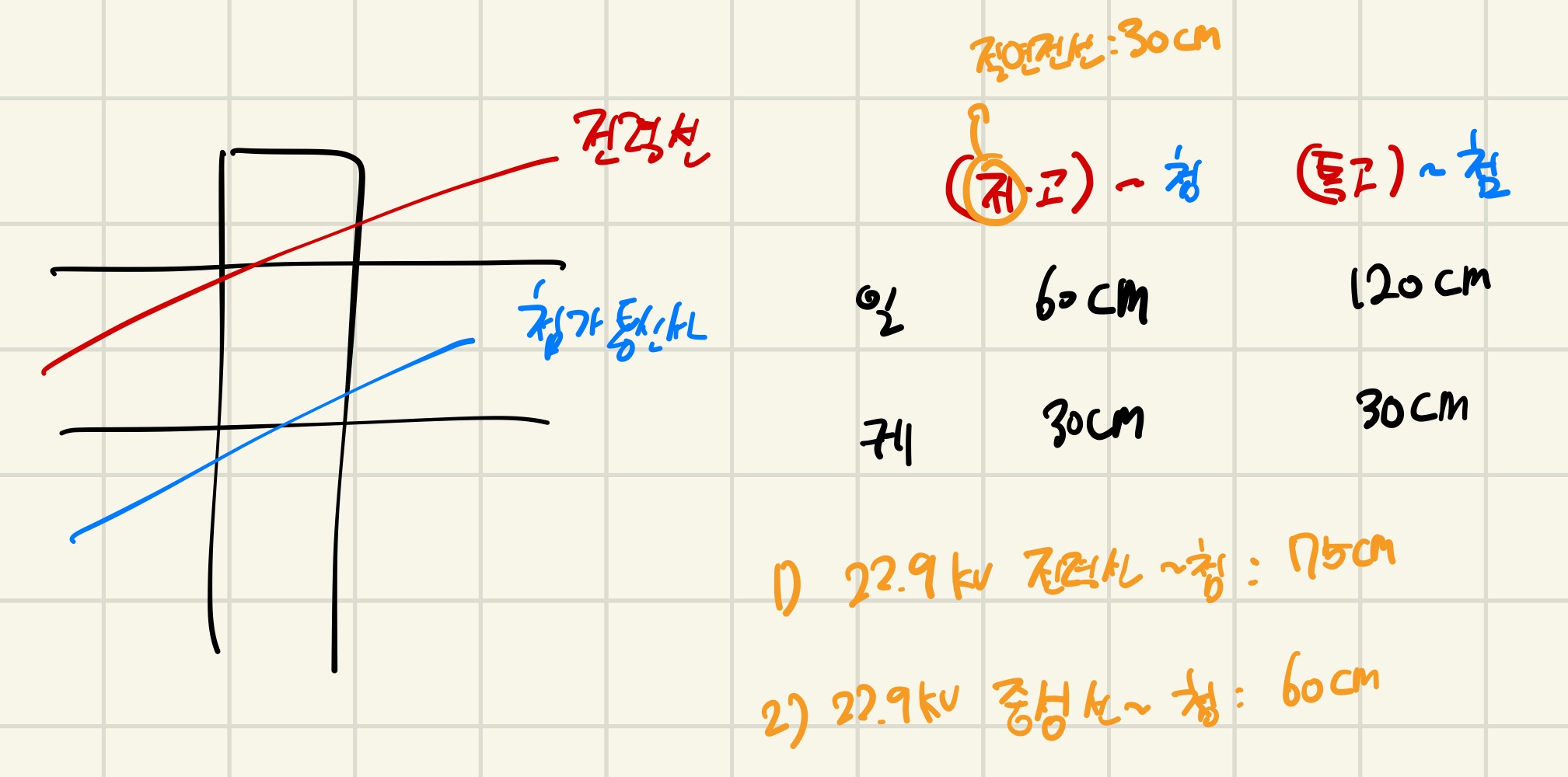

이 그림과 표 그대로 입니다 첨가통신선이 아래에 있고 나머지 이격거리들
답은 3번 1.2m가 아니라 60cm겠죠??

94번 문제는 kec 변경으로 더 이상 출제되지 않습니다~~~

일반 주택이나 아파트는 혼자 다니면 무서우니까 3분 이내에 소등이고
모텔이나 숙박업소는 빨리 불꺼지면 좋으니까!암튼 그래서 1분입니다
아파트여서 문제의 답은 1번 3분!!

전기 울타리에서
전압: 250v이하
전선지름: 2mm이상 인장강도: 1.38kN
전선과 수목(나무나 뭐 그런거)와의 이격거리: 0.3m
전선과 지지점간의 거리: 25mm
이정도만 외워주세요 ㅎㅎ
답은 1번 2mm입니다!!

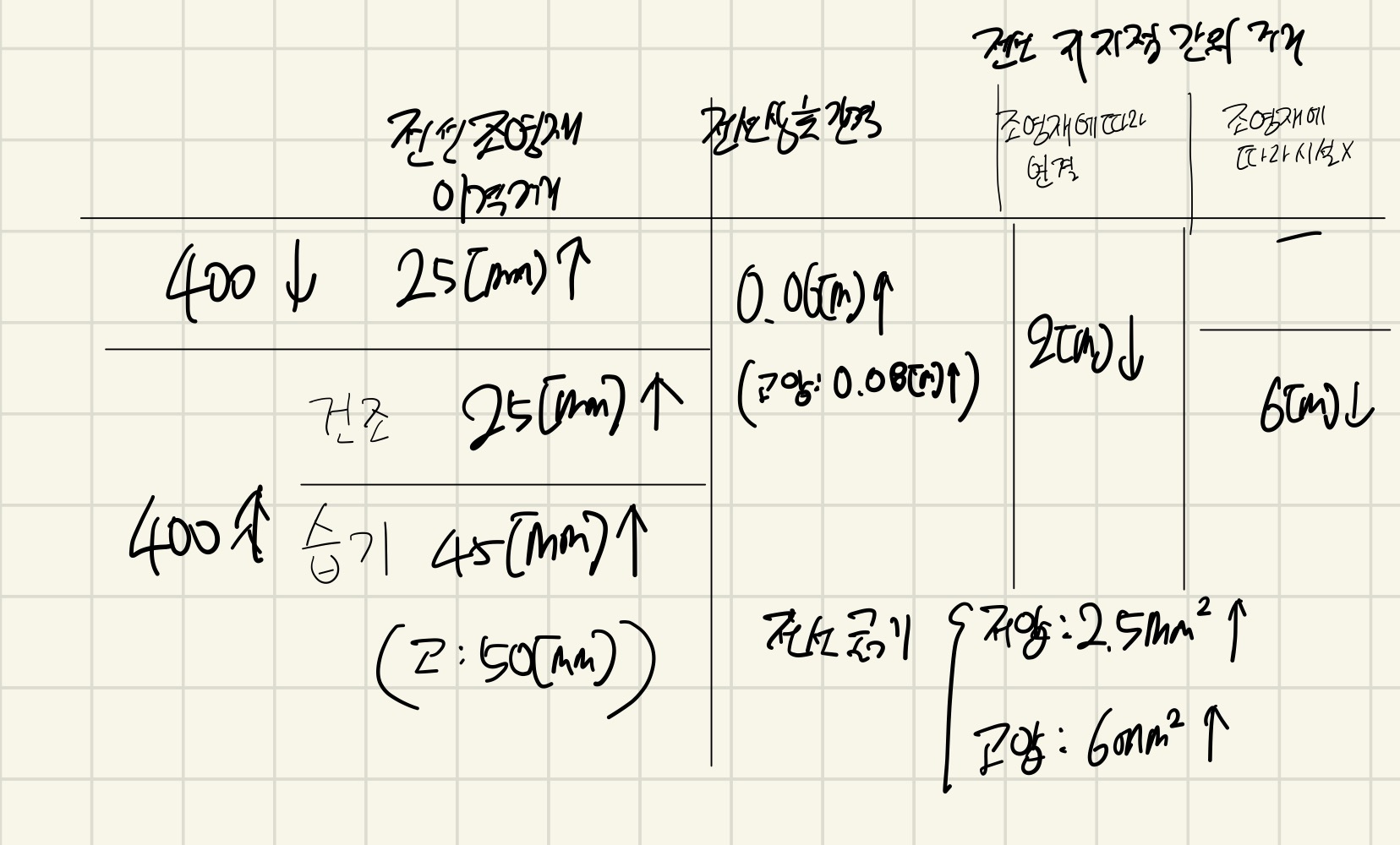

이표를 외워 주시고 저압의 전선 상호 간격은 그냥 0.06m 즉 6cm 3번 입니다!!
이 문제는 이표로 여러가지 많이 나와서 표를 외워주시면 편합니다 ㅜㅜ화이팅

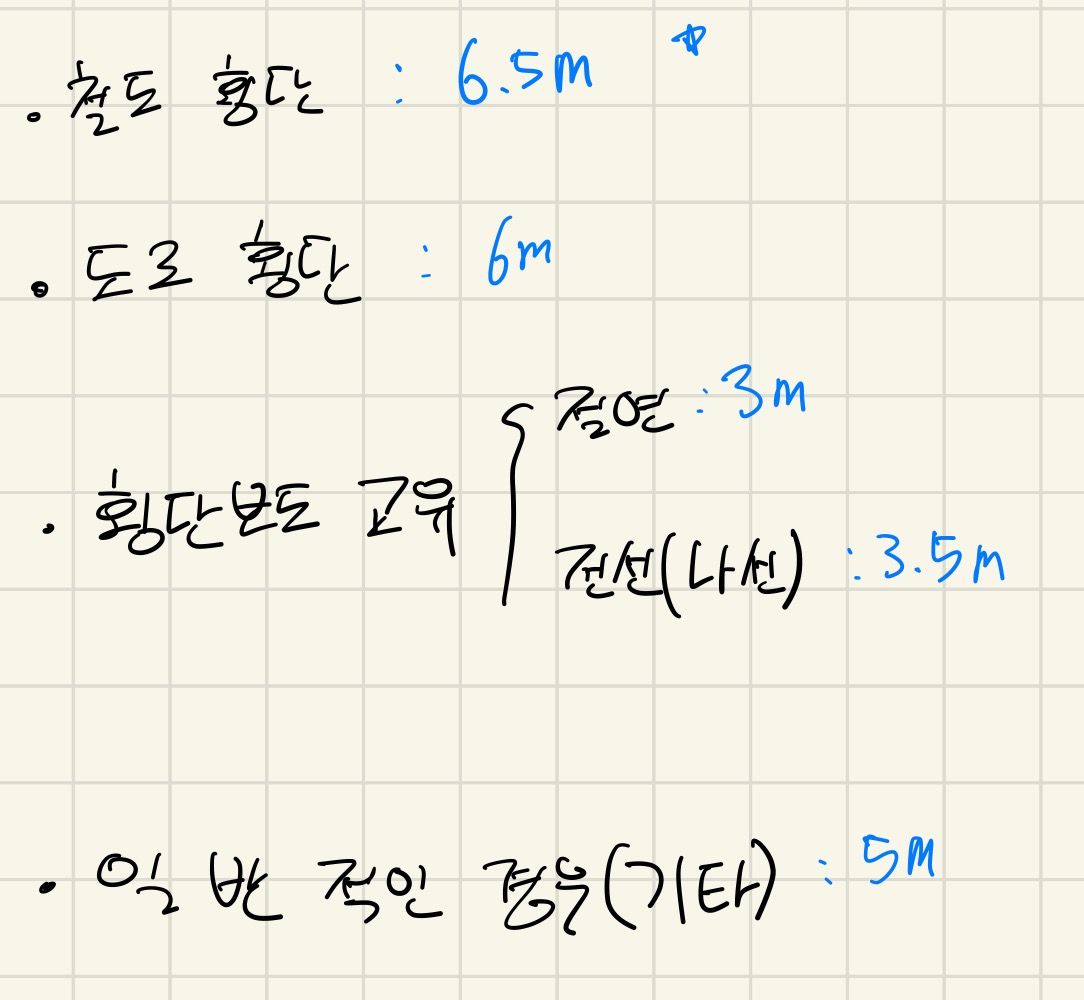

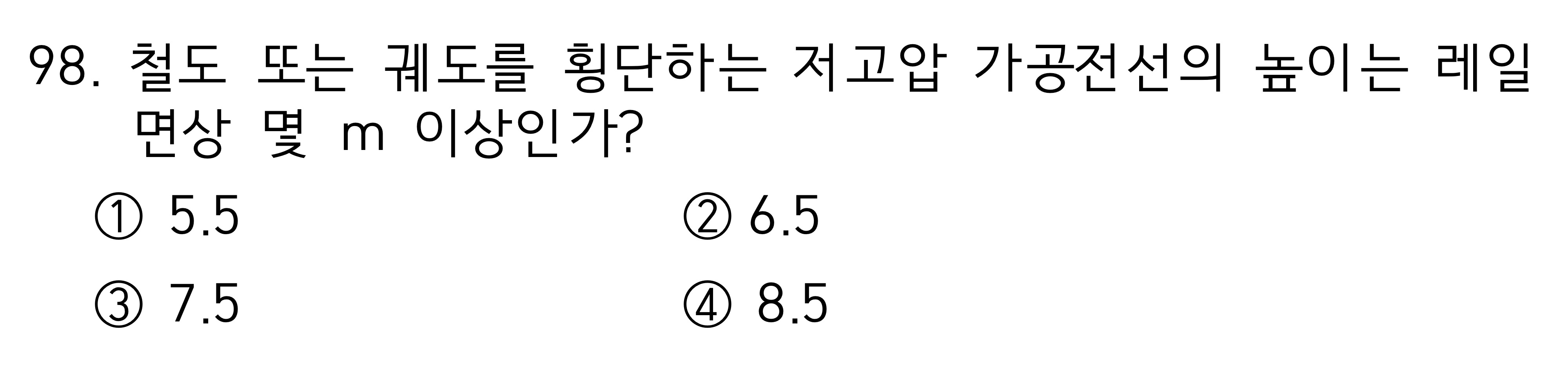

철도는 무슨일이 있어도 6.5!! 답은 2번

같이 알아두시면 좋아요~~~~

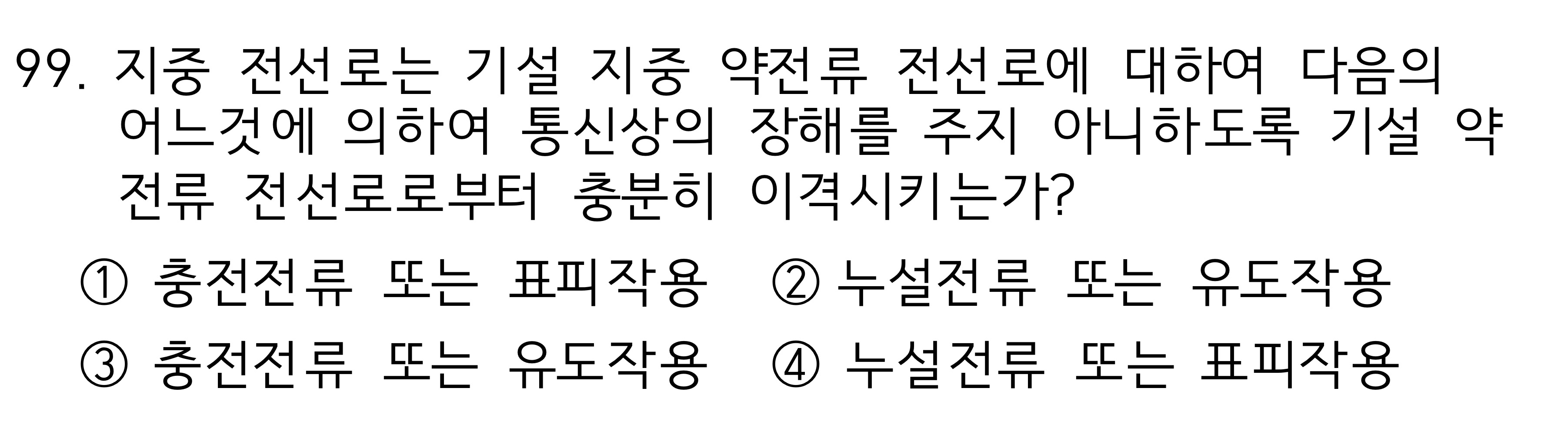

통신장애는 누설절류 유도작용!!!쉬운데 은근 많이 나와요 답은 2번

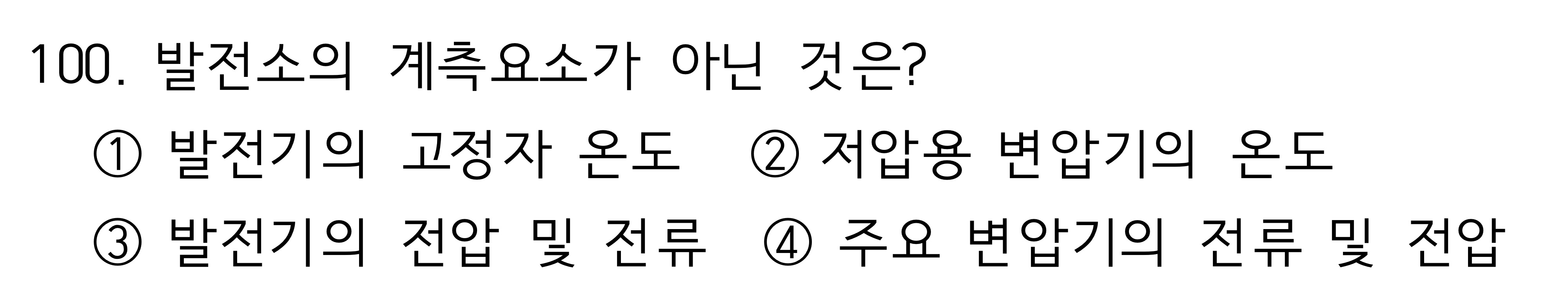

발전소의 계측요소
1. 발전기의 전압 및 전류 또는 전력
2. 발전기의 베어링 및 고정자의 온도
3. 주요 변압기의 전압 및 전류 또는 전력
4. 특고압용 변압기의 온도
외우기 힘드시겠지만 이건 외운다는 생각이 아니고 그냥 천천히 여러번 읽다보면 다음에 문제 풀때 아닌게 딱 보입니다
부담없이 읽어주시고 문제 많이 풀어주세요!!답은 2번 입니다 저압용은 여기에 없죠??

오늘 하루도 고생 많으셨습니다 ㅜㅜ
전기기사 시험 다들 화이팅!!!!!감사합니다
