전기기사 2017년도 3회차 KEC 기출문제풀이(개정후)

2017년도 3회차 kec기출문제풀이 시작하겠습니다
개정으로 인해 바뀐내용이나 더 이상 출제되지 않는 항목들은 체크하니까
걱정안하시고 보시면 됩니다!!시작하겠습니다

인장하중 문제는 외울것이 좀 많으나 꼭 외워야하셔야 되는 것만 체크하고 넘어가겠습니다!!
목주, 원형의것: 588
단도체: 745
복도체: 666
애자장치: 1039
단일재완금류: 1196
철탑강관: 1255
철주강관: 1117
정도만 기억해주세요!!!이정도 선에서 나오고 이정도만 아셔도 다른게 틀리더라도 이게 확신이 있으면
문제를 맞추실 수 있어요!!!
이 문제에서는 1번 2번 4번은 확실하죠 그래서 답은 3번입니다
철근 콘트리트주는 원형의것 588 기타의것 882긴한데
머리에 여유 있으신분들은 더 외워주셔도 되고 아니시면 위에 것들만 외우시면 됩니다!!

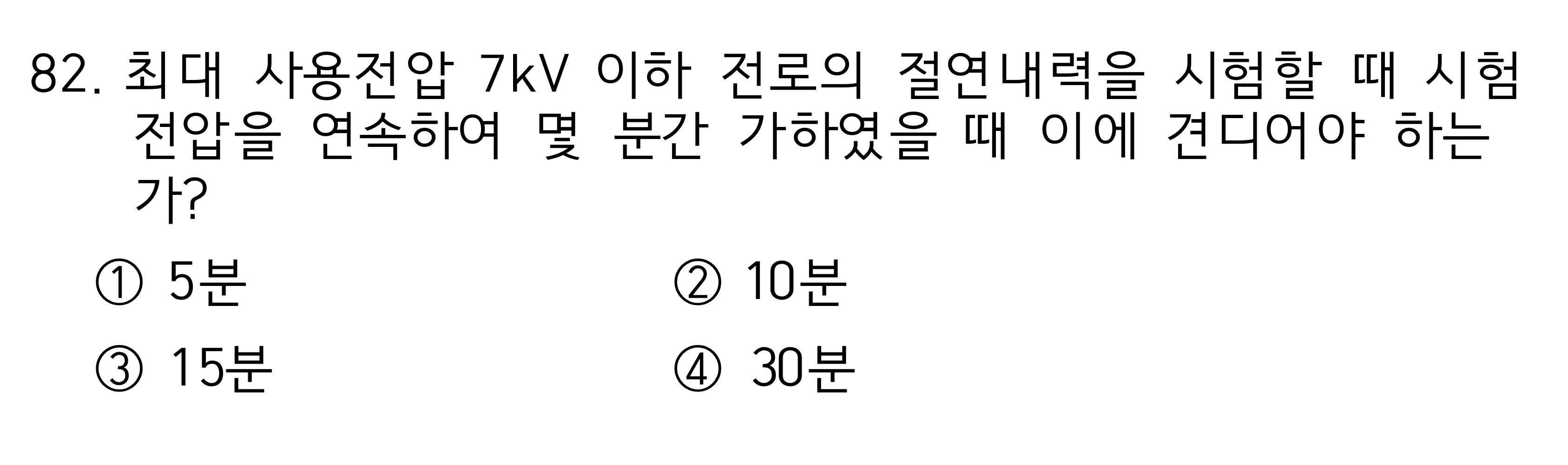

고압 및 특고압의 전로는 시험전압을 전로와 대지 사이에 연소하여 10분간 가하여 절연내력을 시험해야합니다
이런 문제 같은 경우에는 대부분 10분입니다!!그래서 답은 2번

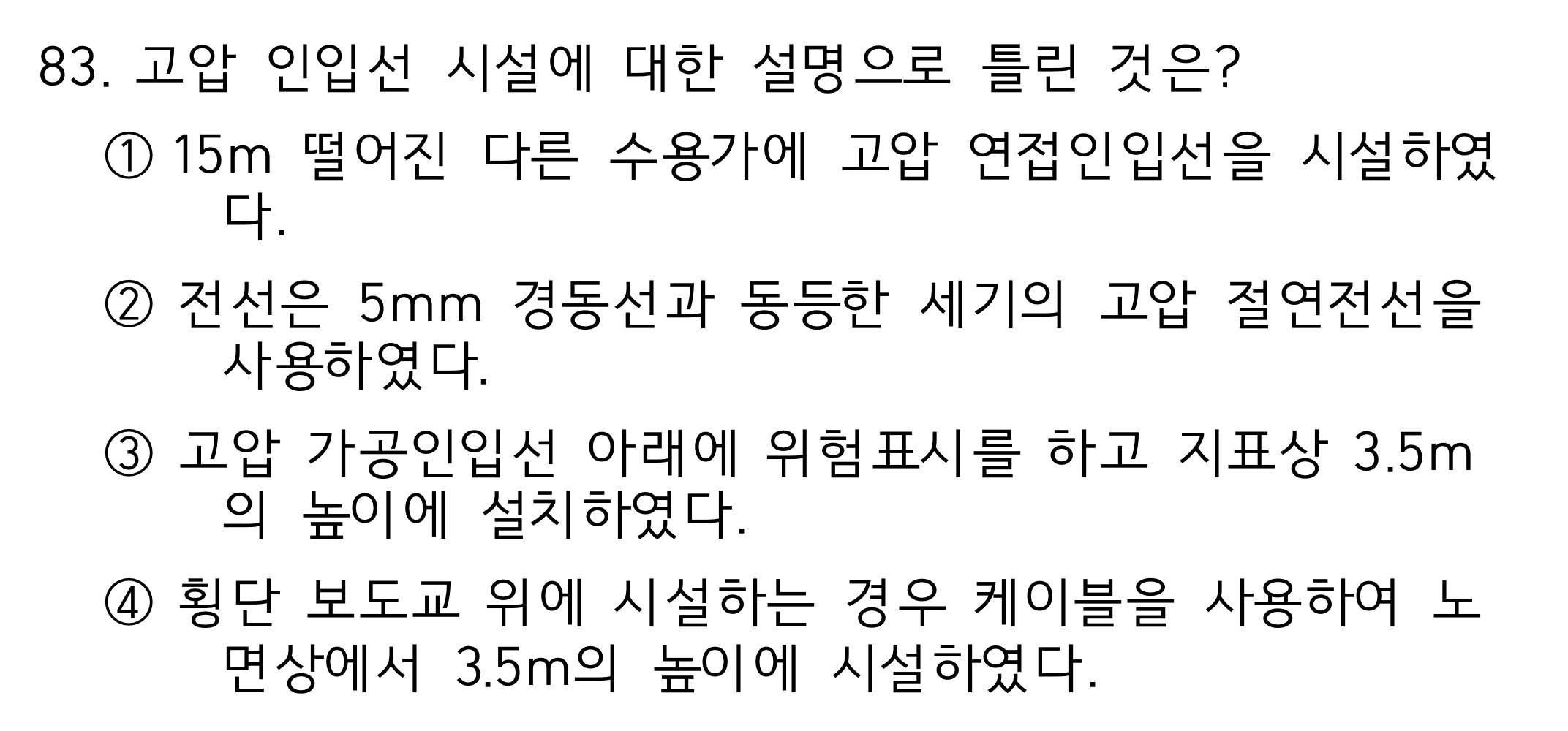

83번 같은 경우에는 확실하게 아는 사람이라면 바로 보이고 애매하게 알면 잘 안보이고
오답률이 높은 문제입니다!!먼저 인인선에 대해 알려드리겠습니다

가공인인선(전봇대와 집을 이어주는 선)
높이: 5m(위험 표시를 하였을 때 3.5m)
전선 굵기: 저압(2.6mm) 고압(5mm)

연접입인선(집과 집사이 이어주는 선)
1. 저압만 사용가능
2. 옥내배선은 하면 안됌
3. 도로에서 폭은 5m이내
4. 경간이 100m이내

이정도만 알고 계셔도 문제가 풀립니다
1번 같은 경우에서는 고압연접인입선을 시설한다고 되어 있죠
하지만 연접인입선 같은 경우에는 저압만 시설할 수 있다고 되어있죠
그래서 답은 1번입니다!!
4번은 제가 알려드리진 않았지만 많이 나오는 지문은 아니니
한번 읽고 넘어가주시고 제가 알려드린 내용 꼭 숙지하시길 바랍니다!!

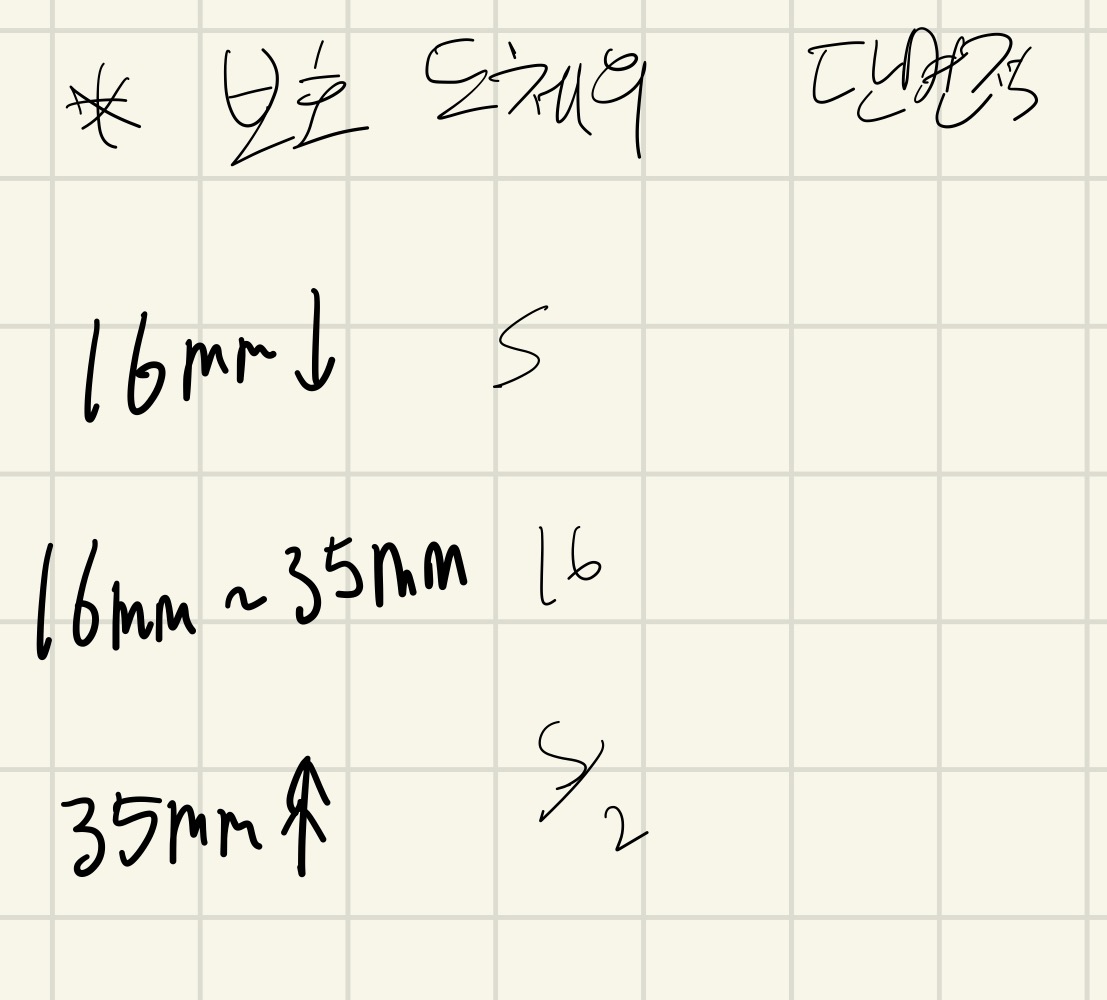

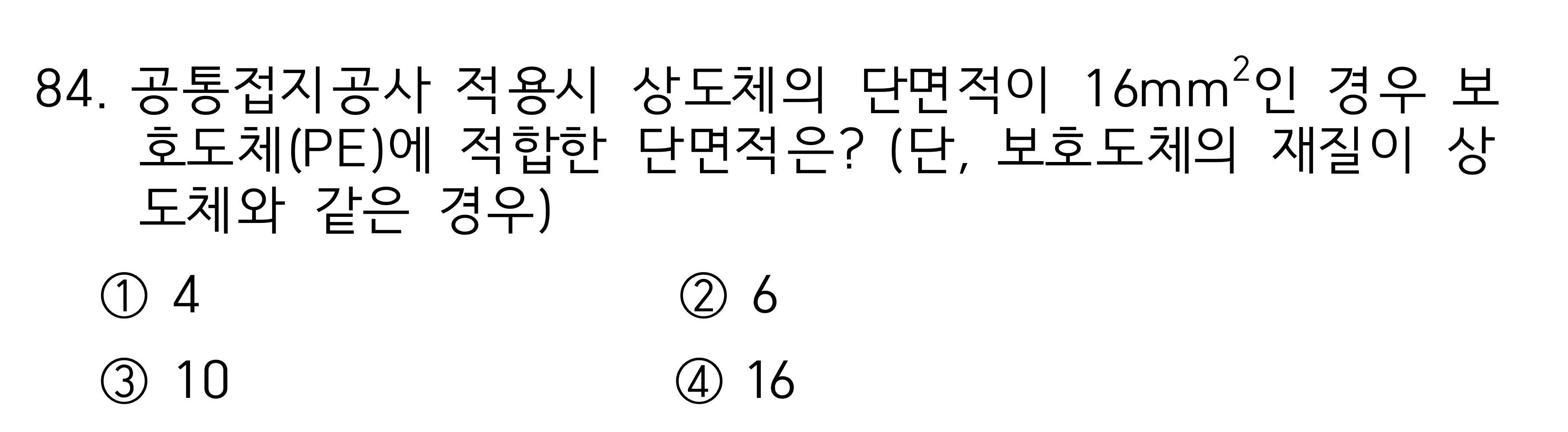

보호도체 단면적은 이정도만 알고 가시면 됩니다 여기서 S란 그 값이 그대로 나온다는 것입니다
예를들어 15mm이면 답은 15mm이고 36mm이면 S/2 이므로 18mm입니다
지금 문제에선 16mm이하 이므로 S 즉 16mm가 그대로 답입니다!!
그래서 답은 4번입니다!!

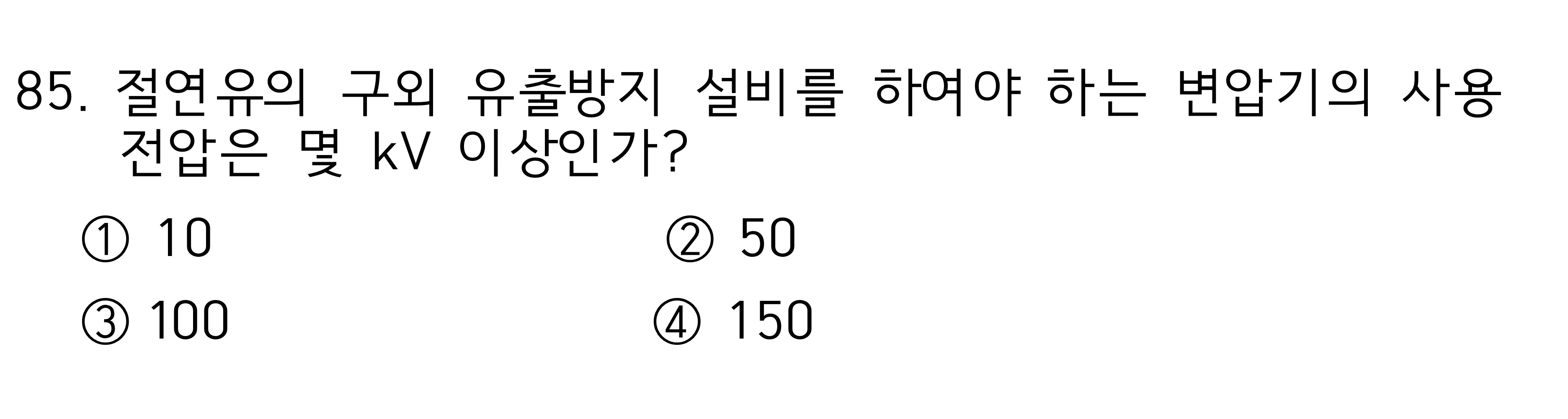

이 문제는 kec개정으로 인해 더 이상 출제되지 않는 문제이므로 그냥 넘어가주시면 됩니다!!!!!

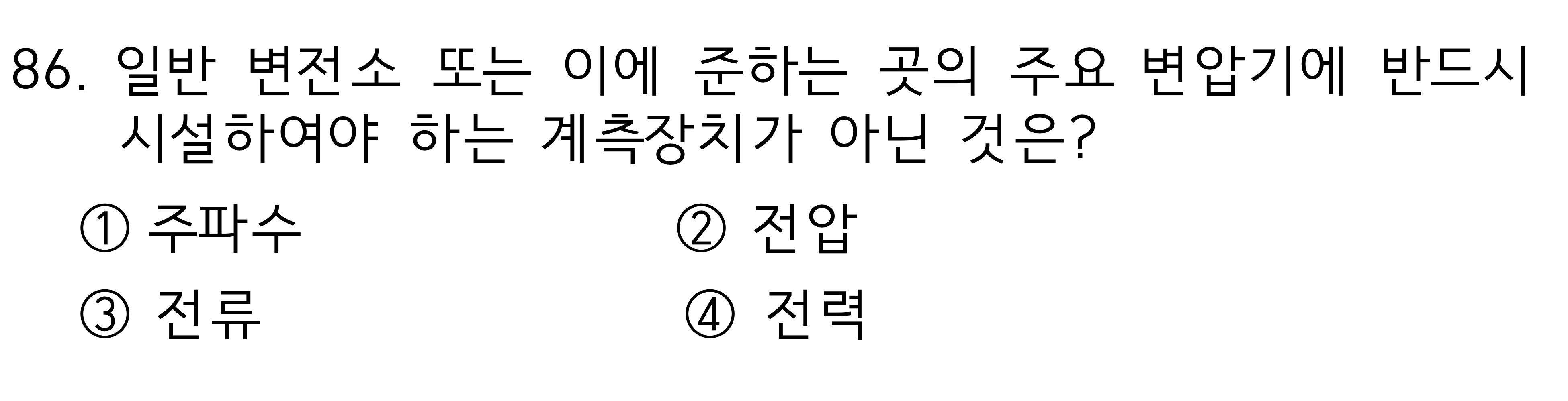

반드시 시설하여야하는 계측장치 4가지 기억해주세요!!
1. 발전기의 전압 및 전류 또는 전력
2. 발전기의 베어링 및 고정자의 온도
3. 주요 변압기의 전압 및 전류 또는 전력
4.특고압용 변압기의 온도
이렇게 4가지 입니다!!
전류 전압 전력 이런식으로 외우시면 안됩니다
그 이유는 저압용 변압기의 온도 이런식으로 오답을 낼 수도 있는 문제 이니까
너무 빡빡하게 외우지는 않아도되는데 그래도 적당히는 외워주셔야합니다 ㅠㅠ
정답은 1번 주파수 입니다!!!!

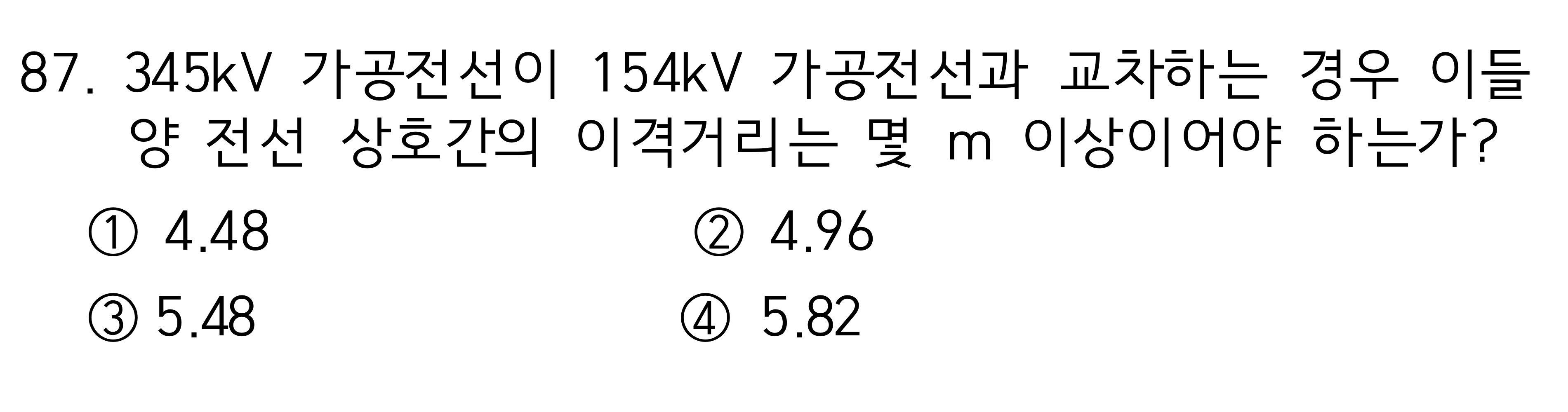

특고압 가공전선이 교차하는 경우 상호간의 이격거리는
60kV이하 , 60kV초과로 나눌수 있습니다
60kV이하 : 2m
60kV초과 : 2+0.12n
여기서 n이란 단수를 말하는 것으로
기준점을 잘 생각하시고 분모는 무조건 10이라는 것을 기억해주세요!!
n = (나온값 - 기준값) / 10 입니다 여기서 나온값은 두개의 값중에 큰 값을 넣으시면 되고
기준값은 60 입니다 즉 n = (345 - 60) / 10이 되고 어떤 값이 나오든 소수점에서 절상을 해주셔야합니다
절상이란 18.1이여도 19 18.3이여도 19 이런식으로 무조건 올림을 뜻합니다
이 문제에서는 28.5 이므로 n = 29가 되겠죠
그다음에 2 + 0.12n으로 넣어주시면 됩니다 2 + 0.12 x 29 = 5.48
정답은 3번 5.48이 됩니다!!

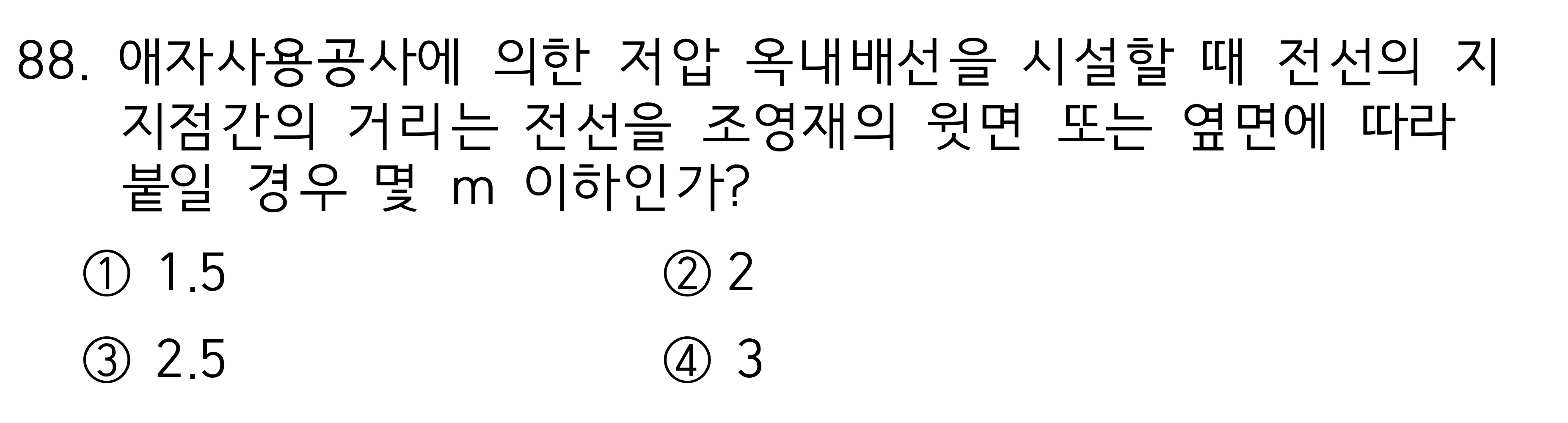

애자 사용 공사에서는 이 표를 꼭 외워주셔야합니다
자주 나오는 문제들이니 꼭 숙지해주세요
제가 글씨를 잘 못써서 혹시 궁금하신점 있으시면 댓글 달아주시면 바로 달겠습니다!!
지금 문제에서는 조영재에 따라 붙였을 경우 전선 지지점과의 거리를 물어보았으니
정답은 2m 2번 입니다!!

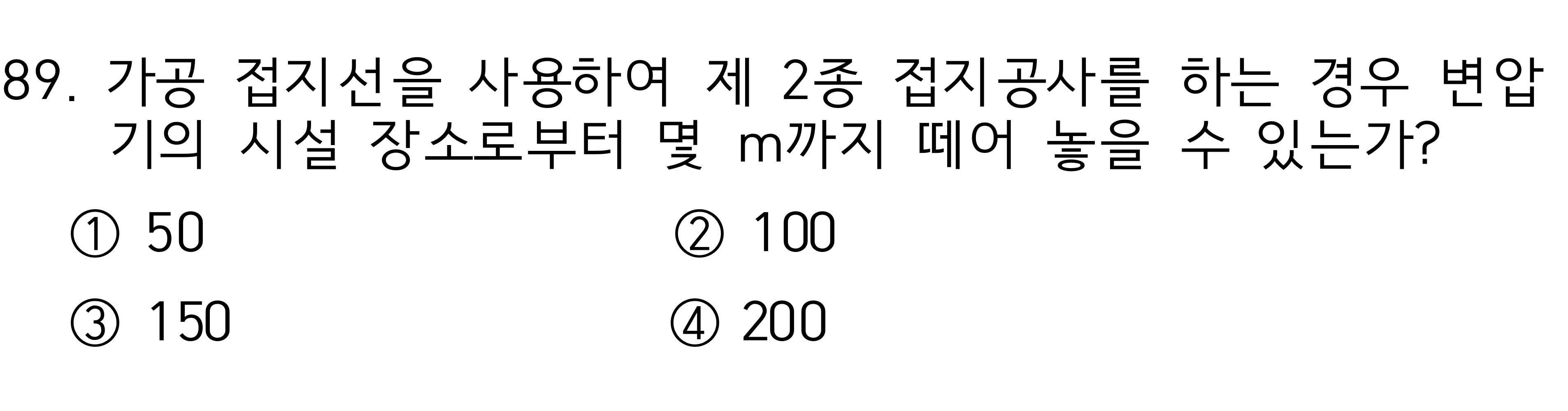

접지공사의 관련 사항들 알려드리겠습니다
1. 변압기의 시설 장소마다 시행하여야한다
2. 토지의 상황에 의해 접지저항 값을 얻기 어려운경우 200m까지 시설가능(양쪽으로 200m이므로 지름 400m)
지금 문제에서는 시설장소로부터 몇 m까지 떼어 놓을 수 있는가 이므로
정답은 4번 200m입니다!!

이런 문제는 꼭 맞추셔야합니다!!!!

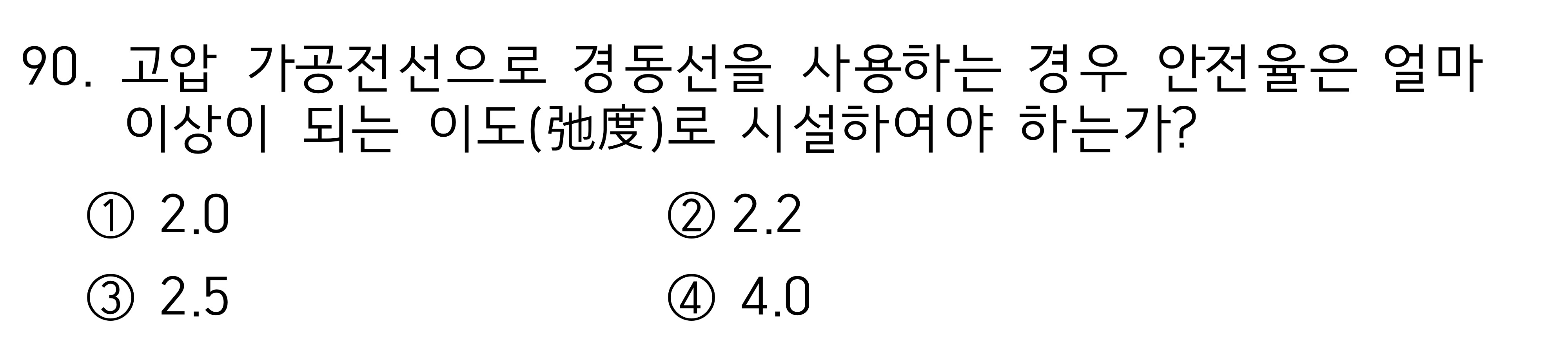

안전율
구리(경동선) : 2.2
그밖의 전선들: 2.5
그 밖의 전선들의 예로 대표적으로 ACSR이 있습니다
뿐 만 아니라 그냥 구리 경동선 제외하고 가공전선 안전율은
2.5라고 생각하시면 되요!!!
지금 문제에서는 경동선의 안전율을 물어봤으니
정답은 2번 2.2입니다

관등회로의 사용전압이 1kv이하인 방전등에 전기를 공급하는 옥내의 전로의 대지전압은 300v 이하여야합니다
전혀 다른 것을 알려드리는것 같지만 kec개정으로인해 저런 문제보다 밑에 쓴 문제가 나옵니다!!
기억해주시고 kec공부하는 사람들만의 약간의 꼼수로 대지라는 말이 들어가면 정답에는 3이들어갈 확률이
높다를 사용해주셔도 되는 문제이므로 이런 문제들은 외운다기보단 꼼수로 푸는 것도 하나의 전략입니다!!!
그래서 정답은 4번 300입니다

특수 장소에 시설하는 전선로들은 그렇게 많이 나오지는 않는 문제입니다
2번만 교량에 시설하는 고압 전선로에서 전선과 조영재 사이의 이격거리 30cm 이상이여야하므로 오답이고
나머지 번호들은 한번 읽어주시고 이해만 해주시고 넘어가주시면 됩니다!!
그래서 정답은 2번입니다!!

고압 옥내배선이 가능한 공사
1. 애자사용 공사(건조한 장소)
2. 케이블 트레이공사
3. 케이블 공사
이렇게 3가지 알아두시고
2번은 여기에 나와있지않죠 저압에서만 사용가능한 공사입니다
기억해주세요!!정답은 2번

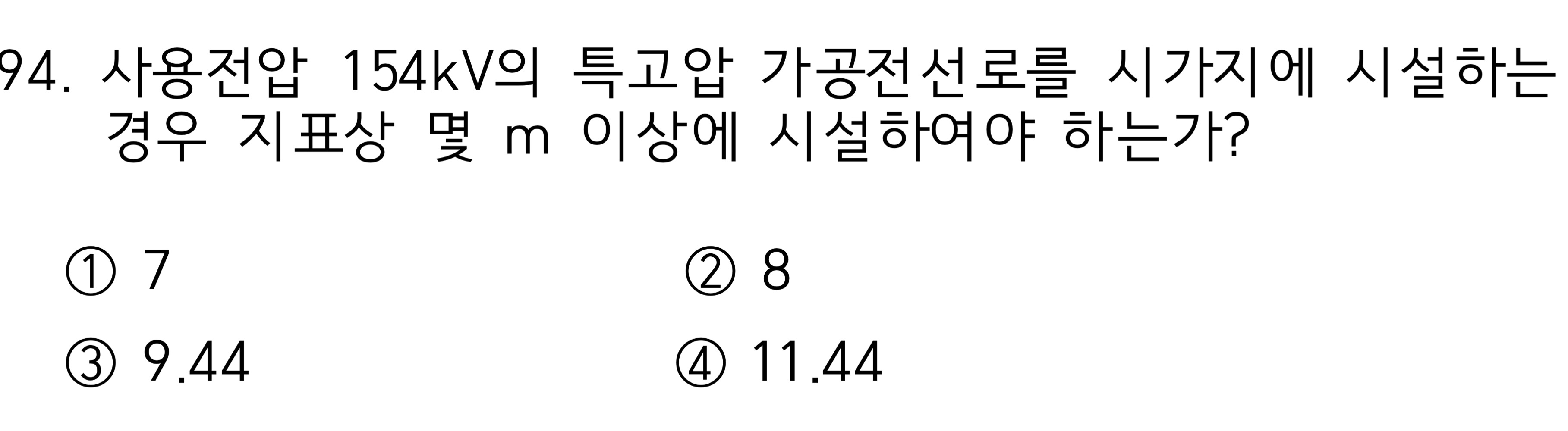

특고압 시가지 시설시 높이입니다
시가지 시설시에는
35kV이하일때, 35kV초과일때로 나누어집니다
35kV이하: 10m(절연전선 8m)
35kV초과: 10 + 0.12n
아까전에 단수 공식과 똑같습니다 이것 또한 기준점을 잘 기억해주셔야합니다
기준점은 35이고 나온전압이 154이니 (154-35) / 10 을 해주고 절상을 해주면 그게 n(단수)의 값 입니다
11.9가 나오니 절상하여 12입니다 10 + 0.12x 12 를하면 11.44가 되겠죠??
답은 그래서 4번입니다!!

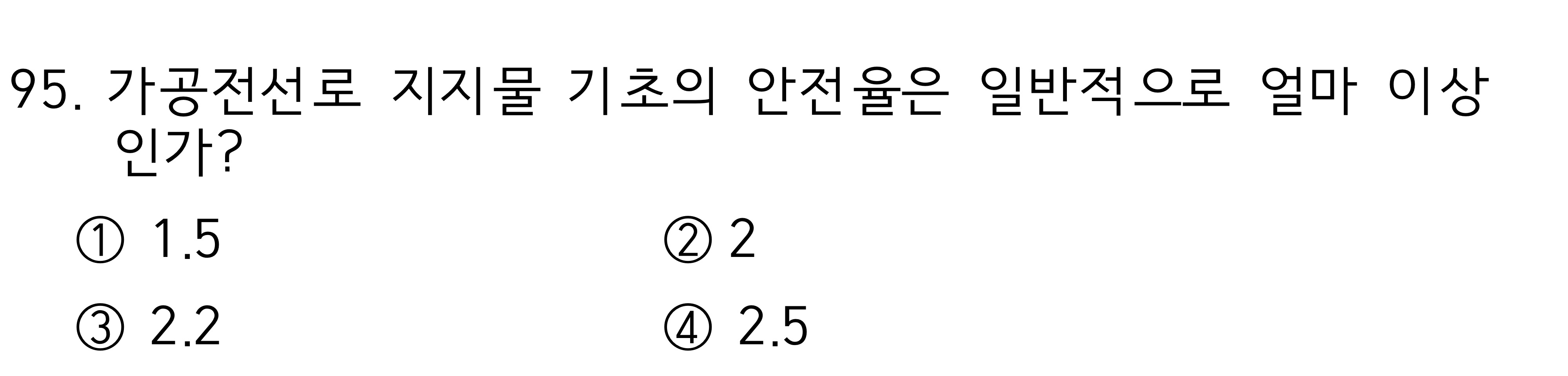

가공전선로 지지물의 기초의 안전율 문제입니다
가공전선로의 지지물에 하중이 가하여지는 경우에 그 하중을 받는 지지물의 기초의 안전율은 2 입니다
또한 철탑의 기초에 대하여는 1.33인점도 꼭 같이 기억해주세요!!
이 문제에서는 일반 기초의 안전율이므로 2입니다!!

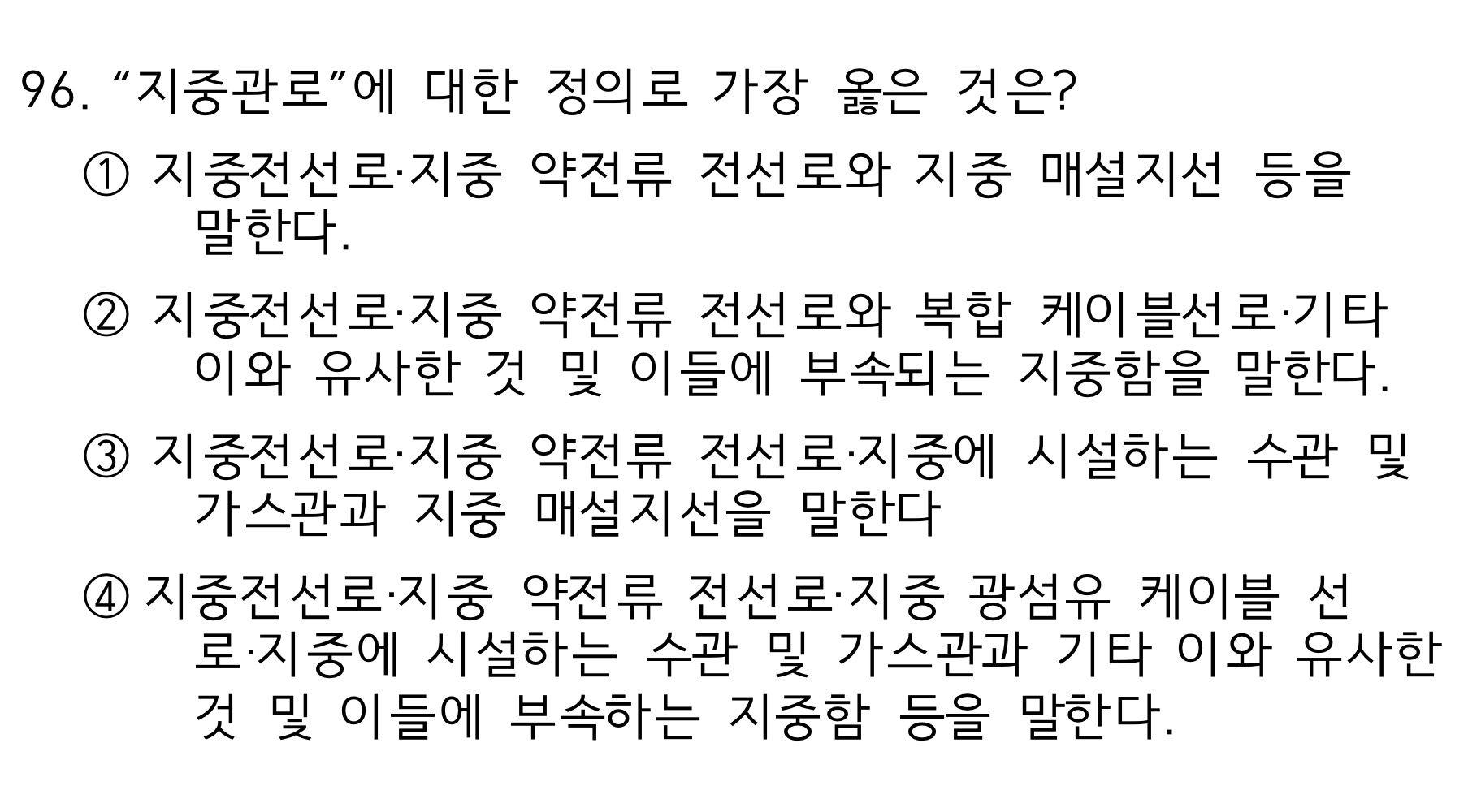

지중관로의 정의에 대해서 나온 문제입니다.
정답은 4번이고 자세하게 한번 읽어주시면
사실 1번2번3번을 잘 합치면 4번이 됩니다 한번 잘 읽어주시고 넘어가시면 다음엔 무조건
맞출 문제입니다 또한 이러한 정의 문제가 나오면 가장 긴글이 정답일 확률이 높습니다,...ㅎㅎㅎ
무조건 맞는건 아니니 잘보시고 아모르겠다 싶으시면 사용하세요!!!

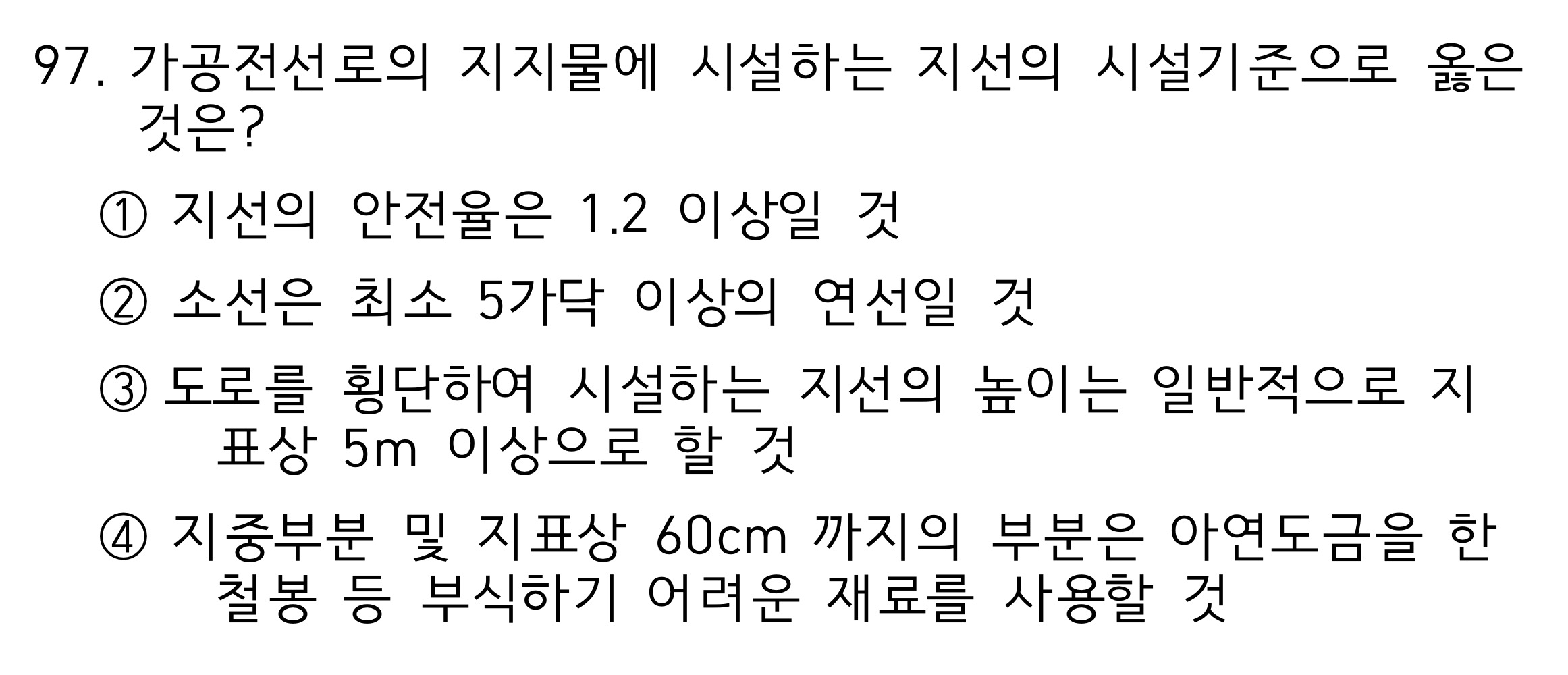

이제는 이 지선의 관련사항 문제가 언제쯤 나올까 기다리고 있지 않나요??
많이 풀어보신분들에겐 정말 쉽고 기다리던 문제일꺼고 처음푸시는분들도 꼭 외워주시고 넘어가주세요!!
지선의 관련사항
1. 안전율 2.5
2. 인장하중: 4.31kN
3. 높이 5m
4. 2.6mm연선을 3가닥 꼬아서 사용
5. 지표상 30cm까지 부분은 아연도금처리
이렇게 5가지만 외우시면 지선 문제는 마스터라고 생각하시면 됩니다!!
정답은 3번 이겠죠??

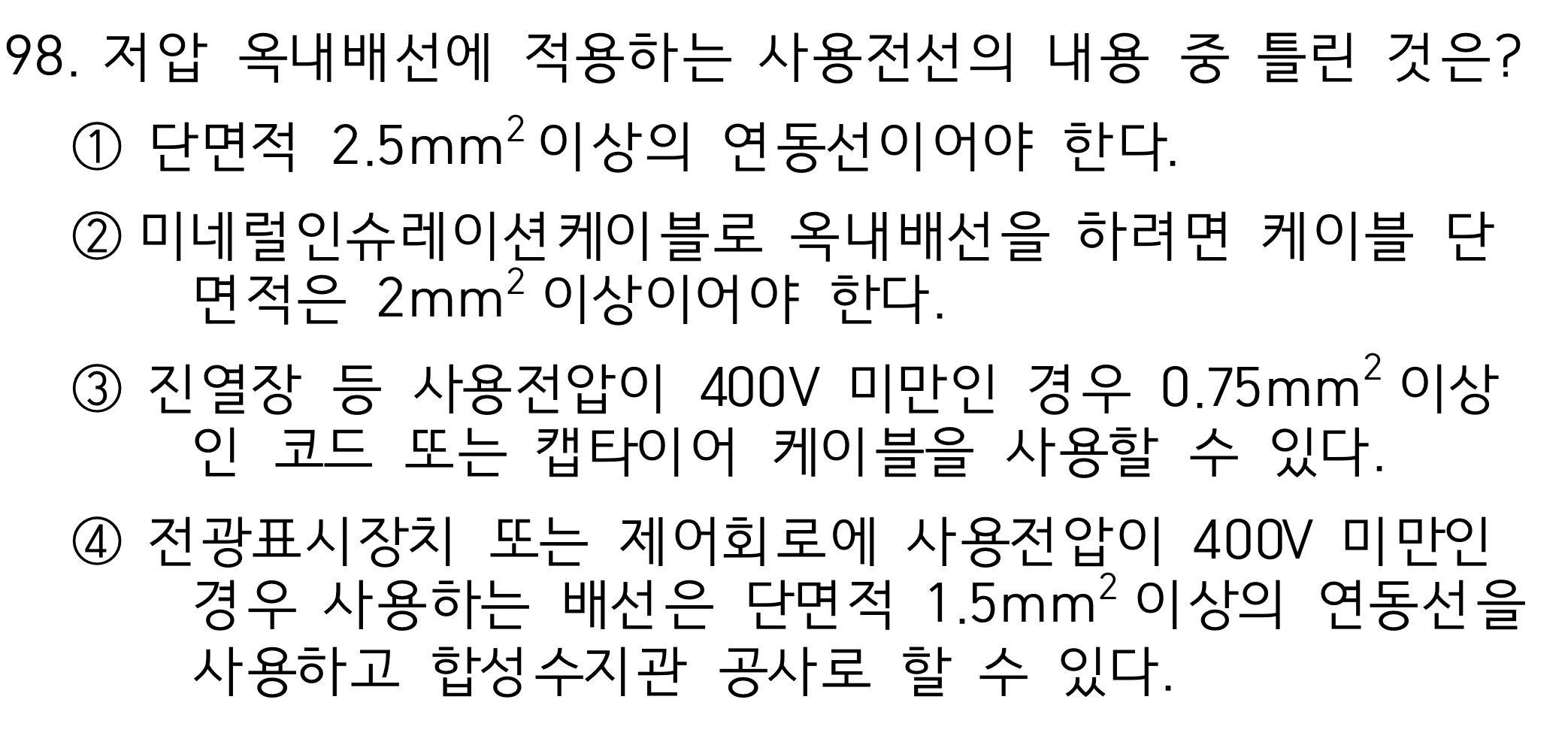

저압 옥내배선에서의 사용전선에 대해 알아보겠습니다
400V이상 연동선2.5mm~10mm(알루미늄 16mm)
400V미만 제어장치, 출퇴표시등, 전광표시장치 사용시 단면적 1.5mm
(캡타이어 케이블, 고무 코드 케이블, 다심 케이블일 경우 0.75mm)
이러한 상황들도 정답은 2번입니다 하지만 kec개정으로인해
미네럴인 슈레이션케이블 1mm이였지만 이 개정이 삭제되었습니다
다른 보기로 문제가 나올 수도 있겠죠??위에 저압 옥내배선 사용전선에 대해 잘 암기하시고 넘어가주셔야해요!
정말 많이 나오는 문제라서요 ㅠㅠ정답은 2번입니다!!

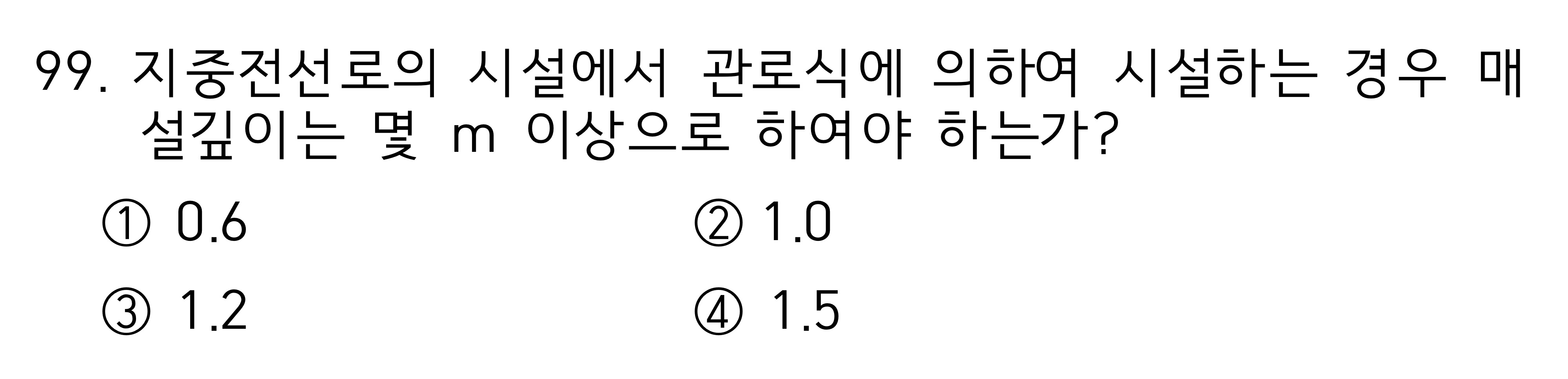

이 문제도 정말 쉬운데 많이 나오는 문제입니다
일단 지중전선이란 땅에 있는 전선로라고 생각하시면 되고
종류는 직접매설실 , 관로식, 암거식 이렇게 3가지가 있고
암기해야할 부분은 중량물에 압력을 받을 우려가 있을때 1.0m
압력 받을 우려가 없을 때 0.6m라는 것과
관로식에서 박스 문제가 있을땐데 그게 부피가 1m세제곱이라는 것입니다
이 정도만 일단 알고 가주시면 됩니다!!!

케이블 트레이 공사에서 암기해야할 내용은
안전율은 1.5이고
난연선 케이블을 사용한다라는 정도만 기억해주시면 됩니다
1번이 난연성 케이블을 사용한다이므로 정답은 1번입니다!!




오늘도 기출풀이 하시느라 고생 많으셨습니다
앞으로도 계속해서 공부하셔서 좋은 점수 꼭 맞추셔서 좋은성적
거둬가세요!!오늘도 좋은하루 보내세요!!
고생 많으셨습니다 전기기사 화이팅!!!!!!
